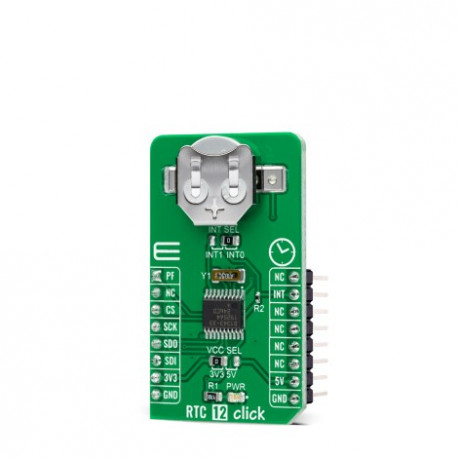

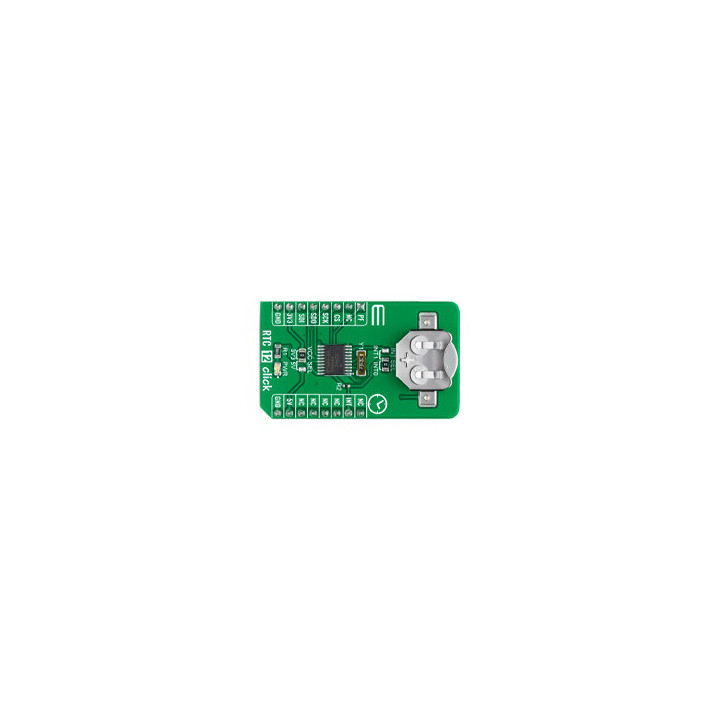

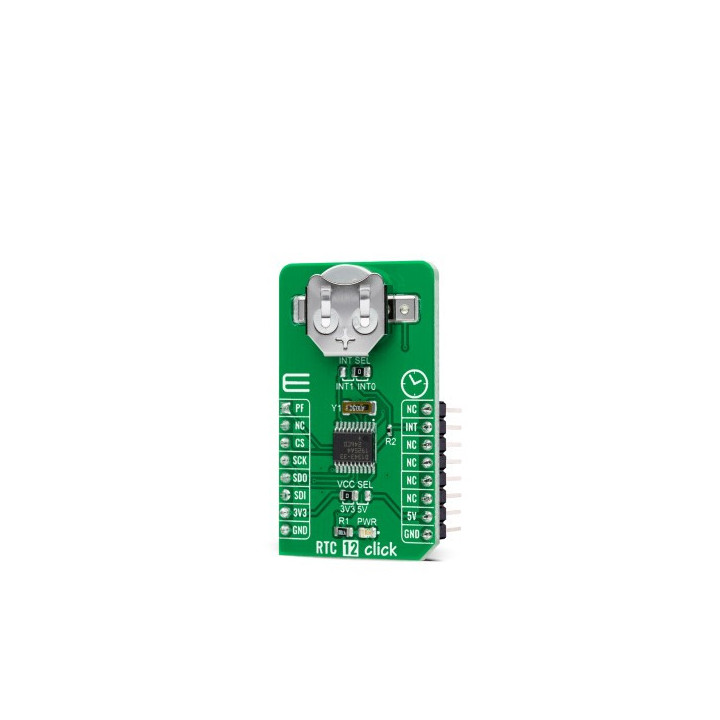

Module horloge temps réel MIKROE4697 Click Board

Le module est capable de faire office d'horloge décimal codé en binaire accessible par une simple interface SPI. L'horloge et le calendrier du DS1343 fournissent des informations sur les secondes, les minutes, les heures, le jour, la date, le mois et l'année. La date de fin du mois est automatiquement ajustée pour les mois de moins de 31 jours, y compris les corrections pour les années bissextiles jusqu'en 2099. L'horloge fonctionne au format 24 heures ou 12 heures avec un indicateur AM/PM.

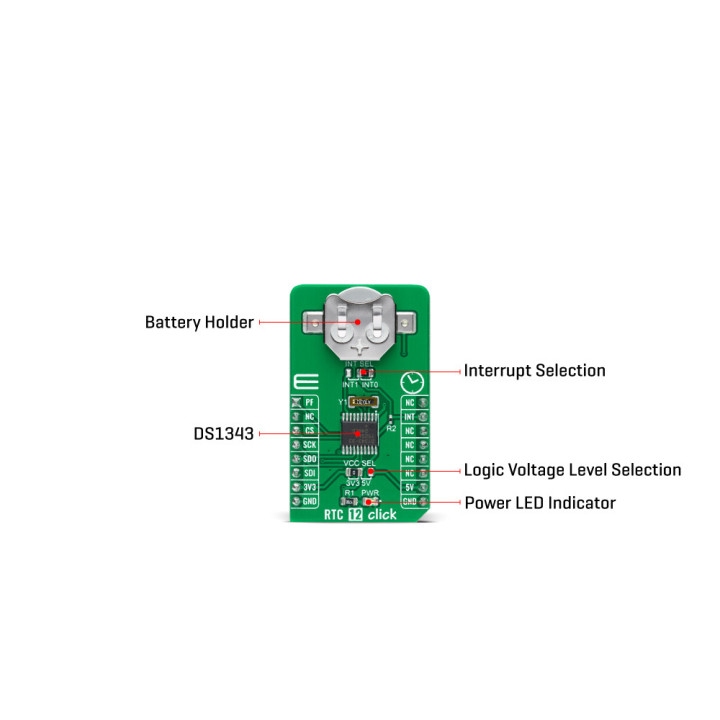

Le DS1343 prend en charge les modes 1 et 3 des communications SPI avec une fréquence maximale de 4 MHz. Il fournit également deux alarmes d'heure du jour programmables. Chaque alarme peut générer une interruption sur une combinaison programmable de secondes, minutes, heures et jours, disponible sur la broche INT du connecteur mikroBUS™ de la carte. La sélection d'interruption peut être effectuée via le cavalier INT SEL.

Le module peut fonctionner sous 3,3 ou 5 V. Il dispose d'un support permettant de recevoir une pile de sauvegarde (la pile représentée sur la photo n'est pas livrée de base). Le module dispose également d'un circuit de détection de puissance à compensation de température intégré qui détecte les pannes de courant et bascule automatiquement sur l'alimentation de secours, permettant ainsi un fonctionnement ininterrompu.


Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).


Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Encore plus de code source pour vos modules Click™ Board !

Nous proposons désormais également des notes d'applications concernant les modules Click Board et les Arduino™




Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
