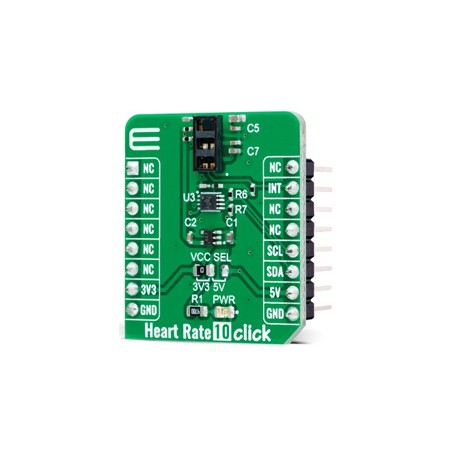

Vue de côté du Module capteur de fréquence cardiaque Heart Rate 10 Click MIKROE-4724

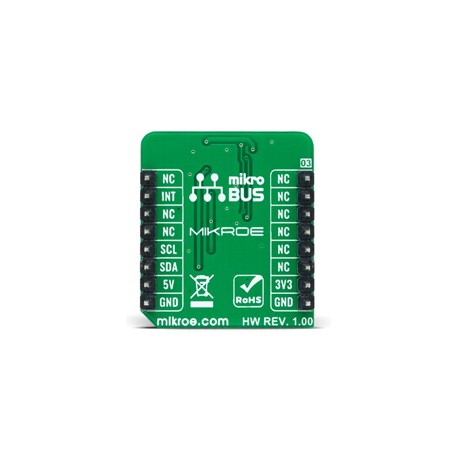

Vue arrière du Module capteur de fréquence cardiaque Heart Rate 10 Click MIKROE-4724
    Module capteur de fréquence cardiaque Heart Rate 10 Click MIKROE-4724
    Vue de côté du Module capteur de fréquence cardiaque Heart Rate 10 Click MIKROE-4724
    Vue arrière du Module capteur de fréquence cardiaque Heart Rate 10 Click MIKROE-4724
    MIKROE-4724
    Disponible
    57,60 € TTC
    48,00 € HT

    Dont 0,01 € d'eco-participation déjà incluse dans le prix

    Le module capteur Heart Rate 10 Click MIKROE4724 est un module innovant dédié à la surveillance cardiaque et à l’oxymétrie de pouls, optimisé pour les applications médicales.

    Reprise 1 pour 1         Frais de port à partir de 7.90 €   infos



    Le module capteur Heart Rate 10 Click MIKROE4724 est un module innovant dédié à la surveillance cardiaque et à l’oxymétrie de pouls, optimisé pour les applications médicales.

    Le Heart Rate 10 Click utilise comme base le MAX86916, un capteur optique polyvalent destiné à la surveillance de la fréquence cardiaque (HR) et fonctionnant comme un oxymètre de pouls de qualité médicale conçu par Analog Devices. Le MAX86916 intègre :
    • Quatre pilotes de LED
    • Des LED BLEUE, VERTE, ROUGE et INFRAROUGE

    Le courant des LED peut être programmé de 0 mA à 150 mA, et la largeur d’impulsion peut être réglée entre 70 μs et 420 μs, permettant d’optimiser la précision de l’acquisition des données.


    Chemin interne du Heart Rate 10 Click

    Le chemin de réception dans le MAX86916 est composé :

    • D’un circuit d’annulation de lumière ambiante (ALC)
    • D’un convertisseur analogique-numérique sigma-delta
    • D’un filtre numérique propriétaire

    L’ALC est conçu pour annuler un courant de photodiode généré par la lumière ambiante jusqu’à 200 μA, permettant au capteur de fonctionner dans des conditions lumineuses élevées.



    Détail du module MIKROE-4724

    Caractéristiques électriques

    Le MAX86916 nécessite :

    • Une tension d’alimentation de 1,8 V
    • Un petit régulateur LDO MAX8511 pour fournir une sortie 1,8 V

    Il communique avec un microcontrôleur via une interface I2C à 2 fils, avec une fréquence d’horloge jusqu’à 400 kHz.



    Compatibilité et accessoires

    Le module peut fonctionner avec :

    • Des niveaux de tension logique 3,3 V et 5 V
    • Un traducteur de niveau de tension PCA9306

    Il est livré avec une bibliothèque contenant des fonctions faciles à utiliser et un exemple de code.


    Caractéristiques:

    • Interface: I2C
    • Capteur: MAX86916
    • Compatible: mikroBUS™
    • Tension d'entrée: 3,3V / 5V
    • Dimensions: 28,6 x 25,4 mm
    • Poids: 16 g
