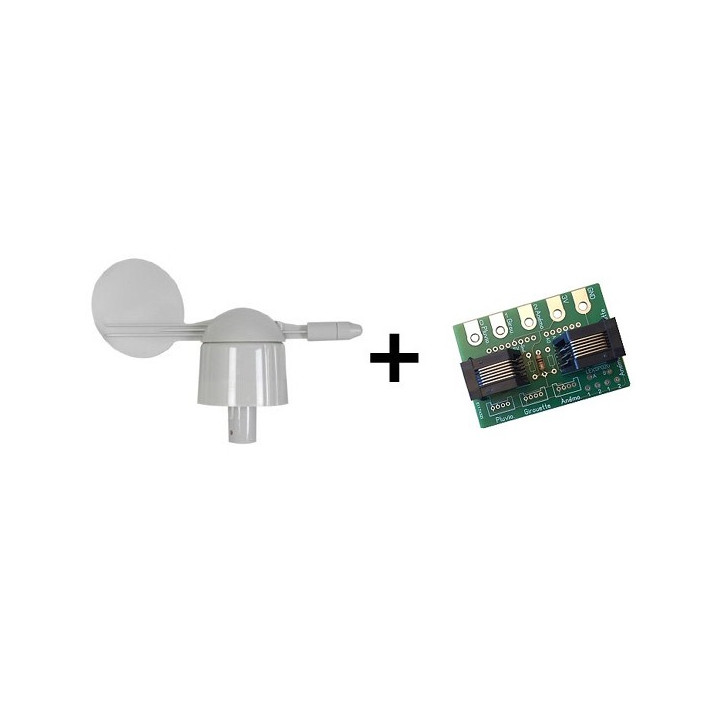

Girouette Arduino compatible NVGRLEX - capteur 16 directions

A noter que la variation de la résistance du capteur n'est pas proportionnelle à la direction du vent (la girouette délivre 16 valeurs de résistances différentes en fonction de sa position - cette dernière est donc uniquement capable de donner la direction du vent selon 16 directions).

Vous trouverez la valeur de la résistance retournée par le capteur en fonction de l'angle de la girouette.

Angle     Résistance
0           33 Kohms
22.5      6.57 Kohms
45         8.2 Kohms
67.5      891 ohms
90        1 Kohms
112.5    688 ohms
135       2.2Kohms
157.5    1.41 K
180       3.9 Kohms
202.5    3.14K ohms
225       16 Kohms
247.5    14.12 Kohms
270       120 Kohms
292.5    42.12Kohms
315       64.9Kohms
337.5    21.88Kohms

Les valeurs retournées peuvent varier quelque peu par rapport ç la liste ci-dessus (en raison de la tolérance des résistances). La platine d'interface livrée avec le capteur va intégrer la sortie du capteur dans un pont diviseur afin de retourner non pas une valeur de résistance, mais une tension (très facilement mesurable par la plupart des microcontrôleurs).


Cette platine d'interface livrée en kit s'assemble très rapidement et simplement. Cette platine est également capable de recevoir d'autres capteurs tels qu"un anémomètre et un pluvoiomètre (que vous pourrez raccorder sur ses connecteur RJ11).


Montage et utilisation de la platine avec la girouette:
La platine d'interface s'assemble très rapidement (il vous faudra simplement souder les 2 connecteurs RJ11 et de 1 à 3 résistances). Dans sa version de base, l'interface est directement compatible avec la carte micro:bit.


Pour utiliser cette interface en tant que shield sur une carte Arduino®, il vous faudra souder 2 connecteurs supplémentaires.

Pour utiliser cette interface pour un raccordement sur les platines au format Grove, il vous faudra souder un jeu de connecteurs Grove.


Configuration de la carte en fonction du type de capteur météo utilisé:
La première opération de câblage à réaliser sur la carte va consister à positionner 2 straps aux emplacements A et B en fonction du modèle de girouette et anémomètre utilisés. Vous pourrez concevoir ces straps à l'aide des queues de résistances qu'il vous faudra couper.





Dans le cas présent, pour la girouette livrée il vous faut câbler les straps en position (1)


Assemblage de la platine pour une utilisation sur une carte micro:bit:
Soudez en premier lieu la résistance centrale (les 2 autres résistances ne seront pas utilisées). Soudez ensuite les 2 connecteurs RJ11.





Les signaux des différents capteurs sont accessibles sur les broches avec les grosses pastilles en haut de la platine. Afin de pouvoir utiliser l'interface avec une carte micro:bit, il vous faudra relier celle-ci avec des cordons dotés de pinces crocodiles aux 2 extrémités (ces cordons ne sont pas livrés, nous les proposons en option en haut à droite de cette page).






Le connecteur RJ11 de gauche permet de recevoir au choix les capteurs pluviomètres LEXCA001 ou LEXCA009. Le connecteur RJ11 de droite est prévu pour recevoir un couple de capteurs anémomètre + girouette (LEXCA002+ LEXCA003) ou l'ensemble LEXCA007. Attention le connecteur RJ11 de droite ne peut pas recevoir un capteur anémomètre seul ou un capteur girouette seul... mais uniquement un couple de capteurs (anémomètre + girouette : dans cette configuration le cordon de la girouette devra être raccordé sur l'anémomètre et seul le cordon de l'anémomètre (qui véhicule les signaux des 2 capteurs) sera à relier sur le connecteur RJ11. La platine est également compatible avec les capteurs de la station météo SEN-08942 ou LEXCA008.




Assemblage de la platine pour une utilisation sur une carte Arduino®:
Dans cette configuration, soudez en premier lieu les 3 résistances puis soudez les 2 connecteurs RJ11. Soudez ensuite le connecteur femelle 8 broches PRT-09279. Soudez enfin le connecteur femelle 6 broches PRT-09280. Très important: Ne coupez pas les pattes des connecteurs PRT-09279 et PRT-9280 une fois soudés. Ce sont ces pattes qui vous permettrons d'enficher la carte sur l'Arduino.



Une fois assemblée il vous suffira simplement d'enficher la platine sur une carte Arduino® (non livré) en faisant coïncider les connecteurs mâle/femelle 6 et 8 points de la platine avec ceux de l'Arduino® (attention à ne pas décaler les broches). La platine ne s'enfiche pas directement au dessus de la carte Arduino® comme un shield standard, mais de façon décalée vers le bas.





Le connecteur RJ11 de gauche permet de recevoir au choix les capteurs pluviomètres LEXCA001 ou LEXCA009. Le connecteur RJ11 de droite est prévu pour recevoir un couple de capteurs anémomètre + girouette (LEXCA002+ LEXCA003) ou l'ensemble LEXCA007. Attention le connecteur RJ11 de droite ne peut pas recevoir un capteur anémomètre seul ou un capteur girouette seul... mais uniquement un couple de capteurs (anémomètre + girouette : dans cette configuration le cordon de la girouette devra être raccordé sur l'anémomètre et seul le cordon de l'anémomètre (qui véhicule les signaux des 2 capteurs) sera à relier sur le connecteur RJ11. La platine est également compatible avec les capteurs de la station météo SEN-08942 ou LEXCA008.

Le signal du capteur girouette est directement relié au port A1 de l'Arduino®.

Test du capteur lorsque l'interface est reliée sur une carte Arduino®:

Saisissez le programme ci-dessous. Ce dernier va vous permettre de récupérer la valeur de la tension (générée par la variation de la résistance de la girouette) via le port de conversion "Analogique/Numérique" P1 de l'Arduino®. Téléchargez et exécutez le programme dans l'Arduino®. Puis lancez de moniteur dans l'IDE de l'aduino (icône avec la petite loupe en haut à droite). Dès lors, vous obtiendrez l'affichage de la tension sur l'écran de votre PC. Faite tourner la girouette pour repérer les 16 valeurs de tensions différentes relatives à ses différentes positions.


Assemblage de la platine pour une utilisation sur une carte au format Grove:
Dans cette configuration, soudez en premier lieu les 3 résistances puis soudez les 2 connecteurs RJ11. Soudez ensuite les 3 connecteurs Grove 110990030 - ATTENTION à bien repérer le sens des connecteurs en vous repérant avec la sérigraphie. Il vous faudra également utiliser des cordons Grove 110990031 pour pourvoir relier l'ensemble à une carte au standard Grove.

Le connecteur RJ11 de gauche permet de recevoir au choix les capteurs pluviomètres LEXCA001 ou LEXCA009. Le connecteur RJ11 de droite est prévu pour recevoir un couple de capteurs anémomètre + girouette (LEXCA002+ LEXCA003) ou l'ensemble LEXCA007. Attention le connecteur RJ11 de droite ne peut pas recevoir un capteur anémomètre seul ou un capteur girouette seul... mais uniquement un couple de capteurs (anémomètre + girouette : dans cette configuration le cordon de la girouette devra être raccordé sur l'anémomètre et seul le cordon de l'anémomètre (qui véhicule les signaux des 2 capteurs) sera à relier sur le connecteur RJ11. La platine est également compatible avec les capteurs de la station météo SEN-08942 ou LEXCA008.




Le signal du capteur girouette est accessible sur le connecteur Grove du milieu.


Si vous désirez raccorder la platine sur un shield Grove au format Grove pour Arduino®, vous pourrez utiliser les exemple de programmes pour l'Arduino® donnés ci-avant en prenant soin de raccorder les cordons grove sur les mêmes ports que ceux utilisés dans le code source ou modifier les ports utilisés en fonction du raccordement que vous ferez sur la platine grove.
