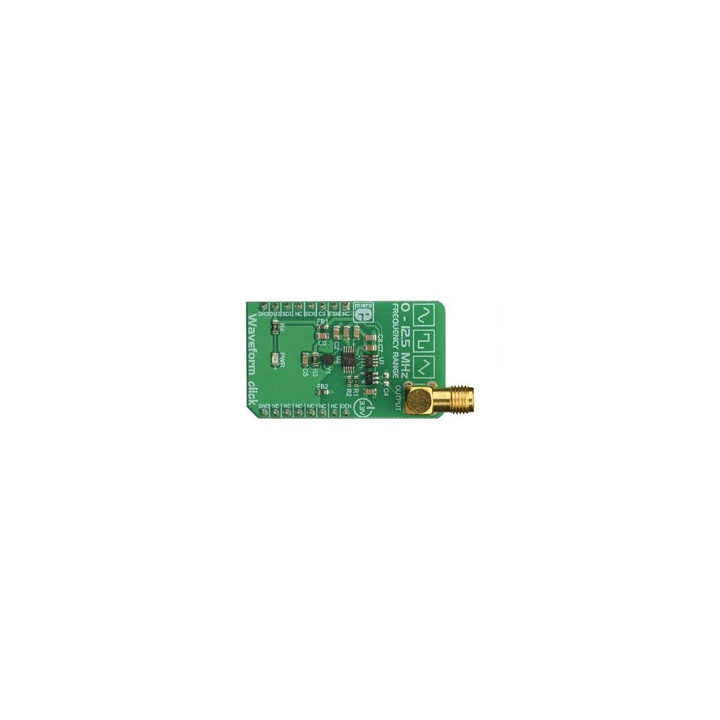

Générateur de signaux Waveform MIKROE Click Board 12 MHz
MIKROE-3309
Disponible
56,40 €
TTC
47,00 € HT
Dont 0,01 € d'eco-participation déjà incluse dans le prix
Ce petit module click Board intègre un générateur de signaux de précision (carré, sinusoïdale, triangulaire) de 0 à 12 MHz pilotable depuis une interface SPI.
Basé sur un circuit intégré de synthèse numérique directe (DSS) AD9833 de chez Analog Device, le module Waveform Click vous permettra de générer un signal de forme carrée, sinusoïdale ou triangulaire avec une grande précision sur des fréquences allant de 0 à 12 MHz. Un circuit potentiomètre numérique est utilisé pour augmenter/atténuer le signal de sortie tandis qu'un ampli-op de haute qualité sert de tampon. Le tout est contrôlable au travers d'une interface SPI d'un microcontrôleur.
Waveform click est pris en charge par une bibliothèque compatible mikroSDK, qui inclut des fonctions simplifiant le développement logiciels.
Des exemples de programmes dédiés aux PIC, AVR, ARM, PIC32, FT90x et dsPIC avec les compilateurs BASIC (mikroBASIC), "C" (mikroC) et PASCAL (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.
Ce module est destiné à être alimenté sous une tension 3,3 V (uniquement).
Caractéristiques:
- AD9833 (générateur de forme programmable)
- AD5227: Potentiomètre numérique 64 positions
- AD4891: ampli-op
- Forme: carrée, sinusoïdale ou triangulaire
- Fréquence: 0 à 12 MHz
- Application: test, mesures
- 1 connecteur SMA femelle
- Interface: SPI
- Alimentation: 3,3 V
- Dimensions: 42,9 x 25,4 mm
Les modules Click Board sont idéalement conçus pour l'évaluation, l'apprentissage, le prototypage, les études ainsi que les développements divers. Consultez ce lien pour une description complète de ces derniers.
Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
