Module MIKROE Waveform 2 Click générateur signaux précision
MIKROE-4346
Disponible 64,80 € TTC
54,00 € HT
Dont 0,01 € d'eco-participation déjà incluse dans le prix

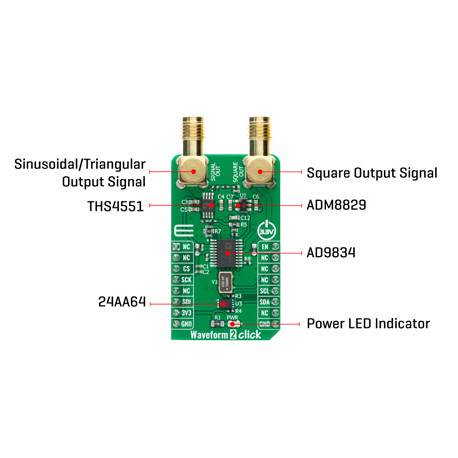

Ce module Click Board intègre un générateur de signaux de précision ADA9834 (carré, sinusoïdale, triangulaire) de 0 à 75 MHz pilotable depuis une interface I2C ou SPI.
Basé sur un circuit intégré de synthèse numérique directe (DDS) AD9834 de chez Analog Device™, le module Waveform 2 Click vous permettra de générer un signal de forme carrée, sinusoïdale ou triangulaire avec une grande précision (0,28 Hz) sur des fréquences allant de 0 à 75 MHz. Le tout est contrôlable au travers d'une interface I2C ou SPI d'un microcontrôleur.
Ce dernier dispose d'une double sortie (1 pour signaux carrée et 1 pour signaux sinusoïdale ou triangulaire).
Le module Waveform click 2 est pris en charge par une bibliothèque compatible mikroSDK, qui inclut des fonctions simplifiant le développement logiciels.
Des exemples de programmes dédiés aux PIC, AVR, ARM, PIC32, FT90x et dsPIC avec les compilateurs BASIC (mikroBASIC), "C" (mikroC) et PASCAL (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.
Ce module est destiné à être alimenté sous une tension 3,3 V (uniquement).
Caractéristiques:
- AD9834 (générateur de forme programmable)
- Forme: carrée, sinusoïdale ou triangulaire
- Fréquence: 0 à 75 MHz
- Application: test, mesures
- 2 connecteur SMA femelle
- Interface: I2C et SPI
- Dimensions: 42,9 x 25,4 mm
- Poids: 28 g
Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

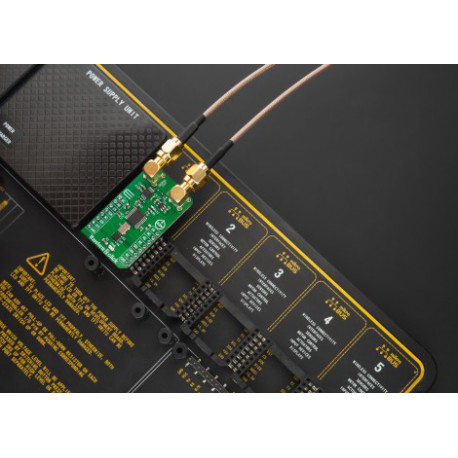

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).
A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.
Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™
Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)
Téléchargez également les fichiers sources de ces notes d'applications
Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.
En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).
Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
