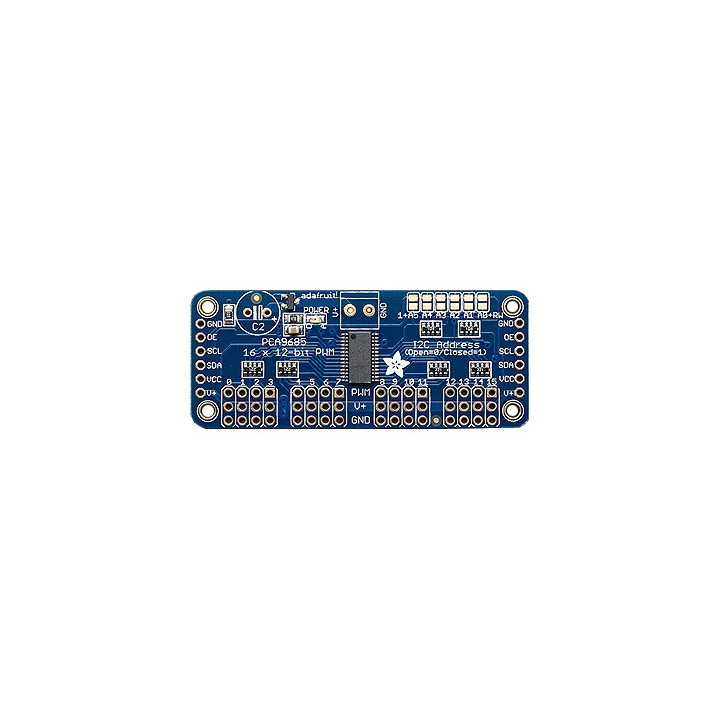

Générateur PWM ADA815 pour servomoteurs avec 16 sorties
Cette platine vous permettra de disposer de 16 sorties PWM (pouvant de gérer la position de servomoteurs par exemple) pilotables par un microcontrôleur (arduino ou autre) via une liaison I2C™.
Cette platine vous permettra de disposer de 16 sorties PWM (pouvant de gérer la position de servomoteurs par exemple) pilotables par un microcontrôleur (arduino ou autre) via une liaison I2C™.
A noter la possibilité de pouvoir chaîner jusqu'à 62 platines... afin d'obtenir un total de 992 sorties PWM !
Comme indiqué, la platine pourra être utilisée pour piloter des servomoteurs ou des leds (non livrés).

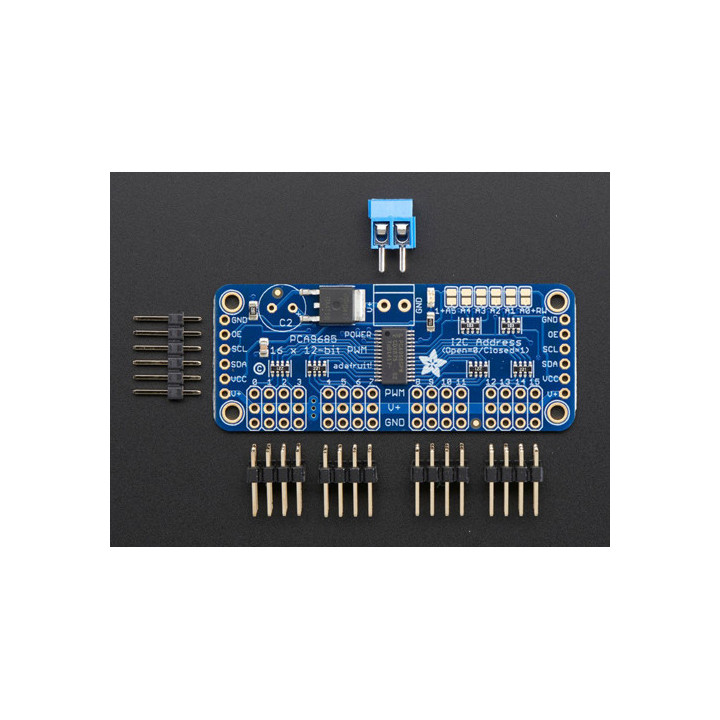

La platine est livrée avec 4 connecteurs mâles ( 3 x 4 points), un connecteur mâle 1 x 36 point ainsi qu'un bornier 2 plots (tous sont à souder par vos soins).
Caractéristiques:
- Nombre de sorties: 16
- Sortie PWM: jusqu'à 1,6KHz
- Résolution: 12 Bits par sortie
- Emplacement pour condensateur (proposé en option en haut de cette page)
nécessaire si vous devez piloter de nombreux servomoteurs
- Dimensions: 62,5 x 25,4 x 3 mm
Exemple d'application (Arduino™ Uno et servomoteurs en option)
