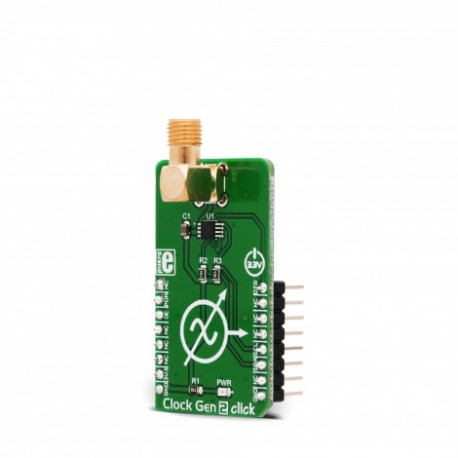

Générateur horloge Click MIKROE3076 pour fréquence 260kHz à 66.6MHz

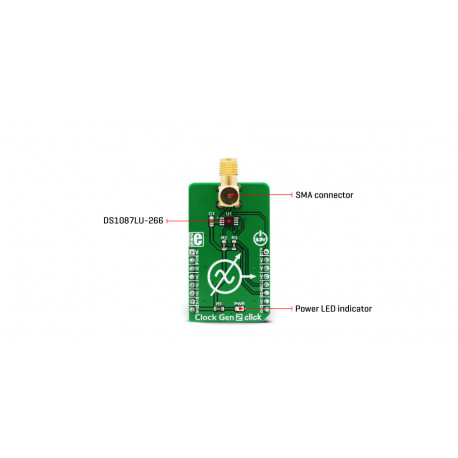

Le composant principal utilisé dans le module Click Clock Gen 2 est le DS1087LU-266, un EconOscillator à spectre étalé de 3,3 V, de Maxim Integrated (Dallas Semiconductors™). Ce circuit intégré est fabriqué en usine avec une gamme de fréquences d'horloge principale différentes, allant de 33,3 MHz à 66,6 MHz, avec des pourcentages d'étalement de spectre variables. Le circuit intégré utilisé sur le clic Clock Gen 2 a l'horloge principale fixée à 66,6 MHz, ce qui permet d'atteindre la gamme de fréquences de 260 kHz à 66,6 MHz. Ce circuit intégré utilise le prescaler d'horloge dans la plage de 2 0 à 2 8 afin d'obtenir des fréquences différentes de la fréquence maître. En sélectionnant le pourcentage d'étalement du spectre, il est possible d'éviter la génération de trop d'EMI.

Comme déjà mentionné, la fréquence d'horloge interne générée par le DS1087LU-266 est de 66,6 MHz. L'horloge maître est modulée en fréquence par le générateur d'ondes triangulaires interne. La fréquence de l'oscillateur principal peut être modifiée en dessous de la fréquence maximale par un rapport sélectionnable. Un bit dans le registre de prédécaleur détermine la plage de tramage à spectre étalé, qui peut être sélectionnée entre 2% et 4% sous la fréquence d'horloge principale. La broche IC étiquetée SPRD est acheminée vers la broche mikroBUS ™ PWM. Un niveau logique HIGH sur cette broche active la fonction d'étalement de spectre.

Le DS1087LU est équipé des emplacements de mémoire non volatile (EEPROM), utilisés pour stocker le contenu de tous les registres de configuration. L'écriture de données dans les registres de configuration peut être automatiquement mise en miroir dans l'EEPROM. Ceci est contrôlé par le bit de contrôle d'écriture (WC). Il permet soit de stocker automatiquement les données dans l'EEPROM après chaque changement de registre (WC = 0, par défaut), soit de stocker les données de configuration manuellement, en émettant la commande WRITE EE (WC = 1). Cette fonction permet de mémoriser la configuration entre les cycles POR (Power ON Reset).

La broche d'activation de sortie (OE) permet de désactiver l'horloge de sortie au niveau de la broche de sortie. Un niveau logique HIGH sur cette broche désactive la sortie d'horloge. Cependant, cela ne désactivera pas le générateur d'horloge maître interne, de sorte que le circuit intégré drainera toujours l'énergie nécessaire pour fonctionner. Pour mettre complètement l'appareil en mode hors tension, une autre broche est utilisée: un niveau logique BAS sur la broche PDN arrête l'oscillateur maître, drainant moins de courant de la source d'alimentation. La broche OE est acheminée vers la broche mikroBUS ™ CS et elle est étiquetée comme OE, tandis que la broche PDN est acheminée vers la broche RST du mikroBUS ™ et est étiquetée PDN. Ces deux signaux sont synchronisés avec l'horloge maître interne, évitant les problèmes à la sortie.

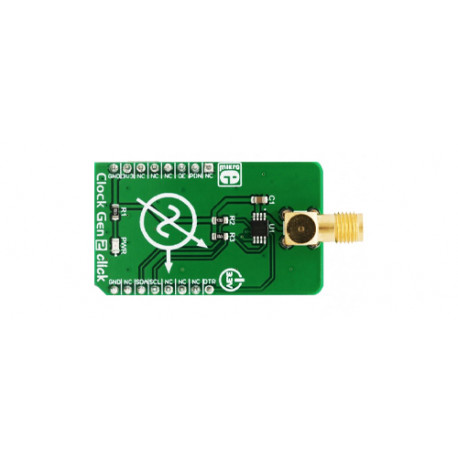

Le signal de sortie d'horloge est présent au niveau du connecteur SMA du module Click board ™. Ce connecteur assure la protection du signal d'horloge haute fréquence et réduit encore les EMI.

Le module peut être alimenté sous une tension de +3,3 V.

Le module Clock Gen 2 Click est pris en charge par une bibliothèque compatible avec les compilateurs de Mikroelektronika.

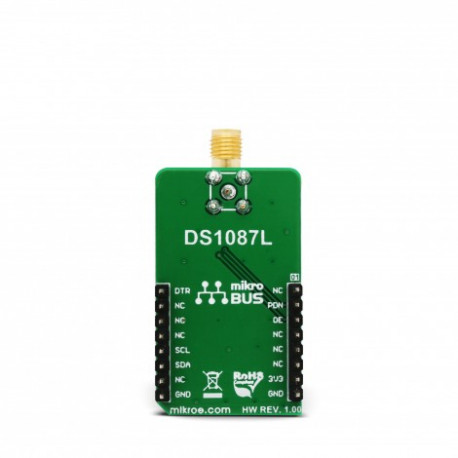

Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).


Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Encore plus de code source pour vos modules Click™ Board !

Nous proposons désormais également des notes d'applications concernant les modules Click Board et les Arduino™




Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
