Capteur FSR CERADEX (gamme Shunt) FRX5SO gamme 200 g - 10 Kg

Le capteur FSR CERADEX FRX5SO gamme shunt est un modèle à large détection de pression dynamique, souple et léger, très mince, avec une sensibilité et une réponse instantanée idéalement conçu pour la détection de faible force d'actionnement pour des applications basse consommation énergétique.

Conception en PET souple avec 2 connecteurs mâles à souder en bout. L'opération de soudure doit être rapide afin d'éviter de faire fondre le substrat PET. Si nécessaire, nous proposons en option en bas de page des connecteurs à raccordement rapide pour ce capteur.

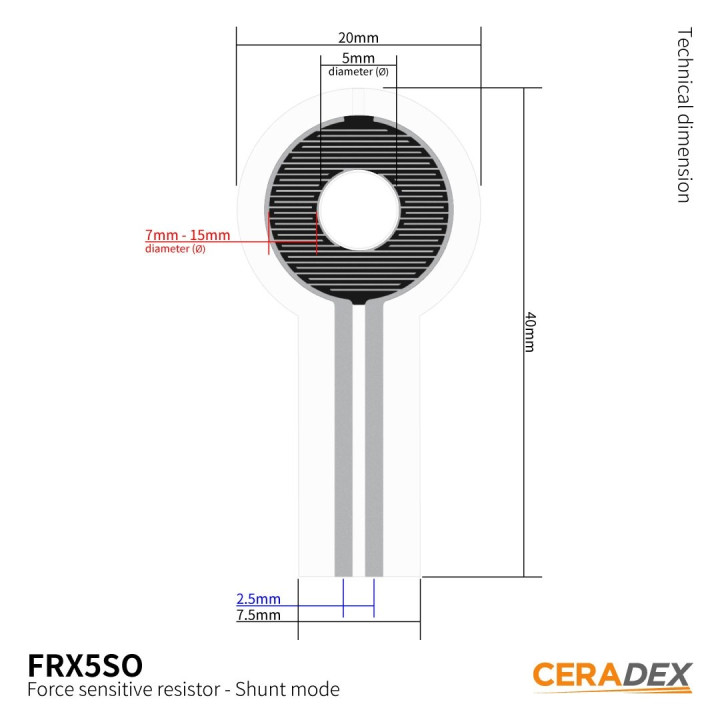

Spécifications :

- Longueur 40 mm
- Largeur 20 mm
- Zone active: Diam. 15 mm (avec trou au centre de 7 mm)
- Espacement des broches 2,5 mm
- Épaisseur nominale 0,33 mm
- Substrat PET
- Style de capteur circuit ouvert

- Sortie sur connecteur 2 broches mâles à souder
  - Épaisseur 0,73 mm
  -Largeur 1,6 mm


Caractéristiques :

- Type de capteur Mode shunt
- Plage de détection de force 200 g – 10 kg
- Force d'actionnement minimale ≤ 200 g
- Résolution de force Continue (analogique)
- Répétabilité de la force Pièce unique ± 2%
- Résistance non actionnée > 10 M Ω (Ohm)
- Temps de réponse < 40 ms
- Puissance maximale < 240 mW
- Température de fonctionnement -20 ºC - +60 ºC

Durabilité :
- Durabilité 1kg / 1 Hz > 10 M actionnements
- Durabilité de la charge debout 2,5 kg/24 h < 5 %
- Performances en température de fonctionnement
  - Froid -40ºC/1h < 5%
  - Chaud +60ºC/1h <15%
Performances de température de stockage
  - Froid -40ºC/1h < 10%
  - Chaud +60ºC/1h <15%
