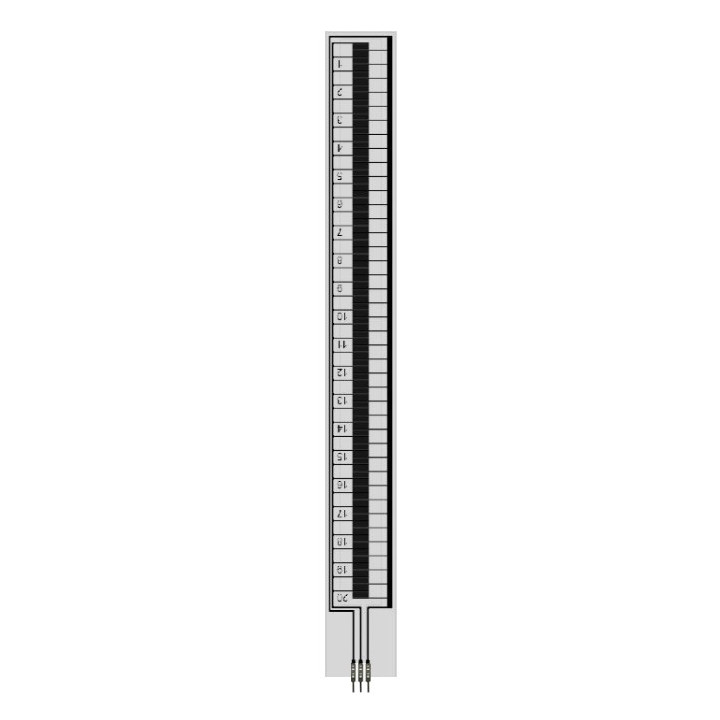

Capteur de niveau de liquide CERADEX FLX1S

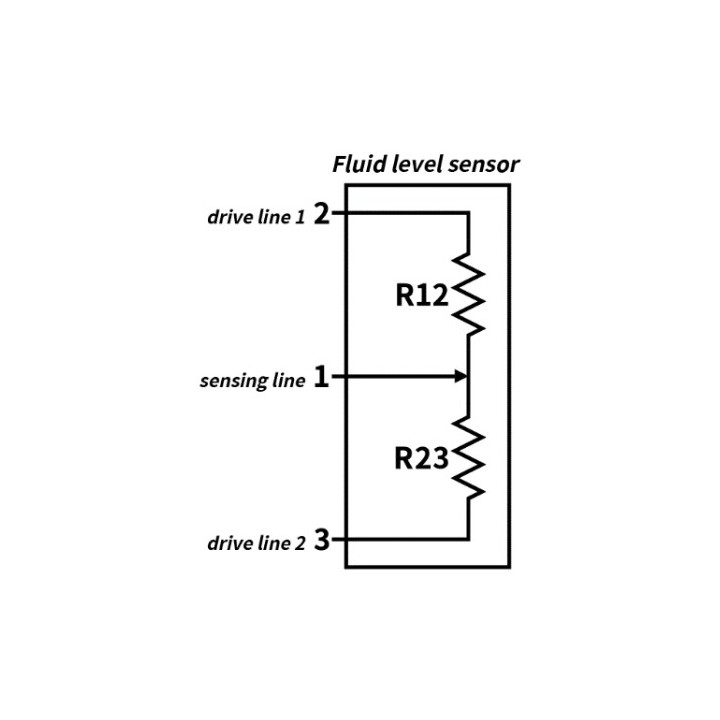

Le capteur CERADEX FLX1S est un capteur de niveau de liquide constitué de deux couches de film PET. Le dessus est imprimé en carbone résistif en forme de griffes. La couche inférieure est imprimée avec du carbone conducteur. En combinant ces 2 couches, le capteur reste en circuit ouvert.

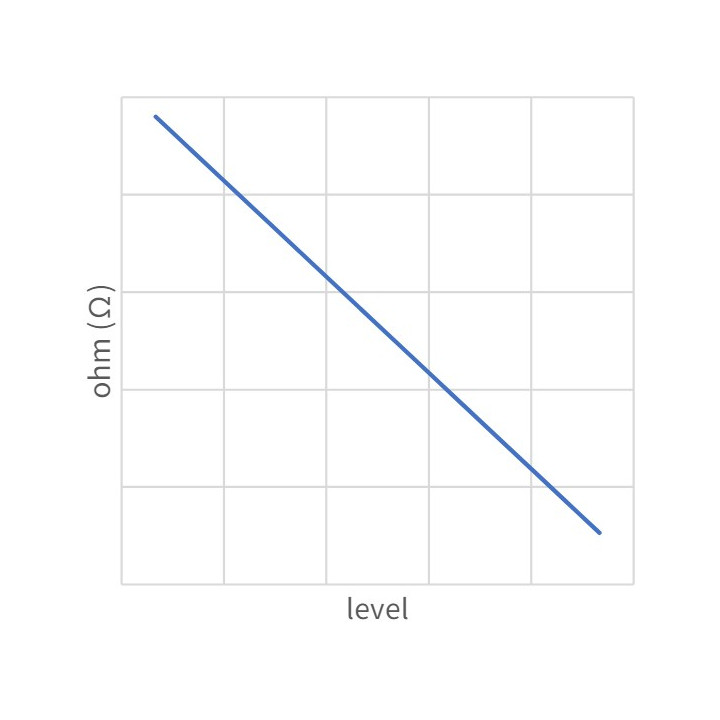

Le FLX1S ferme le circuit et produit une valeur de résistance lorsqu'un liquide entre en contact avec le niveau correspondant du capteur. Plus le niveau est immergé, plus les sorties de résistance sont faibles.

Le capteur dispose de 3 connecteurs mâles à souder en bout. L'opération de soudure doit être rapide afin d'éviter de faire fondre le substrat PET. Si nécessaire, nous proposons en option en bas de page des connecteurs à raccordement rapide pour ce capteur.

Ce capteur est exclusivement destiné à être utilisés avec de l'eau douce froide. Ce dernier n'est pas conçu pour être utilisé avec des liquides chauds, ni avec des liquides d'origine alimentaire (pour humain ou animaux), ni avec des carburants, ni avec des liquides explosifs ou inflammables ou radioactifs, ni avec de l'eau de mer ou de piscine.


Spécifications :

- Longueur 250 mm
- Largeur 25 mm
- Zone active 200 mm
- Espacement des broches 2,5 mm
- Épaisseur nominale 0,58 mm
- Substrat PET
- Style de capteur circuit fermé

- Sortie sur connecteur 3 broches mâles à souder
  - Épaisseur 0,73 mm
  -Largeur 1,6 mm


Caractéristiques :

- Résolution de la position 5 mm
- Profondeur d'actionnement ≤ 12,5 mm
- Sortie résistance 30 KΩ – 80 KΩ
- Gradient de résistance 3 KΩ ± 5 KΩ
- Résistance non actionnée > 10 M Ω (Ohm)
- Temps de réponse < 40 ms
- Température de fonctionnement 10 ºC - +60 ºC
- Puissance nominale < 10 mA / < 12 V

Durabilité :

- Performances en température de fonctionnement
  - Froid -40ºC/1h < 5%
  - Chaud +60ºC/1h <15%
Performances de température de stockage
  - Froid -40ºC/1h < 10%
  - Chaud +60ºC/1h <15%
