Extension borniers à vis DFR0924 pour Raspberry Pi Pico

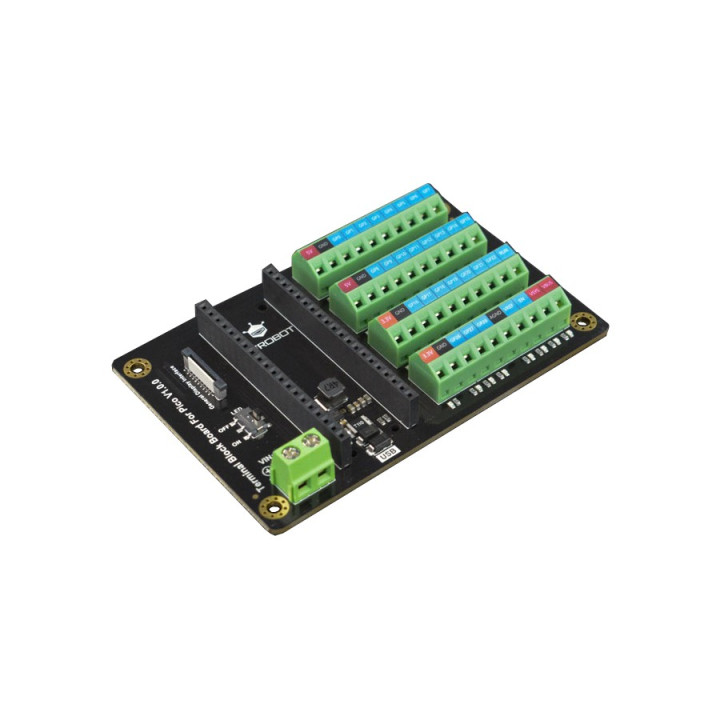

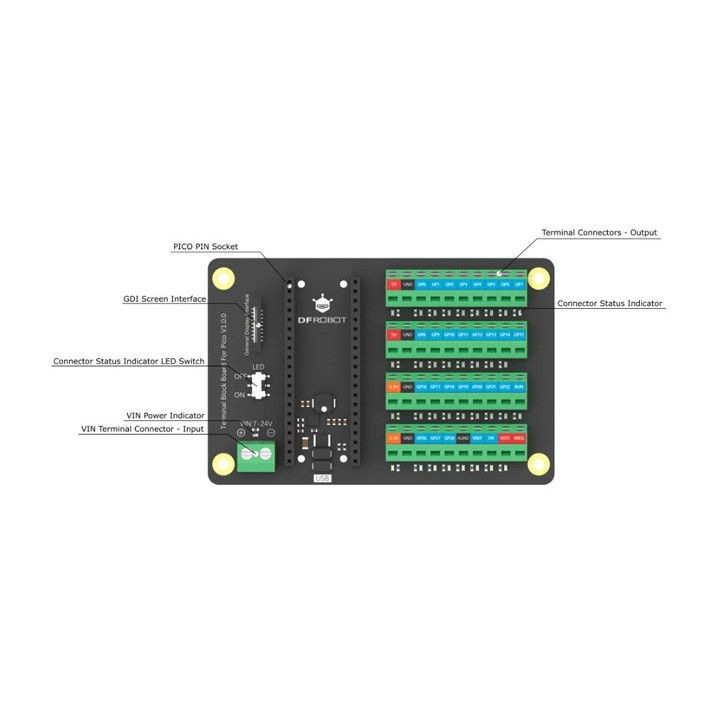

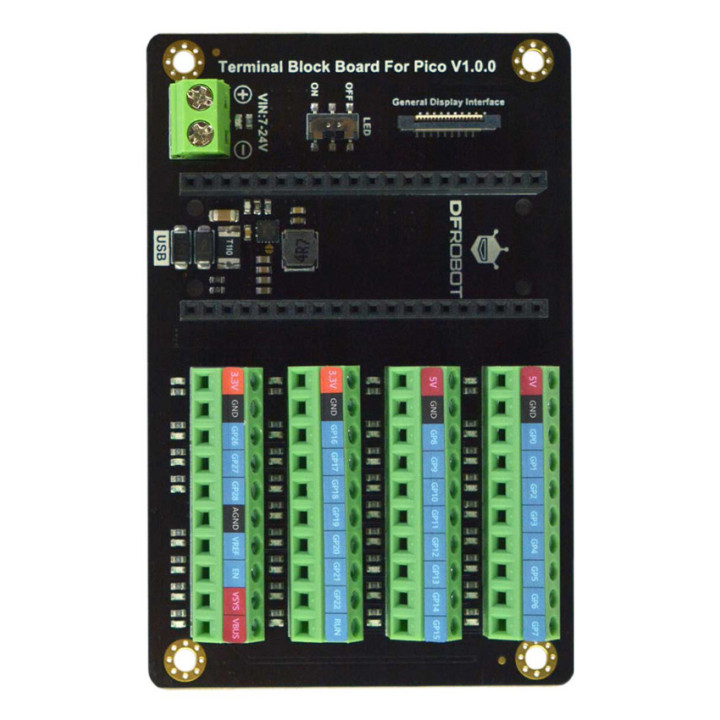

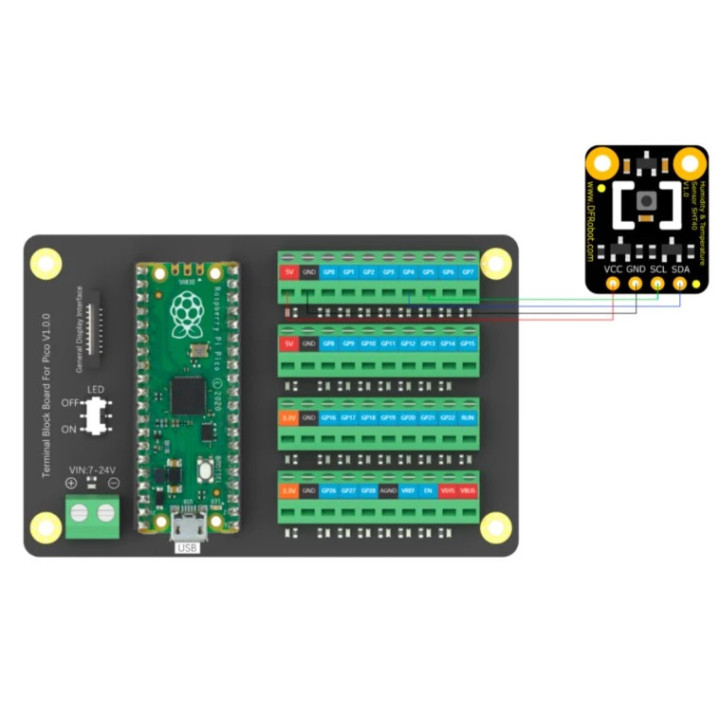

Spécialement conçue pour le module Raspberry Pi Pico (non livré) qui viendra s'enficher sur 2 barrettes femelles, cette platine d'extension de chez DFROBOT vous permettra de récupérer tous les ports d'entrées/sorties (GPIO) sur des borniers à vis.

Une entrée pour alimentation externe (non livrée) également sur bornier à vis permettra d'alimenter votre Raspberry Pi ainsi que vos cartes additionnelles depuis une tension comprise entre 7V à 24V grâce à un régulateur intégrée.

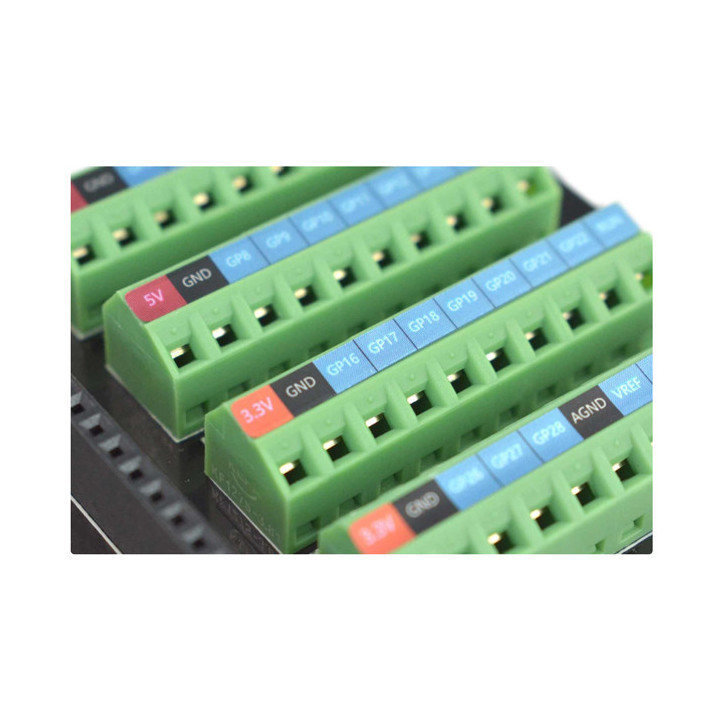

Chaque bornier dispose d'un marquage avec couleur spécifique (bleu pour GPIO, Noir pour GND, rouge pour 5V et orange pour 3,3V) pour une repérage facile et rapide.
Chaque GPIO et l'entrée alimentation externe disposent d'une Led d'état. Ses Leds peuvent être désactivées si besoin depuis un mini interrupteur.

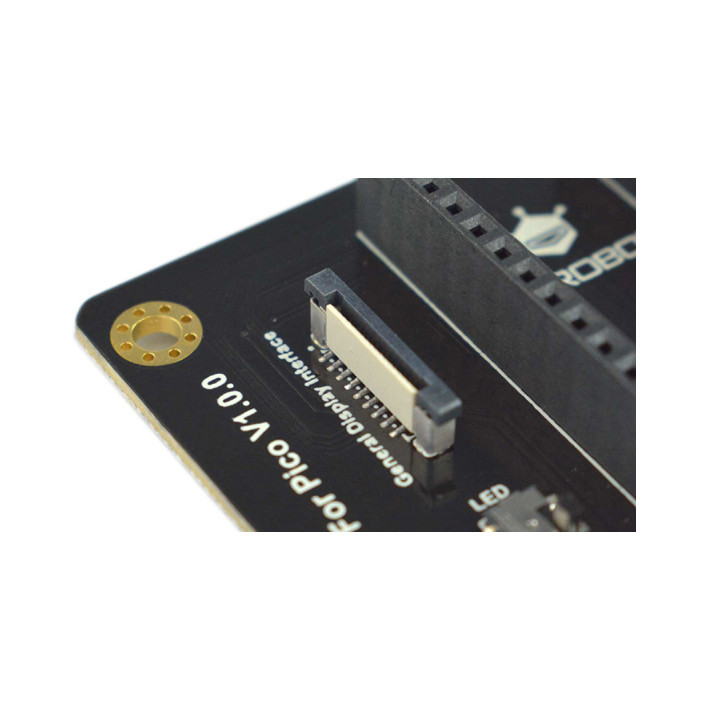

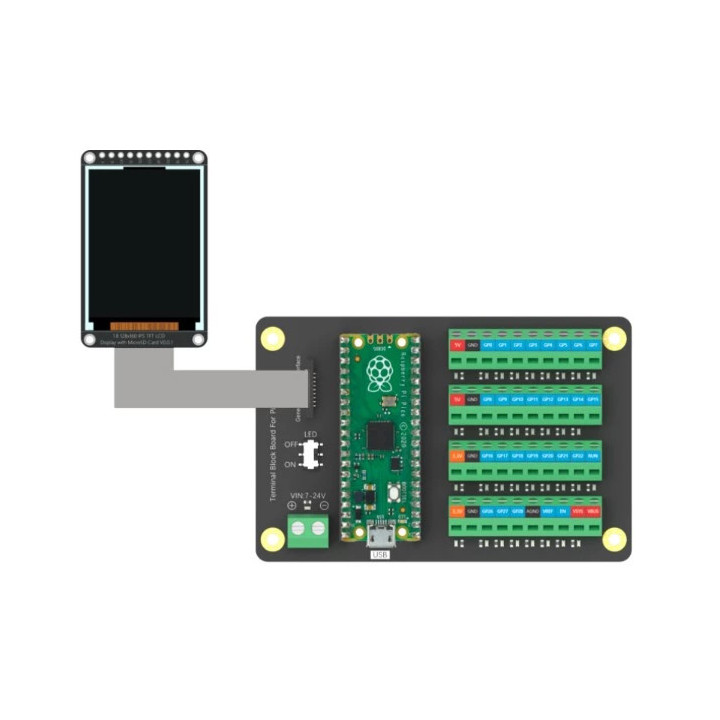

La carte dispose également d'un connecteur GDI pour ajouter un afficheur graphique (non livré).



Caractéristiques:

• Alimentation au choix:
      - Depuis votre Raspberry Pi Pico
      - Entrée externe VIN de 7 à 24 Vcc (à prévoir) sur bornier à vis
• Connecteurs femelles compatible Raspberry Pi Pico
• 40 borniers à vis au pas de 3,5 mm (avec étiquettes de marquage)
• Détail des borniers: 27xGPIO / 5xGND / 2x5VCC / 2x3.3VCC
• Avec Leds d'état des GPIO (désactivable par interrupteur)
• Avec connecteur GDI pour afficheur optionnel

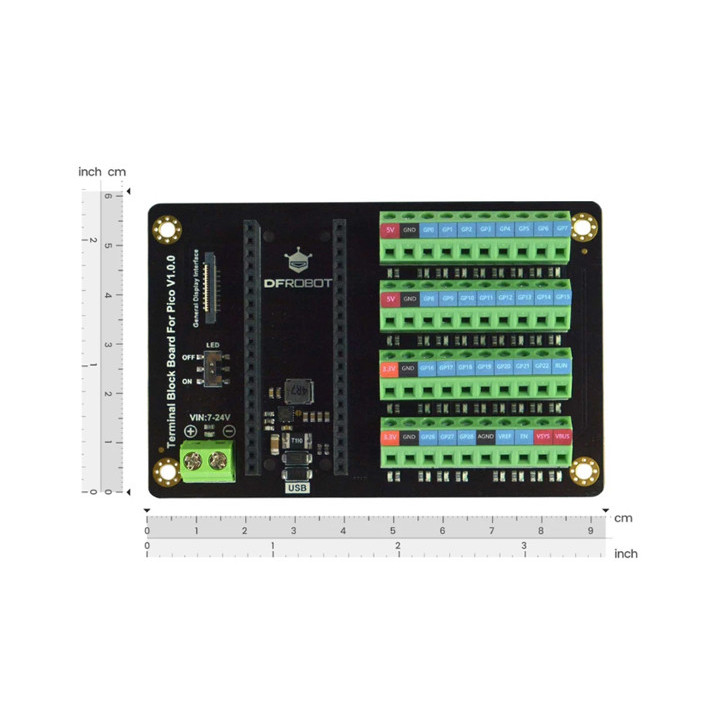

• Dimensions: 93,5 x 61 mm
