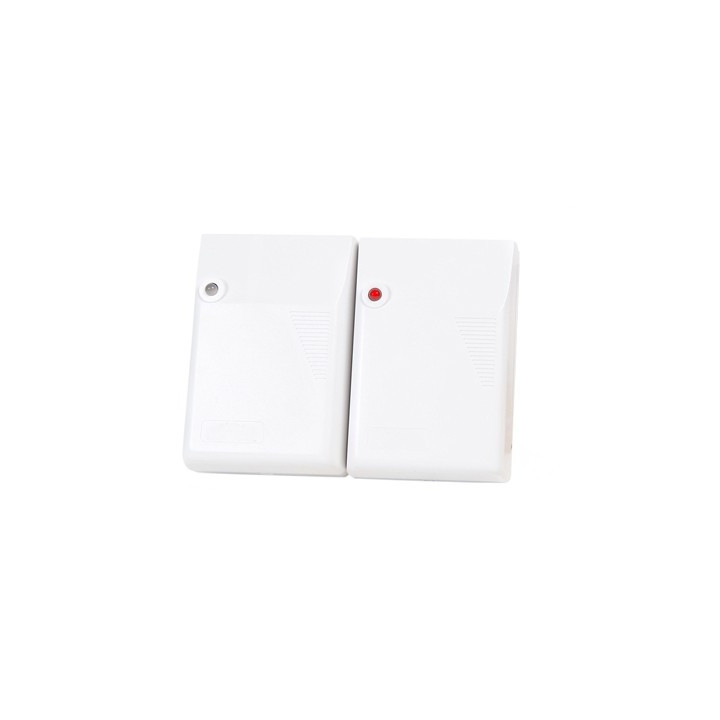

Ensemble télécommande radio SET400 pour volets roulants et automatismes

Cet ensemble composé d'un boîtier émetteur 4 canaux avec entrées sur borniers à vis (pour recevoir des boutons-poussoirs ou contacts) et d'un récepteur est probablement doté d'un des meilleurs rapport qualité / prix / performances du marché.

Il est particulièrement indiqué comme système de mise en service ou pour les systèmes contrôle de volets roulants.

Le boitier télécommande utilisent un codage interne sur 64 bits.





L'émetteur peut être configuré pour fonctionner selon 4 modes:

Mode 1:
L'activation d'une ou plusieurs des 4 entrées de l'émetteur est transmise au récepteur. Lorsque toutes les entrées sont désactivée, les sorties du récepteur se désactivent après une certaine durée (paramétrable). Dans ce mode, si une ou plusieurs entrées restent activées pendant plus de 15 sec. alors l'émission du boîtier émetteur se fait en mode pulsé (1 émission d'une seconde toutes les minutes).

Mode 2:
L'activation d'une ou plusieurs des 4 entrées de l'émetteur est transmise au récepteur sur lequel les sorties relais correspodantes restent active 15 sec. même si les entrées de l'émetteur ne sont plus sollicitées. Si en revanche une nouvelle solliciation de l'émetteur intervient entre temps, la durée d'activation des sorties du récepteur est à nouveau prolongée de 15 sec. Comme pour le mode précédent, si une ou plusieurs entrées de l'émetteur reste active trop longtemps, l'émetteur émet alors en mode pulsé (1 émission d'une seconde toutes les minutes).

Mode 3:
Dans ce mode l'émission au niveau de l'émetteur s'effectue sur un changement d'état de ses entrées. L'émission dure alors 15 secondes. L'état des sorties du récepteur reflète l'état des entrées de l'émetteur.

Mode 4:
Ce mode est similaire au mode 3 avec en plus une émission automatique d'une seconde toutes les 80 secondes pour rafraichir l'état des sorties du récepteur (au cas ou ce dernier n'aurais pas reçu l'odre précédent).


Le récepteur prévu pour un usage intérieur est livré dans un petit boîtier blanc élégant avec un contact d'auto-protection à l'ouverture. Ce dernier dispose d'une sortie spécifique pouvant recevoir un buzzer (non livré) permettant de connaître l'état du relais (activé ou désactivé). Les 4 sorties relais peut être indépendamment configurées selon 4 mode de fonctionnement.


Caractéristiques techniques de l'émetteur
- Nombre de canaux 4 (sur bornes à vis)
- Alimentation 12V ou 2 piles type AA (non livrées)
- Durée de vie de la pile NC
- Fréquence 433,92 MHz
- Nombre de combinaison 64 bits
- Modulation AM / ASK
- Puissance e.r.p. émise < 5 mW
- Portée radio max. en champs libre 200 m (portée max. sans obstacle, ni source parasite)
- Dimensions 96 x 63 x 28 mm


 Caractéristiques techniques du récepteur
- Nombre de canaux 4
- Sorties relais
- 4 avec contacts "NO/NF"
- Alimentation 12 Vcc ±15%
- Consommation max. (repos) 40 mA (20 mA)
- Pouvoir de coupure des relais: 1 A / 30 Vcc
- Fréquence 433,92 MHz
- Nombre de combinaison 64 bits
- Démodulation AM / ASK
- Type de réception Super hétérodyne
- Antenne Brin filaire
- Température d'utilisation +10 °C à +40° C
- Dimensions 96 x 63 x 28 mm


Cet ensemble est exclusivement conçu pour de déport de contacts pour la commande de petits automatismes en milieu résidentiel (volet roulant et autres), il n'est pas conçu, ni prévu, ni autorisé pour le report de contact d'alarme, ni pour la gestion de contact technique, ni de contact sur système anti-incendie.
