Switch de navigation 5 directions avec encodeur rotatif de navigation ANO Adafruit 6311

Ce switch de navigation NANO très design, livré avec un connecteur mâle au pas de 2,54 mm (à souder par vos soins) comprend cinq directions (haut, bas, droite, gauche et fonction poussoir) et un encodeur rotatif qui vous permettra de réaliser des interfaces Home-Machine depuis la plupart des microcontrôleurs.

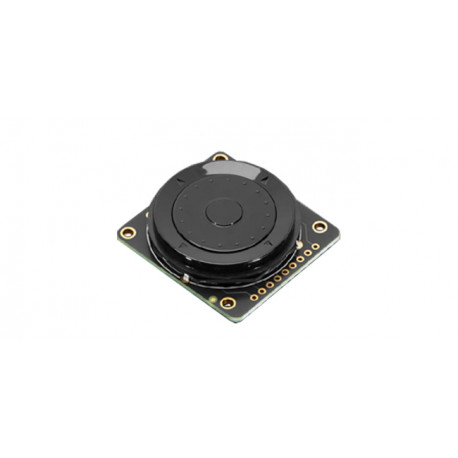

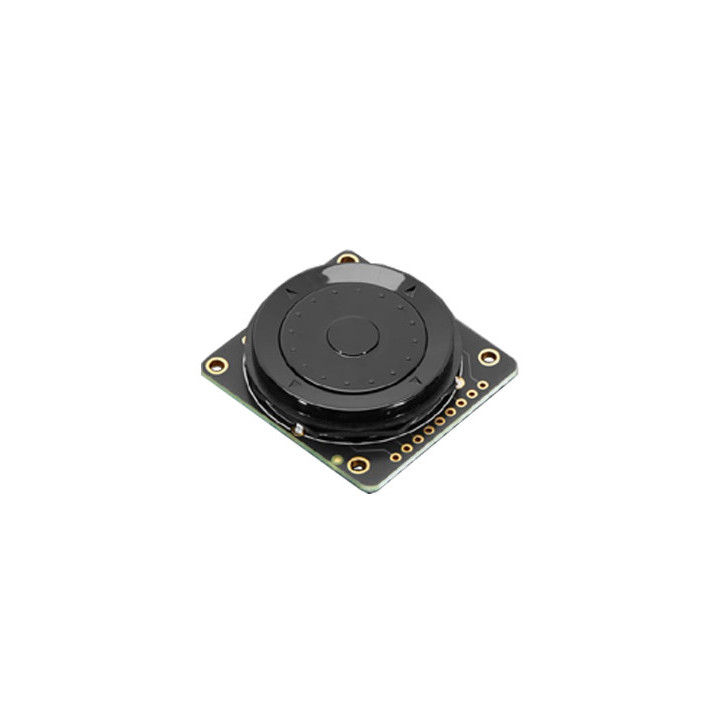

Encodeur rotatif de navigation ANO

L'encodeur rotatif ANO d'Adafruit est un composant d'interface utilisateur unique, rappelant la molette cliquable des premiers iPods. Pour faciliter son intégration dans vos projets, Adafruit l'a pré-soudé sur une carte breakout qui adapte le brochage particulier de l'encodeur à un format plus conventionnel (au pas de 2,54 mm), compatible avec les breadboards.

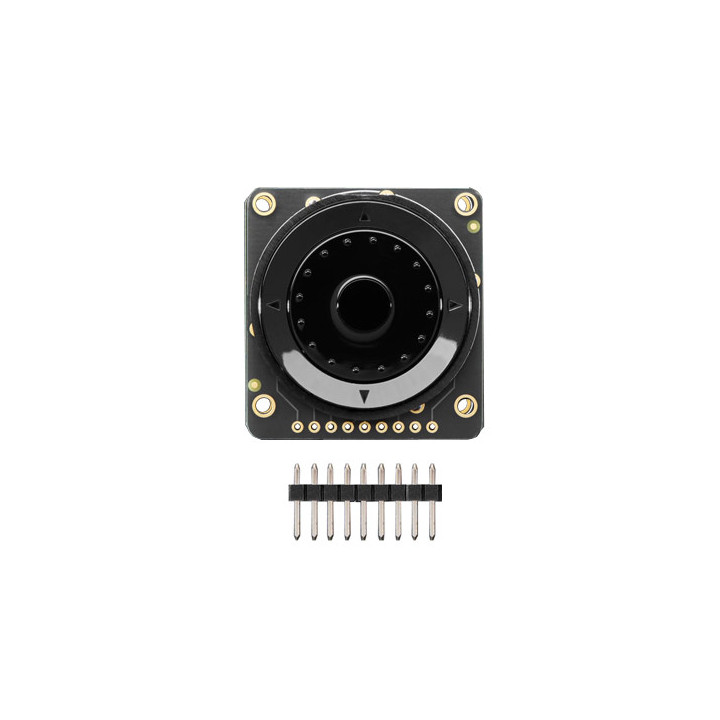

Cette version pré-soudée comprend donc l'encodeur monté sur la carte breakout et un connecteur mâle 9 broches (à souder par vos soins). L'encodeur offre une rotation fluide avec des crans distincts et un bouton-poussoir intégré, permettant une interaction intuitive dans vos projets électroniques. L'extérieur de l'encodeur intègre également quatre boutons de direction (haut, bas droite et gauche).

Caractéristiques principales :

• Encodeur rotatif avec retour tactile et bouton-poussoir intégré
• Carte breakout adaptée pour une utilisation sur breadboard
• Version pré-soudée pour une utilisation plus aisée
• Idéal pour les interfaces utilisateur, les menus de navigation et les contrôles de volume

Ce composant est parfait pour ajouter une interface de navigation élégante et fonctionnelle à vos projets Arduino, Raspberry Pi ou autres microcontrôleurs. Que ce soit pour créer un menu de sélection, ajuster des paramètres ou naviguer dans une interface, l'encodeur rotatif ANO offre une solution pratique et esthétique.

Adafruit propose un guide de démarrage avec des exemples de raccordement et codes sources en Python & CiruitPython et IDE Arduino pour module Feather.

Caractéristiques techniques :

• Encodeur rotatif à retour tactile
• Fonction poussoir
• 4 boutons de directions

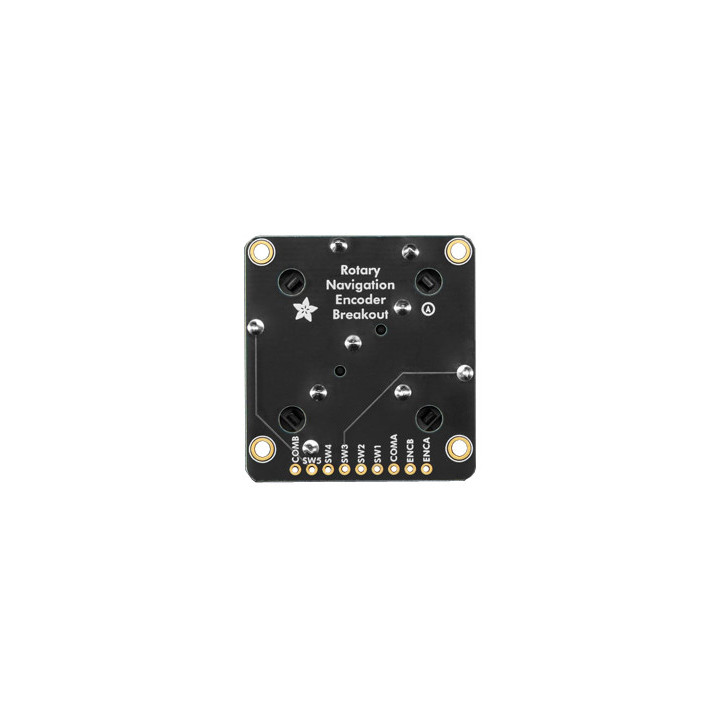

• Sortie sur 9 pastilles au pas de 2,54 mm (connecteur mâle livré)
  • 2 broches utilisées pour l'encodeur (ENCA, ENCB)
  • 5 broches utilisées pour les différents boutons (SW1, SW2, SW3, SW4, SW5)
  • 1 broche commune COMA (pour l'encodeur ENCA, ENCB et la fonction poussoir SW1)
  • 1 broche commune COMB (pour les 4 boutons de direction)
• Dimensions: 38,1 x 35,5 mm
