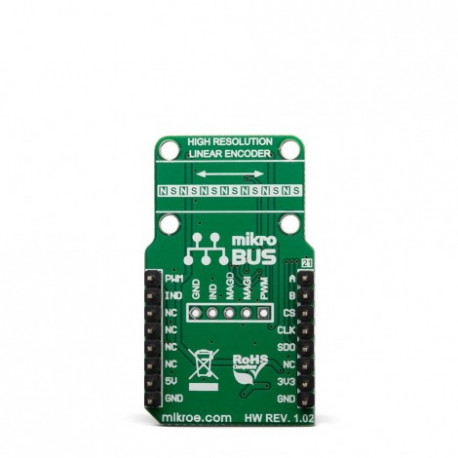

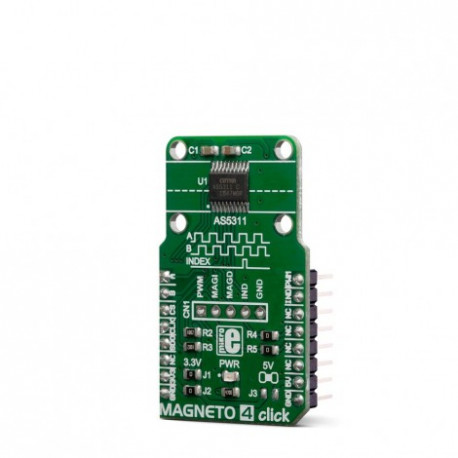

Encodeur magnétique Magneto 4 click MIKROE3522

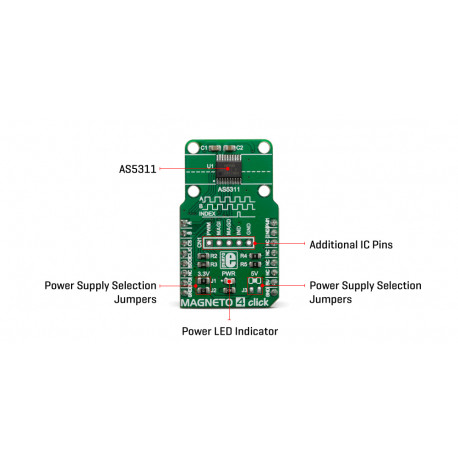

Ce module est basé sur un capteur AS5311 qui intègre un encodeur linéaire magnétique haute résolution par ams, étage analogique à faible bruit et un traitement numérique du signal (DSP), sur la même matrice. Il s'agit d'un système utilisé pour effectuer des mesures très précises. Il est conçu pour être utilisé avec une bande ou un anneau magnétique multipolaire (non livrés).

Une longueur de pôle doit être de 1,0 mm, tandis que la bande doit être placée à environ 3 mm au-dessus de la surface du circuit intégré. Le mouvement de la bande magnétique est traduit en un mot de 12 bits sur la sortie. En d'autres termes, la sortie est cyclée de 0 à 4095 pour chaque 2 mm de déplacement de la bande. En outre, cela signifie que la résolution de mouvement descend à 488 nm par LSB.

L'AS5311 peut sortir les données de mouvement dans plusieurs formats différents: il peut soit sortir la chaîne de bits sur l'interface série (type SPI), soit en utilisant le signal modulé en largeur d'impulsion (PWM) de 12 bits. La largeur d'impulsion du signal PWM commence par 1 µs et est augmentée tous les 0,488 µm. La largeur d'impulsion maximale est de 4095 µs, ce qui correspond à un mouvement de l'aimant de 2 mm.

Les sorties incrémentales permettent d'utiliser ce module à la place d'un codeur en quadrature mécanique ou optique. Ces deux sorties sont déphasées de 90 degrés: la sortie A mène la sortie B lorsque l'aimant se déplace de droite à gauche et vice-versa: la sortie B dirige la sortie A lorsque l'aimant se déplace de gauche à droite. La résolution des sorties incrémentales est de 10 bits par paire de pôles (1024 pas), ce qui donne une longueur de pas de 1,95 μm.

Le module peut être alimenté sous 3,3 V ou 5 V.

Des exemples de programmes dédiés aux compilateurs Mikroelektronika sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.


Les modules Click Board sont idéalement conçus pour l'évaluation, l'apprentissage, le prototypage, les études ainsi que les développements divers. Consultez ce lien pour une description complète de ces derniers.
