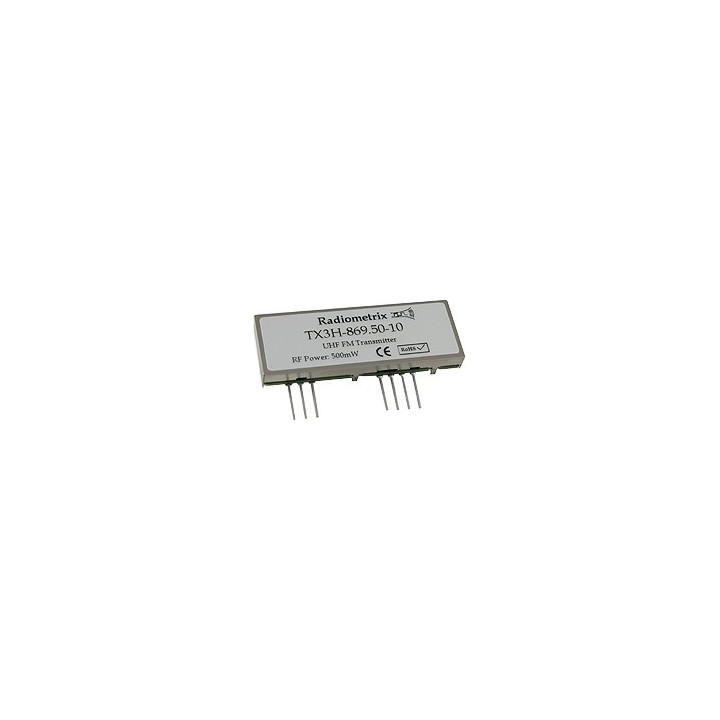

Emetteur TX3H-869 forte puissance Radioimetrix 869 MHz 450 mW

Ce module hybride est un émetteur "FM" 869 MHz large bande d'une puissance de 450 mW qui le rend spécialement adapté pour la réalisation de dispositifs de transmission longue portée. Débit max.: 10 Kbps - Portée: 3 km.

Ce modèle est également apprécié pour les applications devant être exploitées en présence d'obstacles ou de perturbations importantes. Economique et performant, bénéficiant d'une consommation réduite en regard avec sa puissance, le "TX3H-869" est stabilisé par un étage PLL contrôlé par un quartz. Il dispo-
se d'une entrée "DATA" acceptant à la fois les données numériques (0 - 1) ainsi que les signaux analogiques.





Conçu pour répondre aux normes EMC EN 301 489-3 et EN 300-220-3, il devra être associé à un circuit intégré de codage ou à un microcontrôleur effectuant un codage de type Manchester, PCM ou autre en vous assurant impérativement (pour rester en accord avec la règlementation) que le microcontrôleur ou que le codeur en question genère un rapport cyclique d'émission < 10 % du temps (duty cycle restriction).


Applications
- Télécommandes radio
- Systèmes de sécurité sans fil
- Systèmes de contrôle de process à distance
- Dispositifs de sécurité pour travailleurs isolés
- Télécommandes professionnelles industrielles







L'entrée "En" vous permettra de neutraliser l'étage "HF" afin de limiter la consommation de l'émetteur lorsque ce dernier n'a pas lieu d'être utilisé. Cette même entrée pourra être mise à contribution pour utiliser l'émetteur en mode pulsé (en le faisant émettre par intermittance).

La sortie 2 (RF out) est destinée à recevoir une antenne externe (non livrée) de type raccourcie à la base ou mono-brin. Cette antenne pourra être réalisée par vos soins (en suivant les indications données dans la notice des modules) ou pour de meilleurs résultats achetée prête à l'emploi (nous proposons à ce titre une gamme complète dans la colonne de droite).




A noter qu'hormis des dimensions supérieures en épaisseur, en largeur et en hauteur, le "TX3H-869" est compatible broche à broche avec les émetteurs "TX3A-869" et "TX3B-869"(ce qui vous permettra éventuellement d'interchanger les 3 modules en fonction de la portée dont vous désirerez disposer).

Dans tous les cas, les modules émetteurs "TX3H-869" sont destinés à être utilisés en association avec les récepteurs large bande de la gamme "RX3A-869" (présentés au bas de la page). Dans des conditions standards d'exploitation et suivant les antennes utilisées un émetteur "TX3H-869" associé à un récepteur "RX3A-869" (version 10 Kbps) vous permettra d'atteindre une portée de l'ordre de 3 Km à vue sans obstacle en terrain dégagé.


Nouveau: Testez gratuitement (*) les modules Radiometrix



Vous envisagez de développer une application nécessitant l'utilisation de modules de communication
radiofréquence ? Vous êtes un peu perdu parmi la gamme de produits disponibles sur le marché ?
Ne cherchez plus ! Bénéficiant de tarifs très compétitifs et de performances qui les placent loin devant "les autres", les modules Radiometrix sont fait pour vous. Pour vous en convaincre, nous vous proposons de vous adresser gratuitement en prêt et sans obligation d'achat (*) un kit d'évaluation pour une période d'essai de 10 jours afin que vous puissiez tester et apprécier leurs possibilités.

Pour ce faire exposez nous les besoins de votre application radio en remplissant et en nous retournant ce formulaire par fax (vous pouvez également recopier le contenu de ce dernier et nous l'adresser par émail). A l'aide de ces informations, nous vous adresserons un kit d'évaluation associé aux modules radiofréquences adaptés à vos contraintes techniques.

(*) Cette offre est valable uniquement pour les sociétés qui résident en France Métropolitaine.
    Le délai d'expédition de votre kit d'évaluation est fonction des pièces disponibles en stock.

    Nous nous réservons le droit de ne pas expédier de kit d'évaluation si le projet proposé n'est pas
    techniquement viable ou si les modules Radiometrix ne conviennent pas pour ce dernier.
