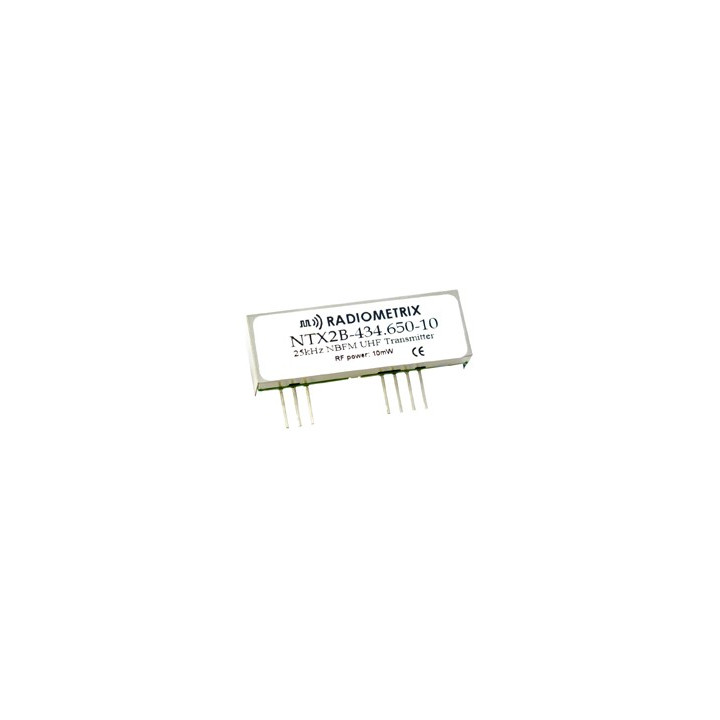

Émetteur FM haute performance RADIOM TX2B-434 MHz programmable
RADIOM-053
Sur commande - Nous consulter 35,40 € TTC
29,50 € HT
Dont 0,01 € d'eco-participation déjà incluse dans le prix
Le TX2B-434 s’apparente à un émetteur "FM" 434,650 MHz bande étroite haute performance disponible sur une fréquence pré-programmée en usine et modifiable par l’utilisateur - Débit max.: 10 Kbps - Portée: 500 m.
Le TX2B-434 s’apparente à un émetteur "FM" 434,650 MHz bande étroite haute performance disponible sur une fréquence pré-programmée en usine et modifiable par l’utilisateur - Débit max.: 10 Kbps - Portée: 500 m.
Remplaçant le très "populaire" NTX2-434, ce nouvel émetteur offre une meilleur stabilité et des performances améliorées en raison de sa référence VCTCXO.
Ce dernier peut être re-repogrammé dynamiquement via un port UART(niveau logique 0 - 3,3 V) à l’aide de votre microcontrôleur afin de pouvoir fonctionner sur un autre canal de sa bande ou afin de stocker les configurations de fréquence et de puissance en mémoire EEPROM.
Il est livré en standard en version 10 mW (25 Khz bande étroite) avec un débit de 10 Kbps et une fréquence calée sur la bande SDR Européenne 434.075 MHz ou 434.650 MHz.
Le NTX2B est également disponible avec un espacement des canaux de 12.5 KHz ou 20 KHz pour certaines bandes sous licence US FCC part 90 (pour le marché US exclusivement).
Le NTX2B dispose d’un régulateur de tension LDO interne qui lui permet de fonctionner sur une large plage de tension (2.9 V à 15 V) avec une consommation nominale de l’ordre de 18 mA et en dessous de 3 µA en mode power-down (lequel peut être activé en 5 ms).
Economique et performant, ce module aux dimensions réduites disposent d'une entrée "DATA" acceptant à la fois les données numériques (0 - 1) ainsi que les signaux analogiques.
Bénéficiant d'un blindage "métallique", il suit les normes EMC EN 301 489-3 et EN 300-220-3 et pourra être commandé selon ces 2 versions différentes:
- Version fonctionnant sur la fréquence 434,075 MHz (dispo sur commande)
- Version fonctionnant sur la fréquence 434,650 MHz (version livrée de base)
Le tarif des modules est identique quelque-soit la version. Ces derniers devront être associés à un circuit intégré de codage ou à un microcontrôleur effectuant un codage de type Manchester, PCM ou autre et respectant les temps les rapports cycliques d'émission en vigueur pour cette bande (ce circuit n'est pas livré).
Applications
- Télécommandes radio
- Systèmes de sécurité sans fil
- Systèmes de contrôle de process à distance
- Dispositifs de sécurité pour travailleurs isolés
- Télécommandes professionnelles industrielles
L'entrée "EN" vous permettra de neutraliser l'étage "HF" afin de limiter la consommation de l'émetteur lorsque ce dernier n'a pas lieu d'être utilisé. Cette même entrée pourra être mise à contribution pour utiliser l'émetteur en mode pulsé (en le faisant émettre par intermittance). Cette même entrée sert également à reprogrammer la fréquence du module et à modifier sa puissance (via des ordres séries au niveau logique niveau 0 - 3 V).
La sortie 2 (RF out) est destinée à recevoir une antenne externe (non livrée) de type hélicoïdale, "loop" (imprimée sur votre circuit) ou mono-brin. Cette antenne pourra être réalisée par vos soins (en suivant les indications données dans la notice des modules) ou pour de meilleurs résultats achetée prête à l'emploi (nous proposons à ce titre une gamme complète dans la colonne de droite).
A noter qu'hormis des dimensions supérieures en épaisseur, en largeur et en hauteur, le "NTX2B-434" est compatible broche à broche avec l'émetteur "TX2A-433" (ce qui vous permettra éventuellement d'interchanger les 2 modules en fonction de la portée dont vous désirerez disposer).
Dans tous les cas, les modules émetteurs "NTX2B-434" sont destinés à être utilisés en association avec les récepteurs bande étroite de la gamme "NRX2-434" (présentés au bas de la page). Dans des conditions standards d'exploitation et suivant les antennes utilisées un émetteur "NTX2B-434" associé à un récepteur "NRX2B-434" vous permettra d'atteindre une portée de l'ordre de 500 m à vue sans obstacle en terrain dégagé (voir jusqu'à 800 m dans les meilleurs conditions !).
A noter que nous proposons également si nécessaire un kit d'évaluation optionnel qui vous permettra de tester et d'évaluer rapidement et simplement ces modules hybrides.
Nouveau: Testez gratuitement (*) les modules Radiometrix
Vous envisagez de développer une application nécessitant l'utilisation de modules de communication radiofréquence ? Vous êtes un peu perdu parmi la gamme de produits disponibles sur le marché ?
Ne cherchez plus ! Bénéficiant de tarifs très compétitifs et de performances qui les placent loin devant "les autres", les modules Radiometrix sont fait pour vous. Pour vous en convaincre, nous vous proposons de vous adresser gratuitement en prêt et sans obligation d'achat (*) un kit d'évaluation pour une période d'essai de 10 jours afin que vous puissiez tester et apprécier leurs possibilités.
Pour ce faire exposez nous les besoins de votre application radio en remplissant et en nous retournant ce formulaire par fax (vous pouvez également recopier le contenu de ce dernier et nous l'adresser par émail). A l'aide de ces informations, nous vous adresserons un kit d'évaluation associé aux modules radiofréquences adaptés à vos contraintes techniques.
(*) Cette offre est valable uniquement pour les sociétés qui résident en France Métropolitaine.
Le délai d'expédition de votre kit d'évaluation est fonction des pièces disponibles en stock.
Remplaçant le très "populaire" NTX2-434, ce nouvel émetteur offre une meilleur stabilité et des performances améliorées en raison de sa référence VCTCXO.
Ce dernier peut être re-repogrammé dynamiquement via un port UART(niveau logique 0 - 3,3 V) à l’aide de votre microcontrôleur afin de pouvoir fonctionner sur un autre canal de sa bande ou afin de stocker les configurations de fréquence et de puissance en mémoire EEPROM.
Il est livré en standard en version 10 mW (25 Khz bande étroite) avec un débit de 10 Kbps et une fréquence calée sur la bande SDR Européenne 434.075 MHz ou 434.650 MHz.
Le NTX2B est également disponible avec un espacement des canaux de 12.5 KHz ou 20 KHz pour certaines bandes sous licence US FCC part 90 (pour le marché US exclusivement).
Le NTX2B dispose d’un régulateur de tension LDO interne qui lui permet de fonctionner sur une large plage de tension (2.9 V à 15 V) avec une consommation nominale de l’ordre de 18 mA et en dessous de 3 µA en mode power-down (lequel peut être activé en 5 ms).
Economique et performant, ce module aux dimensions réduites disposent d'une entrée "DATA" acceptant à la fois les données numériques (0 - 1) ainsi que les signaux analogiques.
Bénéficiant d'un blindage "métallique", il suit les normes EMC EN 301 489-3 et EN 300-220-3 et pourra être commandé selon ces 2 versions différentes:
- Version fonctionnant sur la fréquence 434,075 MHz (dispo sur commande)
- Version fonctionnant sur la fréquence 434,650 MHz (version livrée de base)
Le tarif des modules est identique quelque-soit la version. Ces derniers devront être associés à un circuit intégré de codage ou à un microcontrôleur effectuant un codage de type Manchester, PCM ou autre et respectant les temps les rapports cycliques d'émission en vigueur pour cette bande (ce circuit n'est pas livré).
Applications
- Télécommandes radio
- Systèmes de sécurité sans fil
- Systèmes de contrôle de process à distance
- Dispositifs de sécurité pour travailleurs isolés
- Télécommandes professionnelles industrielles
Désignations | Min. | Typ. | Max. | Unité | ||
VCC | Alimentation | 2.9 | 5 | 15 | VCC | |
IS | Consommation | - | 18 | - | mA | |
FW | Fréquence d'émission standard | - | 434,075 | - | MHz | |
Précision de la fréqunece | ±1,5 | KHz | ||||
Débit max. | - | - | 10 | Kbps | ||
PO | Puissance HF | +9 | +10 | +11 | dBm | |
| BW | Modulation BP @ -3dB | - | - | 5 | KHz | |
| Niveau d'émission harmonique | - | - | -40 | dBc |
L'entrée "EN" vous permettra de neutraliser l'étage "HF" afin de limiter la consommation de l'émetteur lorsque ce dernier n'a pas lieu d'être utilisé. Cette même entrée pourra être mise à contribution pour utiliser l'émetteur en mode pulsé (en le faisant émettre par intermittance). Cette même entrée sert également à reprogrammer la fréquence du module et à modifier sa puissance (via des ordres séries au niveau logique niveau 0 - 3 V).
La sortie 2 (RF out) est destinée à recevoir une antenne externe (non livrée) de type hélicoïdale, "loop" (imprimée sur votre circuit) ou mono-brin. Cette antenne pourra être réalisée par vos soins (en suivant les indications données dans la notice des modules) ou pour de meilleurs résultats achetée prête à l'emploi (nous proposons à ce titre une gamme complète dans la colonne de droite).
A noter qu'hormis des dimensions supérieures en épaisseur, en largeur et en hauteur, le "NTX2B-434" est compatible broche à broche avec l'émetteur "TX2A-433" (ce qui vous permettra éventuellement d'interchanger les 2 modules en fonction de la portée dont vous désirerez disposer).
Dans tous les cas, les modules émetteurs "NTX2B-434" sont destinés à être utilisés en association avec les récepteurs bande étroite de la gamme "NRX2-434" (présentés au bas de la page). Dans des conditions standards d'exploitation et suivant les antennes utilisées un émetteur "NTX2B-434" associé à un récepteur "NRX2B-434" vous permettra d'atteindre une portée de l'ordre de 500 m à vue sans obstacle en terrain dégagé (voir jusqu'à 800 m dans les meilleurs conditions !).
A noter que nous proposons également si nécessaire un kit d'évaluation optionnel qui vous permettra de tester et d'évaluer rapidement et simplement ces modules hybrides.
Nouveau: Testez gratuitement (*) les modules Radiometrix
Vous envisagez de développer une application nécessitant l'utilisation de modules de communication radiofréquence ? Vous êtes un peu perdu parmi la gamme de produits disponibles sur le marché ?
Ne cherchez plus ! Bénéficiant de tarifs très compétitifs et de performances qui les placent loin devant "les autres", les modules Radiometrix sont fait pour vous. Pour vous en convaincre, nous vous proposons de vous adresser gratuitement en prêt et sans obligation d'achat (*) un kit d'évaluation pour une période d'essai de 10 jours afin que vous puissiez tester et apprécier leurs possibilités.
Pour ce faire exposez nous les besoins de votre application radio en remplissant et en nous retournant ce formulaire par fax (vous pouvez également recopier le contenu de ce dernier et nous l'adresser par émail). A l'aide de ces informations, nous vous adresserons un kit d'évaluation associé aux modules radiofréquences adaptés à vos contraintes techniques.
(*) Cette offre est valable uniquement pour les sociétés qui résident en France Métropolitaine.
Le délai d'expédition de votre kit d'évaluation est fonction des pièces disponibles en stock.
Nous nous réservons le droit de ne pas expédier de kit d'évaluation si le projet proposé n'est pas
techniquement viable ou si les modules Radiometrix ne conviennent pas pour ce dernier.
