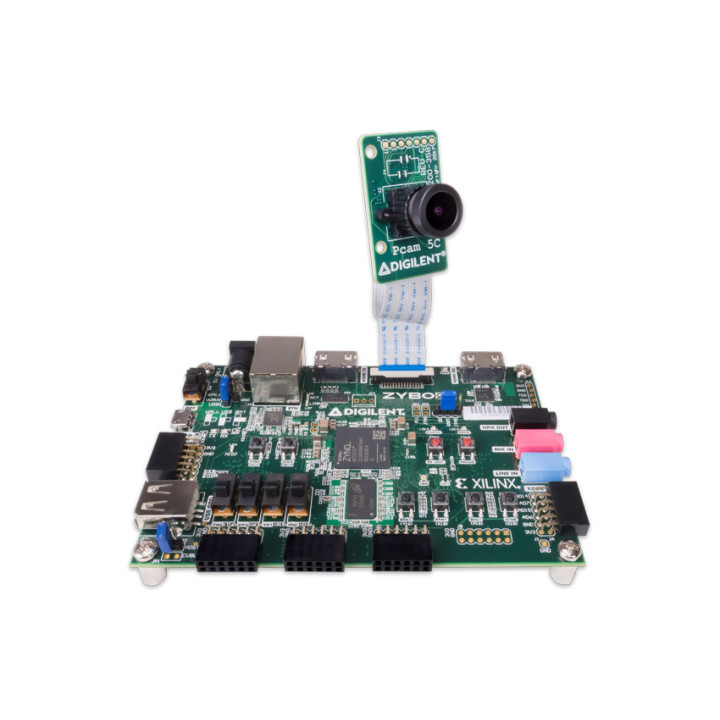

TRENZ-28867 Pack traitement vidéo Embedded Vision Bundle base zynq

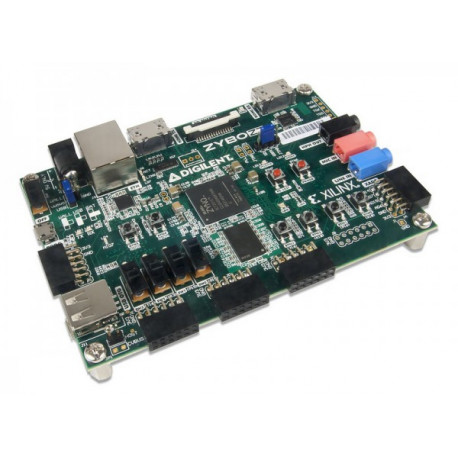

La ZYBO Z7 est la dernière née de la populaire gamme de plateforme ZYBO architecturée sur une base SoC ARM / FPGA. Le Zynq de la platine Zybo Z7 est agrémenté d'une multitude de périphériques multimédias associés à de nombreux connecteurs afin de pouvoir créer un formidable ordinateur tout-en-un (avant même d'envisager la flexibilité et la puissance que procure l'ajout du FPGA).

Dés lors avec la Zybo Z7, les concepteurs hardware et les développeurs software pourront aisément intégrer des fonctionnalités FPGA et CPU au sein de leurs applications. Les possibilités vidéo de la platine Zybo Z7 s'appuient sur la présence d'un connecteur Pcam compatible MIPI CSI-2 ainsi que d'une entrée HDMI, d'une sortie HDMI et également d'une bande passante DDR3L élevée.





Le raccordement de périphériques additionnels est facilité par la présence de connecteurs au format Pmod, qui vous permettront d'accéder à un catalogue de plus de 70 cartes périphériques Pmod (tels que des contrôleurs de moteur, des capteurs divers, des écrans et plus encore...).

La platine ZYBO Z7-20 est livrée avec un bon d'activation pour un environnement de développement SDSoC™ à l'usage familier en C / C ++ intégrant un IDE Eclipse ainsi qu'un environnement de conception hétérogène et simple d'emploi pour Zynq®.

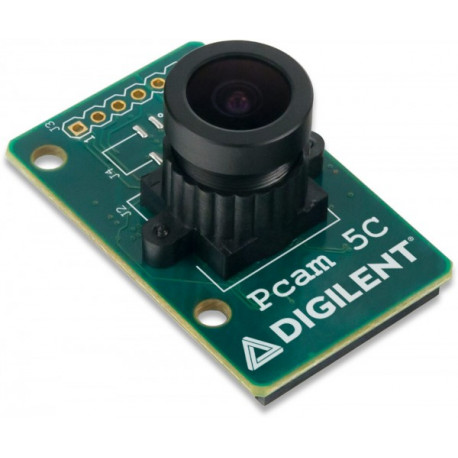

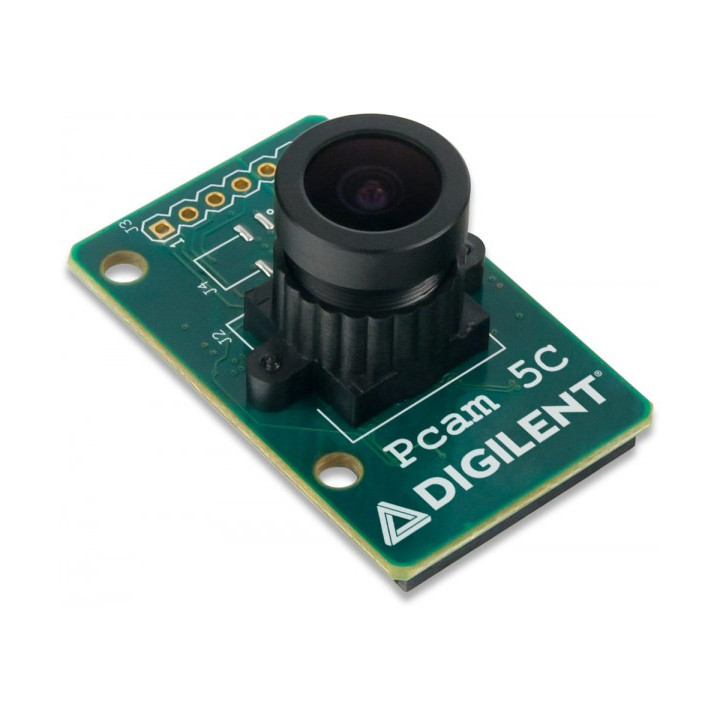

Le module Pcam 5C contenu dans le pack est un capteur vidéo spécialement destiné à être utilisé avec les cartes de développement FPGA. Ce dernier est conçu autour du capteur d'image couleur Omnivision™ OV5640 (5 mégapixels). Ce capteur comprend diverses fonctions de traitement internes pouvant améliorer la qualité de l'image, notamment la balance des blancs automatique, l'étalonnage automatique du niveau de noir et les commandes de réglage de la saturation, de la teinte, du gamma et de la netteté. Les données sont transférées sur une interface MIPI CSI-2 à deux voies, qui fournit suffisamment de bande passante pour prendre en charge les formats courants de diffusion vidéo tels que 1080p (à 30 images par seconde) et 720p (à 60 images par seconde).

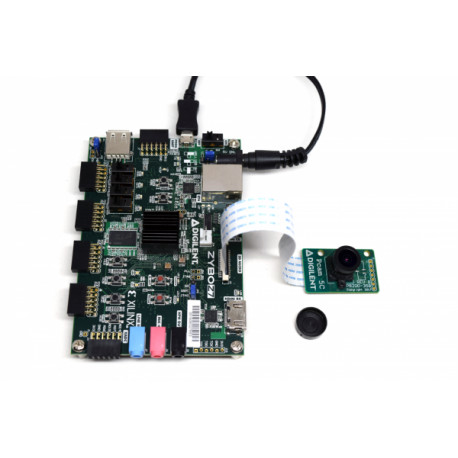

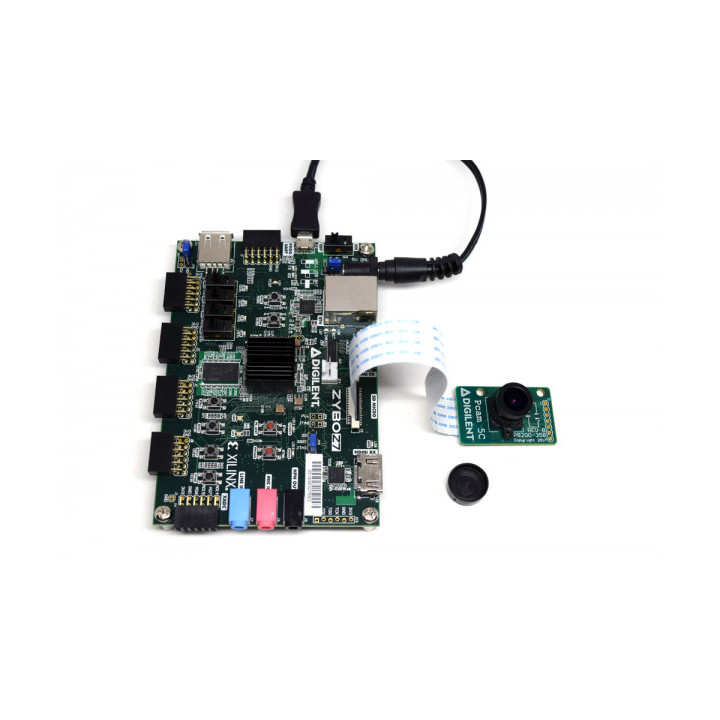

Le module est destiné à être connecté à la carte de développement ZYBO Z7-20 via un câble plat flexible (FFC) à 15 broches d'une dizaine de 10 cm. Il est équipé d'un objectif à focale fixe installé en usine avec un support d'objectif M12. Il bénéficie également de codes Vivado open source pour coeur FPGA et platines Zynq.

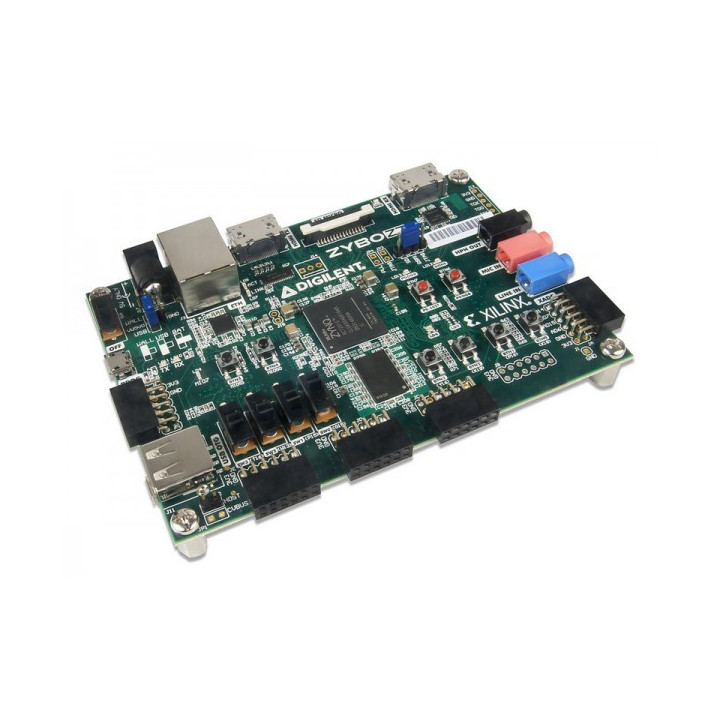

Caractéristiques de la platine Zybo Z7-20:

- Xilinx XC7Z020-1CLG400C
- 1 GB DDR3L with 32-bit bus @ 1066 MHz
- 16 MB Quad-SPI Flash
- Gigabit Ethernet PHY
- USB OTG PHY (host et device)
- Connecteur caméra Pcam avec MIPI CSI-2
- Port HDMI sink (entrée)
- Port source HDMI (sortie)
- Connecteurs jack Audio codec pour casque stéréo, entrée ligne stéreo et microphone
- Connecteur Pmod
- Alimentation depuis le port USB ou toute source externe 5 V
- La platine ZYBO Z7-20 est livrée avec un ticket d'enregistrement SDSoC

Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).



Caractéristiques de la platine Zybo Z7-20:

- Capteur d'image 5 MP
- Connecteur FFC à 15 broches pour les données d'image
- Interface de capteur d'image MIPI CSI-2 à double voie
  Prend en charge QSXGA @ 15Hz, 1080p @ 30Hz, 720p @ 60Hz,
  VGA @ 90Hz et QVGA @ 120Hz. Les formats de sortie incluent
  RAW10, RGB565, CCIR656, YUV422 / 420, YCbCr422 et compression JPEG *
- Support d'objectif M12 standard pour l'interchangeabilité des objectifs
- Livré avec un câble en nappe plat de 10 cm et un objectif à focale fixe installé en usine
- Faibles dimensions: 4 x 2,5 cm
- Sorties des signaux de la caméra sur broches à souder pour raccordement
  sur les platine de développement Digilent.

* La sortie compressée JPEG est une caractéristique de l'OV5640, (mais n'est actuellement pas testée sur ce module).



Démo et projet:

Le projet Zybo Z7 Pcam 5C illustre l'utilisation de la Pcam 5C en tant que source vidéo en transférant les données d'images en continu vers le port TX HDMI. Les données vidéo passent par le port Pcam et sortent par le port de source HDMI (TX). Une interface UART est disponible pour configurer le capteur d'image et les cœurs IP de post-traitement supplémentaires. Cette démo utilise le logiciel développé par Digilent pour configurer le capteur d'image OV5640 et l'IP open source pour post-traiter les données d'image. Ces deux facettes du logiciel affectent grandement la qualité de l'image.

https://reference.digilentinc.com/learn/programmable-logic/tutorials/zybo-z7-pcam-5c-demo/start



Guide du débutant à la vision intégrée:

Grâce au classeur de 39 pages, à tous les fichiers nécessaires et au pack "Embedded Vision Bundle", vous pouvez comprendre et amîtriser le flux de conception HLS, l’utilisation du cœur IP, la simulation et le débogage matériel. Les exemples sont basés sur le langage de programmation de haut niveau (C ++) et le langage de description de matériel (VHDL).

Les sujets incluent:

- Expliquer le parallélisme et l'exécution du programme

- Présentation de l'architecture Xilinx FPGA et de Vivado HLS

- Présentation de la platine Digilent Zybo Z7 et du module caméra PCAM

- Accélérer l’algorithme de traitement vidéo sur Xilinx Vivado

- Implémenter la conception de traitement vidéo sur Digilent Zybo Z7 et PCAM


Téléchargez le Guide du débutant gratuit à l'adresse https://store.digilentinc.com/embedded-vision-bundle/




Contenu du pack:

- Platine ZYBO Z7-20 (livrée seule sans accessoire)
- Ticket d'enregistrement SDSoC
- Module caméra Pmod 5C



Références:

Nom du fabricant: Digilent Inc.

Référence produit du fabricant: 471-020



Ressources:

Support Forum Digilent Inc.
