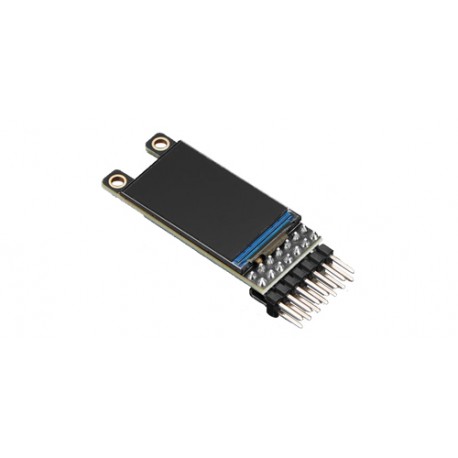

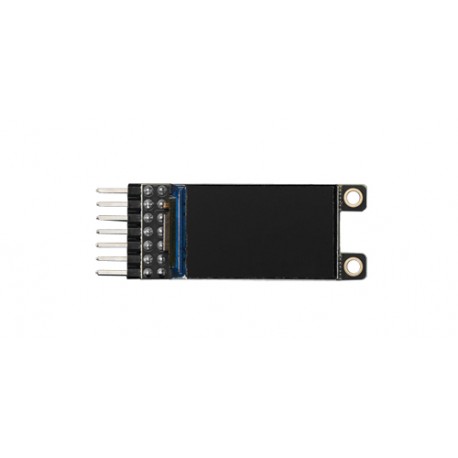

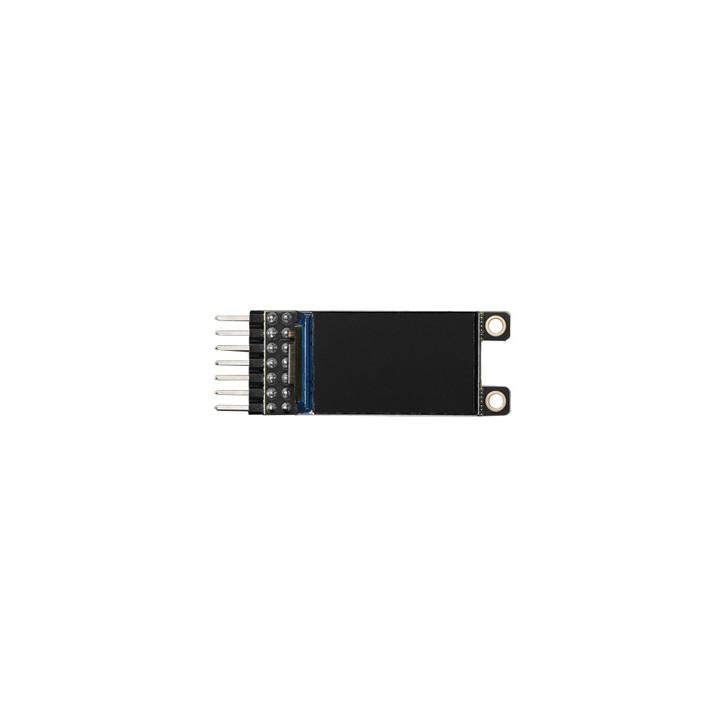

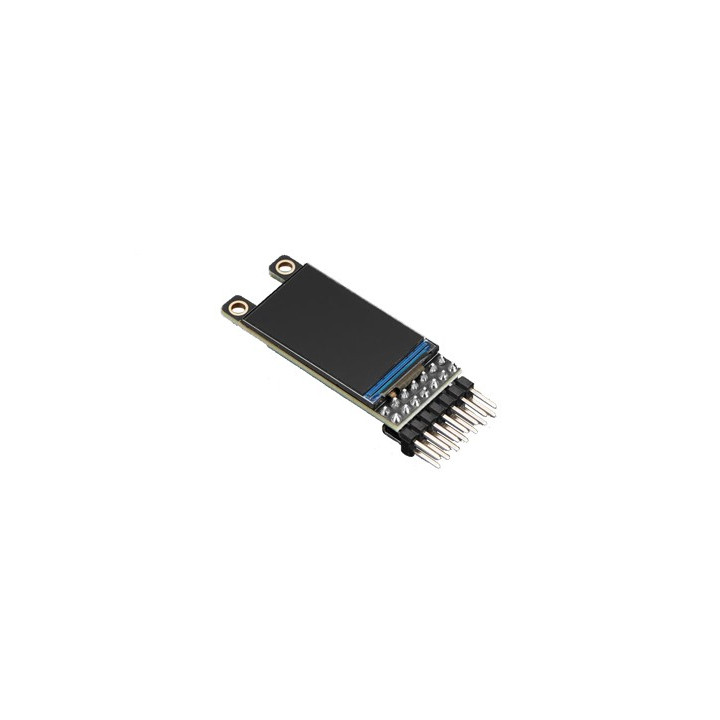

Ecran couleur SPI TFT Newxie 240x135 pixels ST7789 Adafruit 6113

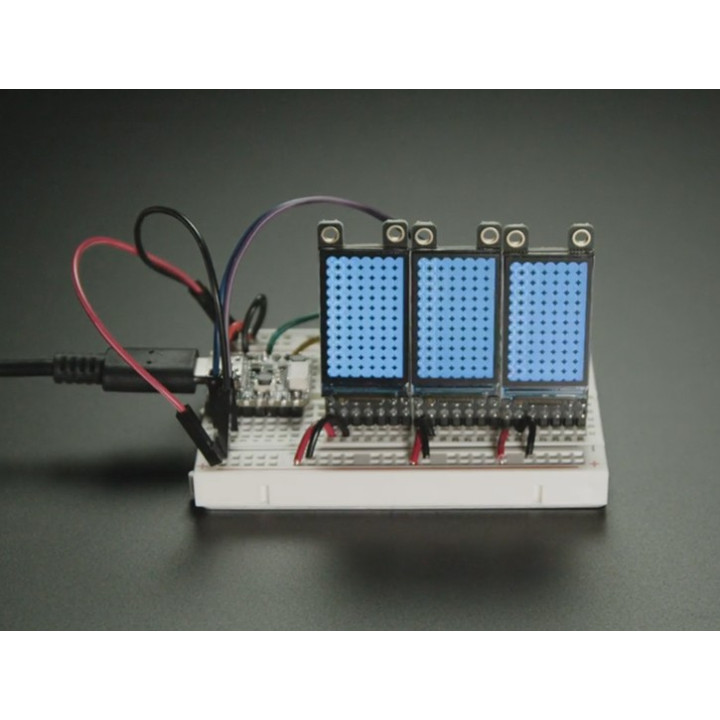

Découvrez le nouvel écran couleur TFT Newxie 1.14" de chez Adafruit. Ultra-compact, il offre une résolution impressionnante de 240x135 pixels. Parfait pour créer des affichages haute densité de petite taille, ce module est conçu pour un empilage au pas de 2,54 mm, avec une disposition verticale inspirée des tubes nixie rétro.

Caractéristiques principales de l'écran TFT Newxie

Cet écran utilise une interface SPI classique (Clock, Data In, Chip Select, Data/Command) et dispose de son propre buffer d'image pixel par pixel. Il est compatible avec tous types de microcontrôleurs, même les plus petits avec une mémoire réduite et peu de broches disponibles. L'écran 1,14" intègre des pixels 16 bits en couleur complète et une dalle IPS, garantissant des couleurs éclatantes visibles jusqu'à un angle de 80° dans toutes les directions. Le contrôleur TFT (ST7789) est similaire au populaire ST7735, entièrement pris en charge par notre bibliothèque Arduino.

Avantages de la version optimisée

Ce modèle est une version optimisée du précédent écran TFT 1,14". Il a été miniaturisé et n'inclut pas de lecteur MicroSD ni de ligne de réinitialisation, ce qui réduit à 7 le nombre de broches nécessaires pour le contrôler, y compris le rétroéclairage. Avec une largeur de seulement 2 cm (0,8"), il s'intègre parfaitement à vos projets. De plus, les connecteurs coudés 2x7 (pré-soudés) faciliteront la conception d'un affichage vertical, offrant une stabilité mécanique et un alignement optimal.

Compatibilité et support logiciel

Le module intègre l'écran TFT préassemblé, un régulateur ultra-faible chute de tension 3,3V, ainsi qu’un adaptateur de niveaux 3V/5V, ce qui le rend compatible avec des systèmes logiques alimentés en 3,3V ou 5V, comme les cartes Arduino, ESP32, RP2040 ou Raspberry Pi.

Bibliothèque graphique et fonctionnalités

Et bien sûr, Adafruit ne vous laisse pas seul avec une simple fiche technique ! Ils ont développé une bibliothèque graphique open source complète permettant de dessiner des pixels, lignes, rectangles, cercles, textes et bitmaps. Vous trouverez également des exemples de code, un guide de câblage, ainsi que le support CircuitPython/Python pour cet écran TFT 1,14" équipé du ST7789.

Caractéristiques techniques

• Afficheur TFT couleur 16-bit couleur
• Alimentation : 3,3 à 5 V
• Driver ST7789 (compatible avec les librairies Arduino®)
• Interface : SPI™
• Niveau logique : 3,3 ou 5V

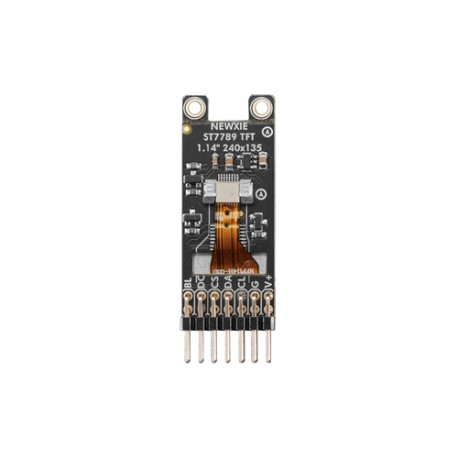

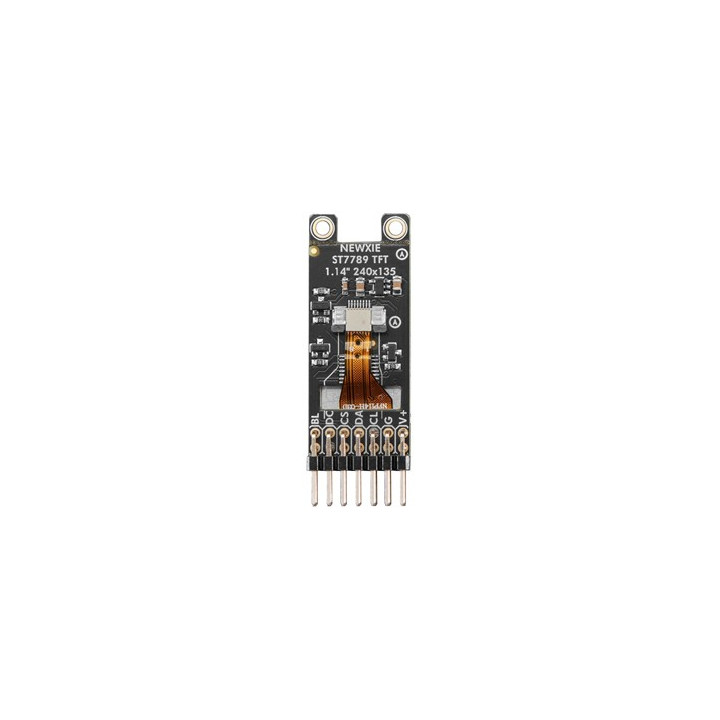

• Raccordement sur connecteur mâle coudé 2x7 broches
• Dimensions : NC
• Poids : NC
