Drivers de moteur CC

Basé sur un MAX14870, ce module est un mini pont en H permettant le contrôle bidirectionnel d'un moteur "cc" de 4,5 V à 36 V. Il peut fournir jusqu'à 1,7 A en continue et 2,5 A en pointe pendant quelques secondes.

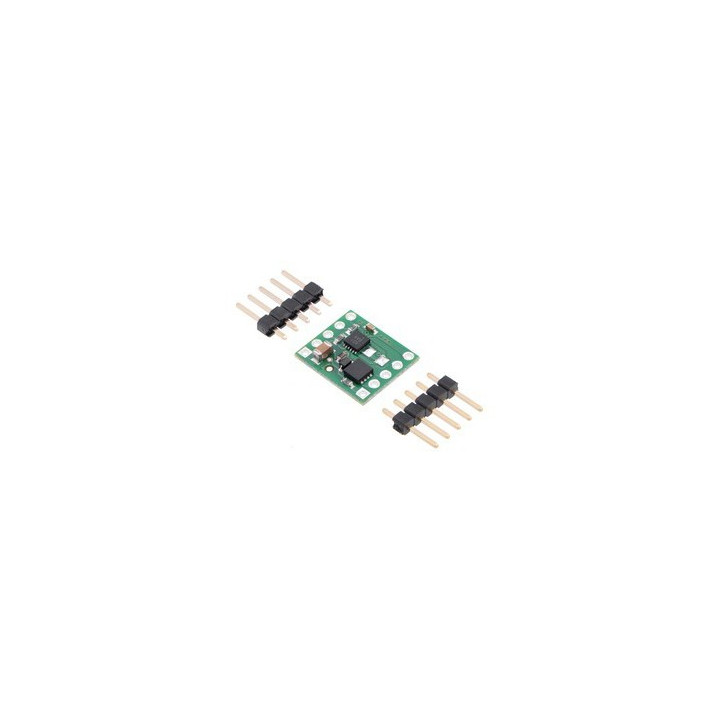

Ce petit module au pas de 2,54 mm est livré avec 2 barrettes mâles (à souder par vois soins). Il pourra aisément être utilisé sur une plaque sans soudure ou pastillée pour vous permettre de piloter un moteur CC (non inclus) de 4,5 V à 36 V.

Simple d'utilisation, il s'interfacera très facilement avec un microcontrôleurs (Arduino, PIC, AVR, PICBASIC, CUBLOC, etc...) à l'aide de 2 broches (GPIO et PWM).





Caractéristiques:
- Drivers MAX14870: pont en H 1 canal
- Pour moteur CC : de 4,5V à 36V
- Courant de sortie: jusqu'à 1,7 A en continue (2,5A en pointe)
- Entrée: 3,3V - 5V compatible (pas de module d'adaptation de niveau nécessaire)
- Pilotage simplifié par 2 broches: DIR (pour le sens) et PWM (pour la vitesse)
- Fréquence PWM max: 50 kHz
- Protection: contre les court-circuits, les surintensités et les surchauffes
- Dimensions: 15,24 x 12,7 mm
- Poids: 0,5 g





(Microcontrôleur, moteur et alimentation non livrés)
