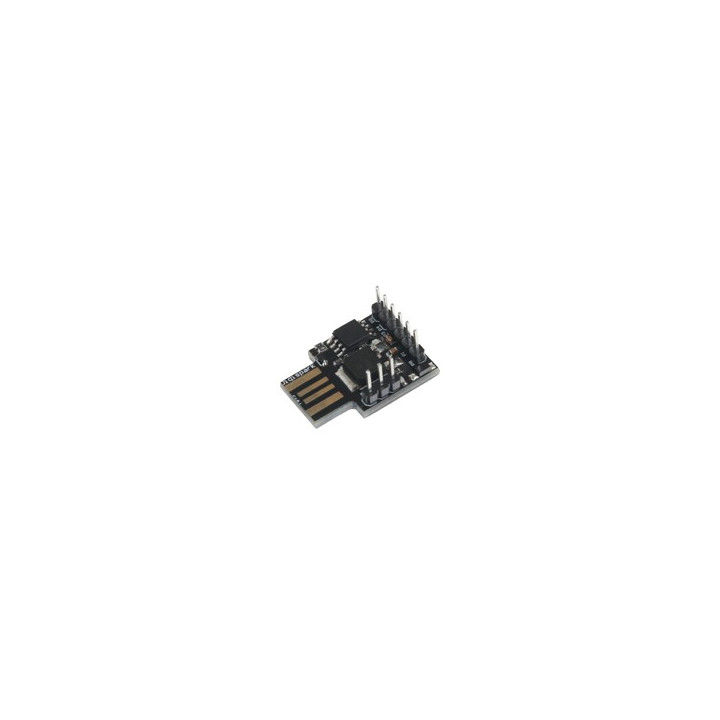

Mini dongle USB JOY-IT ARD DIGISPARK Attiny compatible Arduino IDE

Ce présentant sous la forme d'un mini dongle USB, cette petite platine (dotée de 6 ports GPIO) est programmable depuis un PC sous l'environnement IDE des Arduino®.

Basé sur un ATtyny 85, le mini module DIGISPARK est équipé de 6 ports E/S (P0-P5) accessibles sur un connecteur mâle au pas de 2,54 mm (le port P5 étant utilisé pour le RESET par défaut) et d'un "connecteur" format USB sous la forme d'un circuit imprimé (permettant d'alimenter et de programmer le module). Bien que le module puisse être alimenter directement par le port USB de votre PC, 3 broches mâles supplémentaires au pas de 2,54 mm sont également disponibles (5V - GND - VIN) si vous souhaitez alimenter ce dernier depuis une alimentation externe. Il pourra alors être alimenté soit en 5V (via l' entrée 5V-GND) ou soit de 7-35 V (via l'entrée VIN-GND).



Ce module sera parfaitement adapté pour réaliser de petites applications ne necessitant pas un nombre important d'entrées/sorties.


Attention, pour être utilisable avec l'interface de développement IDE des Arduino® il est nécessaire de procéder à 2 manipulations:

- Installer le drivers USB de module (disponible en téléchargement)
- et ajouter le module Digispark (http://digistump.com/package_digistump_index.json) depuis l'interface IDE Arduino®

De même par défaut le port P5 n'est pas utilisable, mais si besoin il est possible de l'initialiser pour pouvoir disposer de ce dernier (dans ce cas une carte Arduino® Uno et un condensateur de 10µF sont indispensables).

Pour plus de détail sur la configuration de l'interface IDE ou de l'initialisation de port P5 ce référer à la documentation disponible en téléchargement.

Du fait que le modules ne dispose que d'un nombre limité de ports GPIO, il n'est bien sûr pas 100% compatible avec l'Arduino® Uno.
