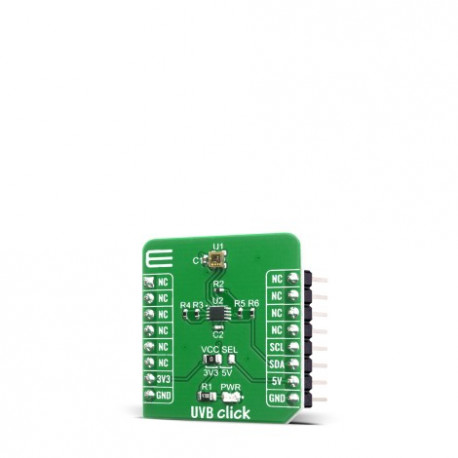

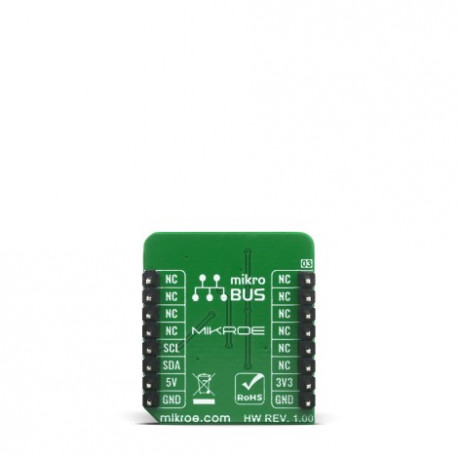

Détecteur ultraviolet UVB Click Board MIKROE-4145

L'atmosphère bloque environ 77% des UV du Soleil, du rayonnement ultraviolet qui atteint la surface de la Terre, plus de 95% sont les plus longues longueurs d'onde des UVA, avec le petit reste des UVB. La surexposition aux rayons UVB peut non seulement causer des coups de soleil mais aussi certaines formes de cancer de la peau, il peut donc être très important de connaître la quantité de lumière UVB.

L'un des avantages de la lumière UV est qu'elle amène le corps à produire de la vitamine D (en particulier, les UVB), qui est essentielle à la vie. Le corps humain a besoin de certains rayons UV pour maintenir des niveaux adéquats de vitamine D; cependant, une exposition excessive produit des effets nocifs qui l'emportent généralement sur les avantages.

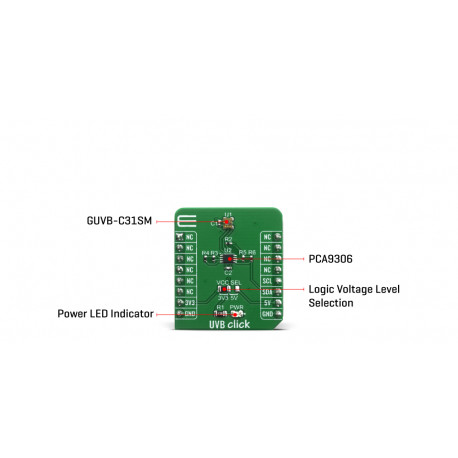

Le module UVB Click est basé sur un capteur UV numérique GUVB-C31SM. Ce capteur détecte la lumière UVB, car il comprend des capteurs GaN intégrés pour les UVB. Le courant généré par les photodétecteurs est converti et mesuré par ADC et changé en données numériques de résolution 16 bits. Les données mesurées peuvent être transmises à l'hôte via l'interface série I2C. La réactivité spectrale du capteur va de 240 nm à 320 nm, ce qui couvre toute la gamme du spectre UVB défini comme une lumière d'une longueur d'onde de 280 nm à 315 nm.

Attention ce module est uniquement destiné pour de l'évaluation, du test, du prototypage et de la recherche. Il n'est pas conçu pour être intégré dans un dispositif à caractère médical.

Le module s'alimente sous 3,3 V ou 5 V.

 Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).


A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
