Décodeur DTMF Click MIKROE4579 pour applications microcontrôleurs
MIKROE-4579
Disponible 28,80 € TTC
24,00 € HT
Dont 0,01 € d'eco-participation déjà incluse dans le prix

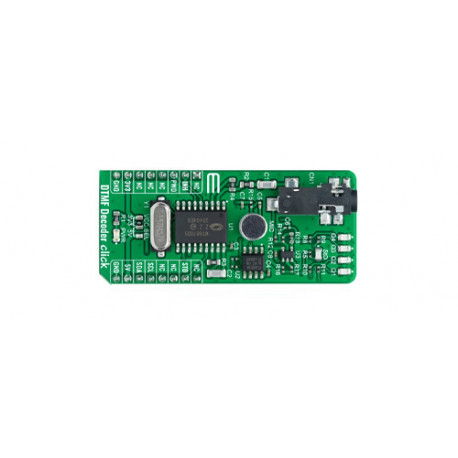

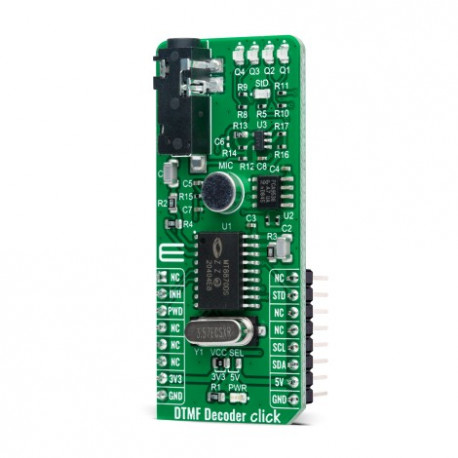

Basé sur un circuit intégré MT8870D, le module DTMF Click Board permet de décoder les signaux DTMF (Dual-Tone Multi-Frequency) à partir de votre microcontrôleur.
Doté d'une faible consommation et des performances élevées et ce module utilise des techniques de comptage numérique pour détecter et décoder les 16 paires de tonalités DTMF en un code à 4 bits. Chaque fois qu'une tonalité valide est détectée, il émet la valeur associée en binaire sur quatre LED, avec un indicateur supplémentaire qui clignote après chaque nouvelle tonalité. Ce module Click board ™ convient aux systèmes de radiomessagerie, à la télécommande, aux circuits de communications électroniques et à diverses autres applications.

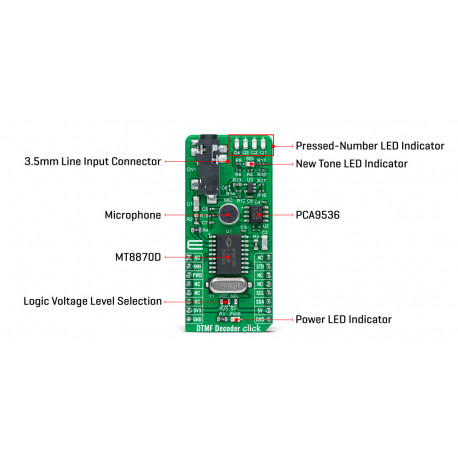

Le module a deux façons de détecter les tonalités: avec un téléphone portable avec une prise jack 3,5 mm qui fournit les signaux DTMF au décodeur MT8870D, ou en utilisant un microphone intégré utilisé pour écouter les tonalités DTMF générées par le téléphone portable.
Pouvant être alimenté sous 3.3 V ou 5 Vcc, le module pourra communiquer avec votre microcontrôleur à l'aide d'une interface standard I2C.
Des exemples de programmes dédiés aux ARM, dsPIC30/33 & PIC24, PIC, FT90, AVR et PIC32™ avec les compilateurs "BASIC" (mikroC) , "C" (mikroC) et "Pascal" (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.
Caractéristiques:
- Alimentation: 3,3V ou 5V
- Type: décodeur DTMF (MT8870D)
- 16 Dual-tones
- Microphone intégré
- Entrée Line sur jack 3,5 mm
- Interface: I2C

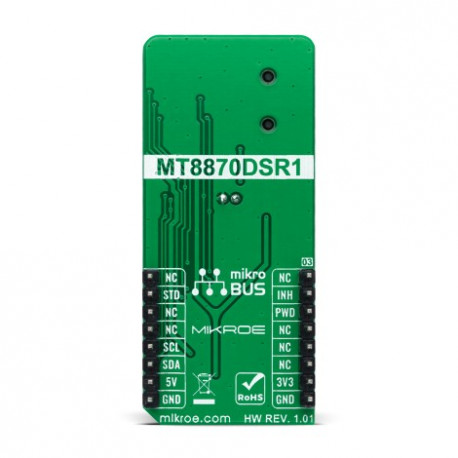

- Compatible: mikroBUS, mikroSDK
- Dimensions: 57,15 x 25,4 mm
Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

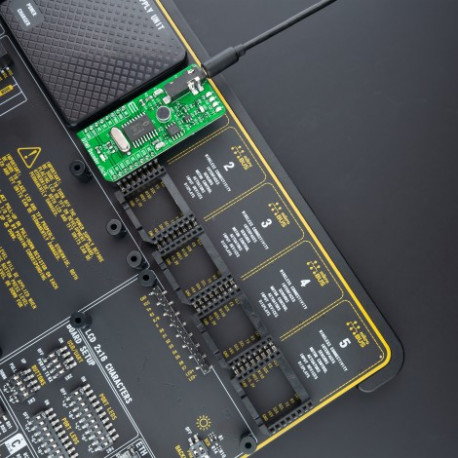

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).
A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.
Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™
Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)
Téléchargez également les fichiers sources de ces notes d'applications
Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.
En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).
Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
