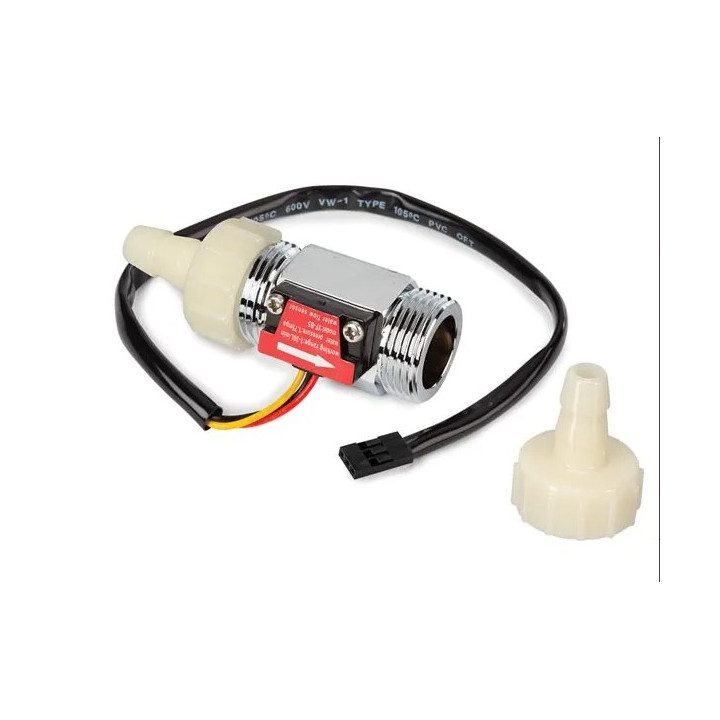

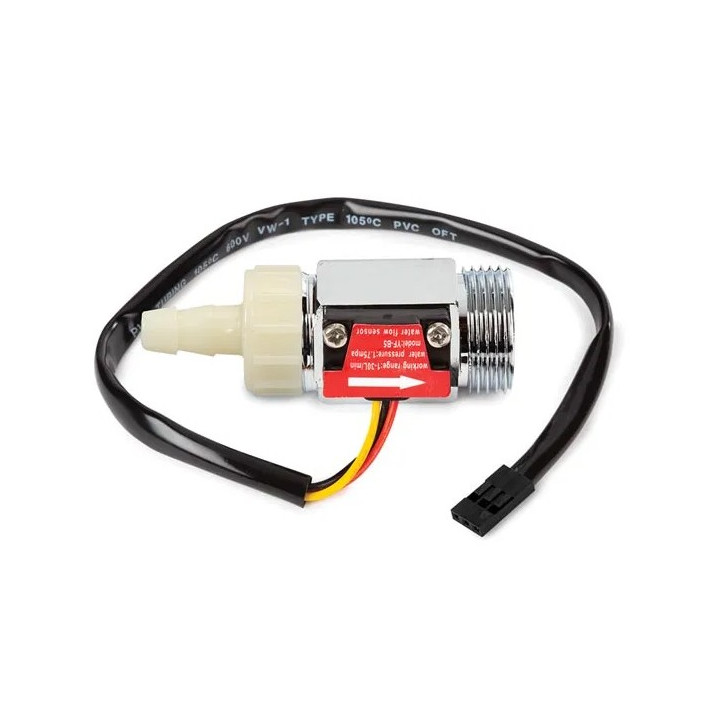

Débitmètre pour liquide WPSE470

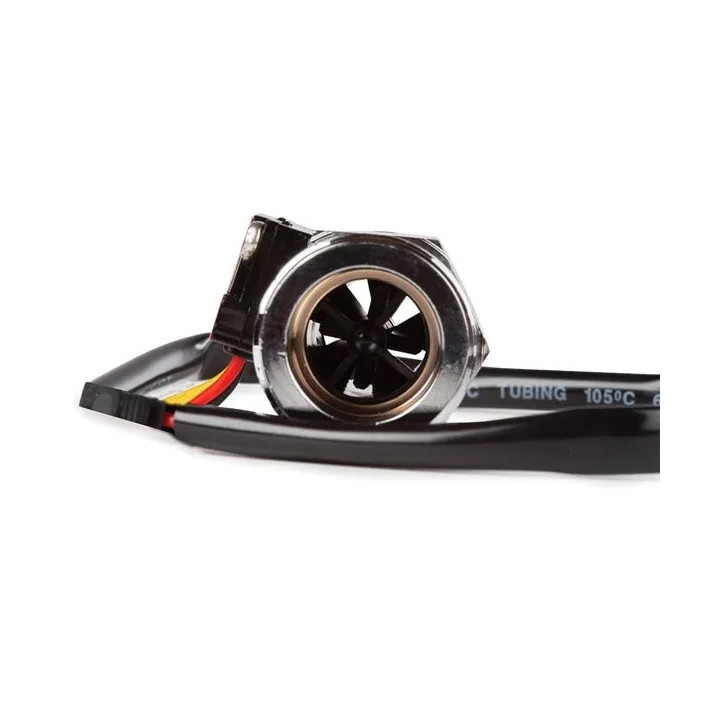

Ce capteur vous permettra de mesurer le débit d'un liquide (grâce à un système de moulinet équipé d'aimant et de capteur à effet hall). Pour tuyaux Ø 19,8 mm.
Ce capteur vous permettra de mesurer le débit d'un liquide (grâce à un système de moulinet équipé d'aimant et de capteur à effet hall). Pour tuyaux Ø 19,8 mm.
Lorsque le liquide traverse ce capteur, celui-ci génère des impulsions. Le signal d’impulsion est une onde carrée, donc en comptant les impulsions de la sortie du capteur, vous pouvez facilement calculer le débit de l’eau en litres par heure.
Avec sa sortie sur 3 fils: rouge (pour l'alimentation 4,7-15 Vcc), noir (masse) et jaune (sortie impulsion) il vous permettra de calculer le débit d'un liquide en comptant le nombre d'impulsion générer par le flux (chaque impulsion correspond à environ 3,3 ml).
Caractéristiques:
- Alimentation: 4,7 à 15 VCC
- Courant max. 10 mA @ 5 V
- Débit de mesure: 1 à 30 Litres / minute
- Température d'utilisation: -25°C à +80°C
- Pression d'eau: < 1,75 Mpa
- Filetage externe: G3 / 4 (3/4 po)
- Dimensions: NC
- Poids: 88 g
Note: ce capteur n'est pas un modèle de précision. La fréquence de ses impulsions peu varier légèrement en fonction de la vitesse d'écoulement du liquide, de la pression du liquide et de l'orientation du capteur. Il nécessitera un étalonnage pour bénéficier d'une précision accrue.
Ce capteur est exclusivement destiné à un usage ludique dans le cadre d'expérimentations diverses avec de l'eau douce froide. Ce dernier n'est pas conçu pour un usage industriel, ni autorisé pour être utilisé avec des liquides chauds, ni avec des liquides d'origine alimentaire (pour humain ou animaux), ni avec des carburants, ni avec des liquides explosifs ou inflammables.
