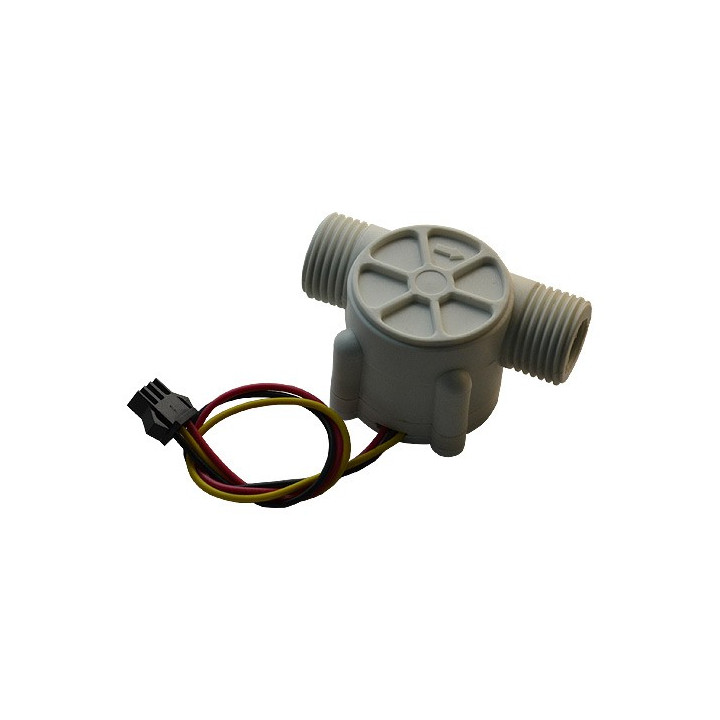

Débitmètre pour liquide
DEBIT-1
En cours d'approvisionnement
9,90 €
TTC
8,25 € HT
Dont 0,01 € d'eco-participation déjà incluse dans le prix
Ce capteur vous permettra de mesurer le débit d'un liquide (grâce à un système de moulinet équipé d'aimant et de capteur à effet hall). Pour tuyaux Ø 19,8 mm.
Ce capteur vous permettra de mesurer le débit d'un liquide (grâce à un système de moulinet équipé d'aimant et de capteur à effet hall). Pour tuyaux Ø 19,8 mm.
Avec sa sortie sur 3 fils: rouge (pour l'alimentation 5-24 Vcc), noir (masse) et jaune (sortie impulsion) il vous permettra de calculer le débit d'un liquide en comptant le nombre d'impulsion générer par le flux (chaque impulsion correspond à environ 2,25 ml).
Caractéristiques:
- Alimentation: 5 à 24 VCC
- Courant max. 15 mA @ 5 V
- Débit de mesure: 1 à 30 Litres / minute
- Température d'utilisation: 10 - 40°C
- Rapport cyclique de sortie: 50% ±10%
- Temps de montée: 0,04µs
- Temps de descente: 0.18µs
- Caractéristique débit / impulsion: Fréquence (Hz) = 7 x débit (L/min)
- Impulsion par litre: 450
- Durée de vie: 2000 000 cycles
- Raccord sur tuyaux: NPS avec Ø interne 12,7 mm / Ø externe 19,8 mm
- Dimensions: 63,5 x 35,5 x 35,5 mm
Note: ce capteur n'est pas un modèle de précision. La fréquence de ses impulsions peu varier légèrement en fonction de la vitesse d'écoulement du liquide, de la pression du liquide et de l'orientation du capteur. Il nécessitera un étalonnage pour bénéficier d'une précision accrue.
Ce capteur est exclusivement destiné à un usage ludique dans le cadre d'expérimentations diverses avec de l'eau douce froide. Ce dernier n'est pas conçu pour un usage industriel, ni autorisé pour être utilisé avec des liquides chauds, ni avec des liquides d'origine alimentaire (pour humain ou animaux), ni avec des carburants, ni avec des liquides explosifs ou inflammables.
