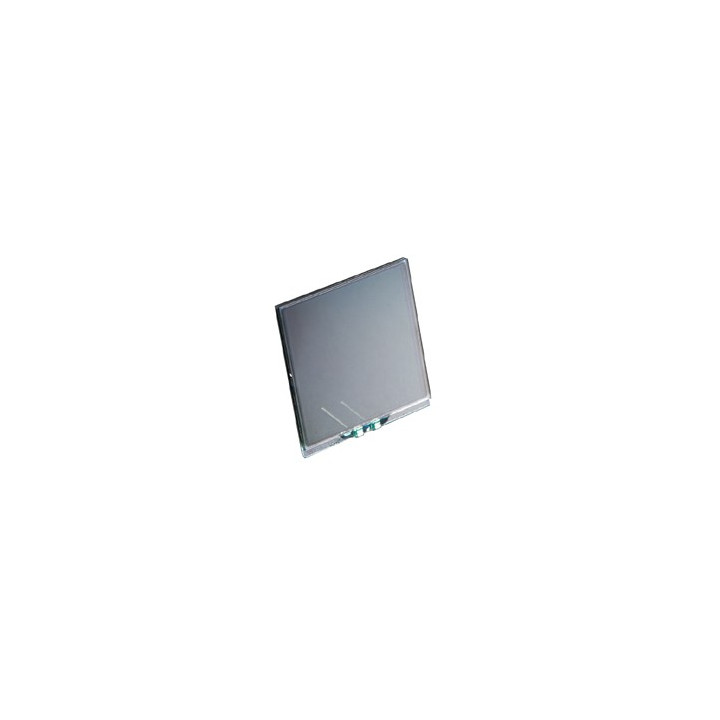

Dalle LCD occultante ADA3627 - Opacité réglable jusqu'à 95%

Qu'obtenez-vous lorsque vous alimentez une couche de cristaux liquides prise en sandwich entre deux feuilles de verre ? Cette dalle permet une fois alimentée de la rendre plus ou moins occultante suivant la tension appliqué à ces bornes .Idéal pour créer des projet ludique, révéler ou caché un objet car vous pouvez contrôler l'opacité de l'écran LCD.

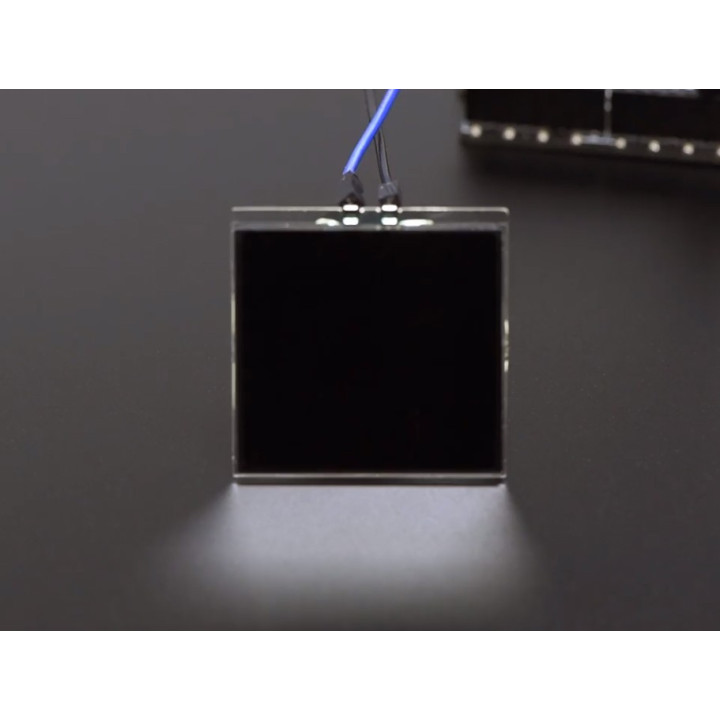

Dans ce produit, nous avons une petite pièce LCD qui filtrera ce que vous voyez à travers. Normalement, c'est une couleur grise teintée (car la lumière qui nous entoure n'est pas polarisée, elle n'est pas complètement claire). Il y a deux électrodes sur lesquelles vous pouvez appliquer une tension pour modifier l'opacité.  En modifiant la tension appliquée, cela bloquera de plus en plus la lumière. À partir d'environ 1,0 Vcc, le verre commencera à s'assombrir. À environ 4,0 V, le verre sera opaque. 5 V est la tension maximale recommandée. Entre les deux, vous obtiendrez des nuances plus foncées.

Notez qu’il n’est pas capable de bloquer 100 % de la lumière, mais env. 95% donc si vous mettez une lumière très vive derrière, vous verrez un peu de lumière briller !

Presque aucun courant n’est utilisé. Une fois activé avec une tension, le verre restera à ce niveau d'obscurité même si la tension est supprimée. Donc, si vous souhaitez l'allumer et l'éteindre, vous devrez le piloter avec un signal 0 V pour « l'ouvrir », ou connecter une résistance de drainage entre les deux broches pour couper la tension lorsqu'il n'est pas alimenté.

Attention ne pas appliquer une tension supérieure à 5Vcc au risque d'endommager la dalle LCD.

Si vous comptez l'allumer (le rendre opaque) pendant plus de quelques minutes, utilisez une onde carrée AC entre les deux broches pour éviter une polarisation DC qui pourrait l'endommager la dalle.


Caractéristiques:
- Alimentation: 1 à 5 Vcc max.
- 2 broches à souder
- LCD type TN
- Dimension totale: 36 x 36 x 1,8 mm
