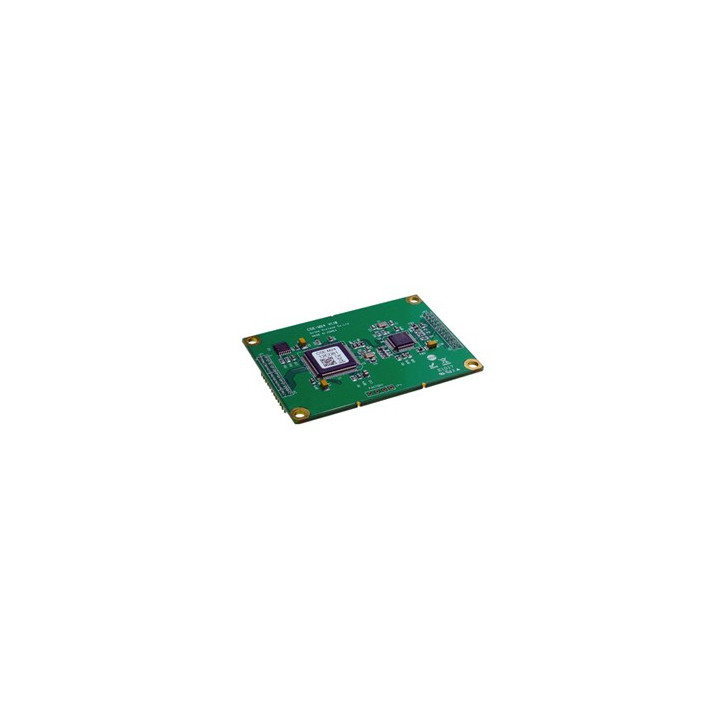

Convertisseur TCP IP UART CSEM24 - Module Réseau Série 4 Ports

Le module dispose de 2 rangées de 2 connecteurs mâles 12 points permettant d'avoir accès à tous les signaux nécessaires.

- Compatible broche à broche avec le EZL-410 (mais SSL non supporté).

Doté d'une adresse MAC, le "CSE-M24" pourra se voir attribuer une adresse IP et une valeur de masque au choix. Il vous sera également possible (grâce à un utilitaire dédié) de programmer son firmware afin qu'il puisse être utilisé au choix en mode Serveur (T2S), en mode Client (COD), en utilisation via commandes AT (ATC) ou pour des communications UDP (U2S).

Le module "CSE-M24" dispose de nombreux utilitaires de configuration et de test ainsi qu'un driver permettant de l'utiliser de façon "transparente" comme un port série virtuel côté PC (sous environnement Windows™).

Synoptique d'utilisation:
Ce module permettra donc d'implémenter rapidement une communication réseau TCP/IP à toute base microcontrôlée dotée de plusieurs liaisons séries.


Sérial Tunneling



Sérial Device Server

Caractéristiques de base

Interface série 4 x UART (niveau TTL 3,3V)
RXD, TXD, RTS (TXDE pour RS485), CTS
Mémoire ROM: 256 K - RAM: 2 M
Port série
300~460800 bps (300~230400 en RS485 et Xon/Xoff)
8bits, 7bits avec parité
Parité (None, Even, Odd, Mark, Space)
Bit de Stop (1, 1.5, 2)

Interface réseaux

10/100 Base- TX Ethernet
Ethernet Speed Auto Sense
Cable droit ou croisé (détection automatique)
Protocole IPv4/IPv6 dual stack, ICMPv6/TCPv6/UDPv6
TCP, UDP, IP, ICMP, ARP, TELNEL
DHCP, PPPoE, DNS, DDNS
Sécurisé Filtre IP et MAC - Restriction host ou network
Mot de passe
Configuration possible ezManager, Telnel, AT command
Alimentation 3.3 Vcc / 270 mA
Dimensions 70 x 50 x 9 mm


La mise en oeuvre du module "CSE-M24" ne nécessite qu'une simple alimentation +3.3 V associée à un connecteur "Ethernet" RJ45 isolé (proposé en option au bas de la page) + une résistance + un condensateur.

Le module "CSE-M24" pourra être directement soudé sur votre platine ou inséré sur des connecteurs femelles (également proposés en option au bas de la page).
