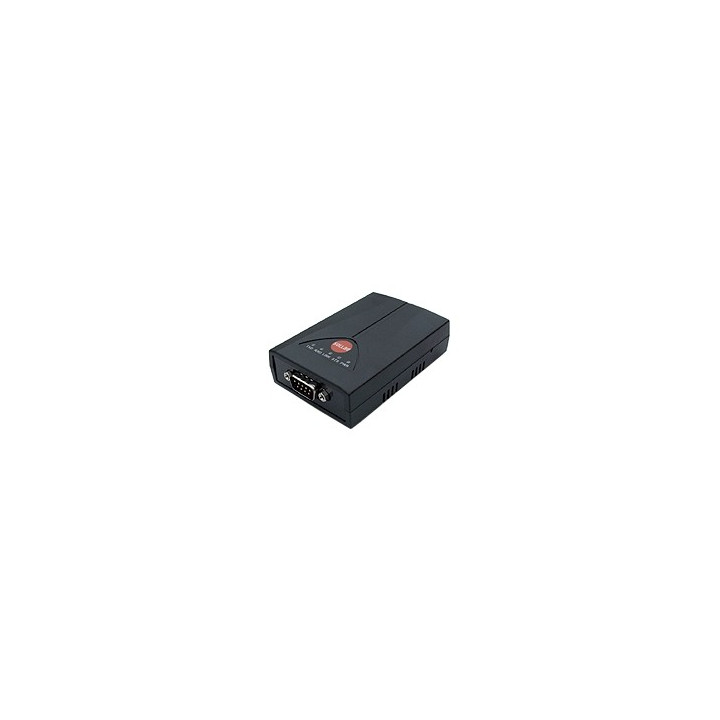

Convertisseur TCP IP RS232 CSEH25 pour communication série Ethernet

Economique, très simple à mettre en oeuvre et de très petites dimensions, le boîtier "CSE-H25" fait office de convertisseur "TCP/IP <> RS-232". Ce dernier permettra ainsi de communiquer avec n'importe quel dispositif série au travers d'une liaison Ethernet / Internet.


Bénéficiant d'une gamme de températures étendues (-40°C à +85°C) et d'une multitude de modes de fonctionnement avancés: gestion "multi-connexions" gestion de protocole "DNS", fonctions sécurités SSL3.0/TLS1.0, SSH2.0, IP filtering, Password, etc...), le boîtier "CSE-H25" est donc tout indiqué pour les utilisations en milieux industriels.





En utilisant le boîtier "CSE-H25", votre application sera dès lors accessible depuis n'importe quel point du réseau (et éventuellement depuis l'extérieur via Internet). Grâce à lui vous pourrez communiquer avec n'importe quel dispositif série au travers d'une liaison Ethernet / Internet (10/100 Base-T). Pour ce faire, il vous sera possible (via un utilitaire dédié) de programmer le firmware du boîtier afin qu'il puisse être utilisé au choix en mode Serveur (T2S), en mode Client (COD), en utilisation via commandes AT (ATC) ou pour des communications UDP (U2S).





Le boîtier "CSE-H25" dispose de nombreux utilitaires de configuration et de test ainsi qu'un driver permettant de l'utiliser de façon "transparente" comme un port série virtuel côté PC (sous environnement Windows™).





En configurant un boîtier en mode Client (COD) et un autre boîtier en mode Serveur (T2S), il vous sera possible de réaliser un dispositif de transmission de type "tunneling entre 2 boîtiers.










Caractéristiques de base

• Processeur ARM7 Core
• Mémoire ROM: 256 K - RAM: 64 K
• Port série
• RS232 (RXD/TXD/RTS/CTS/DTR)
• LAN
• 10-100 Base - T Ethernet
• Protocole TCP, UDP, IP, ICMP, ARP, Ethernet, TELNET
• TFTP, DHCP, PPPoE, DNS, DDNS
• Telnet COM Port Control Option (RFC 2217)
• Sécurité SSL, SSH, IP & MAC filtreing - Restrict host or network, Password for Configuring
• Mode de communication TCP server (T2S)
• TCP client (COD)
• TCP server/client with AT command (ATC) - Patent
• UDP mode (U2S)
• Configuration possible Telnet, Utilitaire "ezManager", Commandes AT
• Alimentation 5 Vcc
• Consommation 200 mA
• Dimensions 87 x 57 x 24 mm
• Poids 70 g env.
• Températures d'utilisation Plage étendue de -40°C à +85°C




La mise en oeuvre du boîtier "CSE-H25" ne nécessite qu'une simple alimentation +5 Vcc associée à un câble "Ethernet" et à un câble de liaison série (proposés en option au bas de la page).
