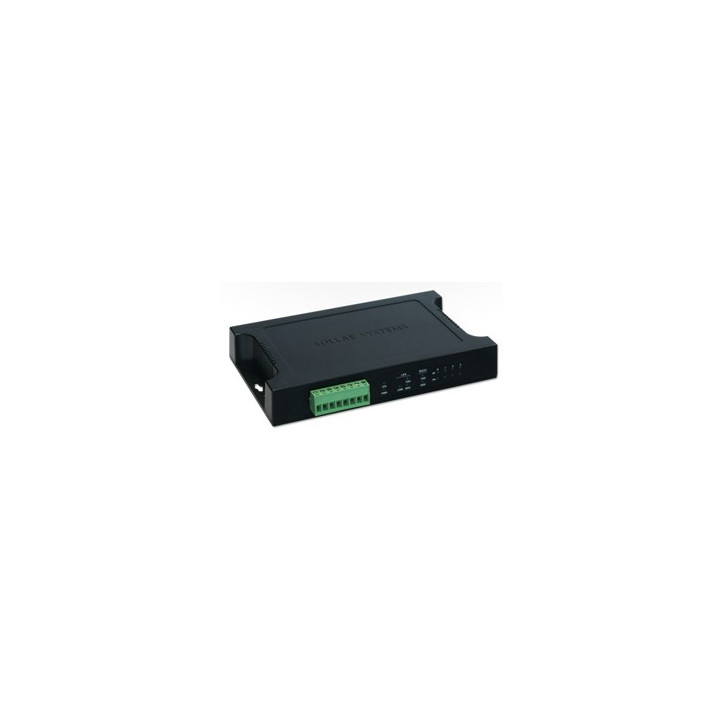

Serveur web CIE-H14A interface 4 entrées 4 sorties + RS232 Sollae Systems

Le boitier CIE-H14A est une passerelle d'entrées/sortie distantes équipée de 4 ports d'entrée tout-ou-rien (opto-couplés) et de 4 ports de sortie sur relais. Un connecteur sub-D 9 broches présent sur le boitier vous permettra également de communiquer avec n'importe quel dispositif série au travers d'une liaison Ethernet / Internet (10/100 Base-T).





Les ports d'entrées sont destinés à détecter l'apparition/disparition d'une tension (24 Vcc max.).



A noter qu'une petite platine d'interface optionnelle (voir en haut à droite de cette page) vous permettra de détecter si nécessaire des contacts secs (en vue et place de tensions).


Le boitier CIE-H14A prend en charge le protocole Modbus TCP. Vous pouvez contrôler/surveiller des équipements/capteurs situés dans des endroits distants à partir d'un logiciel PC, d'une application mobile, d'une IHM ou d'autres appareils Modbus TCP.





Vous pouvez utiliser un logiciel appelé ModMap ou tout autre logiciel/application (à développer par vos soins) prenant en charge  le protocole Modbus TCP.





Le CIE-H14A est également équipé d'un serveur Web intégré avec une page Web préchargée, vous pouvez donc utiliser n'importe quel navigateur Web sur un PC / tablette / smartphone pour accéder à sa page Web afin de contrôler/surveiller les équipements/capteurs. La page Web est personnalisable afin que vous puissiez facilement modifier l'interface utilisateur Web si nécessaire.


Fonctionnement en mode Switch
Dans ce mode les entrées du boitier CIE-H14A (#1) pilotent la sortie du boitier CIE-H14A (#2) et inversement.



Il est également possible de gérer plus d'entrées/sorties en utilisant différents modèles de boitiers Sollae (voir plus d'information dans la vidéo ci-dessous).




Mode autonome pour fonctionnement par macro
Le boitier CIE-H14A peut également fonctionner en mode macro. Ce mode permet de définir automatiquement l'état de la sortie en fonction de celle des entrées.




Caractéristiques du boitier CIE-H14A
- Port série  RS-232 (RXD / TXD / RTS / CTS / DTR / DSR) - 300 bps à 230400 bps - Parité - 1/1,5/2 bits de stop - 5/6/7/8 bits de données
- Entrées 4 isolées par optocoupleurs (24Vcc max)
- Sorties 4 relais (contact sec 1 T - Utilisation sous 28 Vcc max. / 5 A max.)
  Le boîtier n'est pas prévu pour piloter des dispositifs alimentés sur le secteur.
- LAN 10/100 Base - T Ethernet
- Protocole TCP / UDP / IP / ICMP / Ethernet / TELNET /TFTP / DHCP / PPPoE / DNS / HTTP / Modbus/TCP
- Alimentation: 8,5 Vcc à 38 Vcc (12V conseillée)
- Consommation: 3W (sous 12V)
- Dimensions (sans câble): 174 x 123 x 28 mm
- Plage de température étendu: -40°C à +70°C
