Convertisseur niveau tension IOLCB8CH pour microcontrôleurs 5-24V vers 3,3V/5V

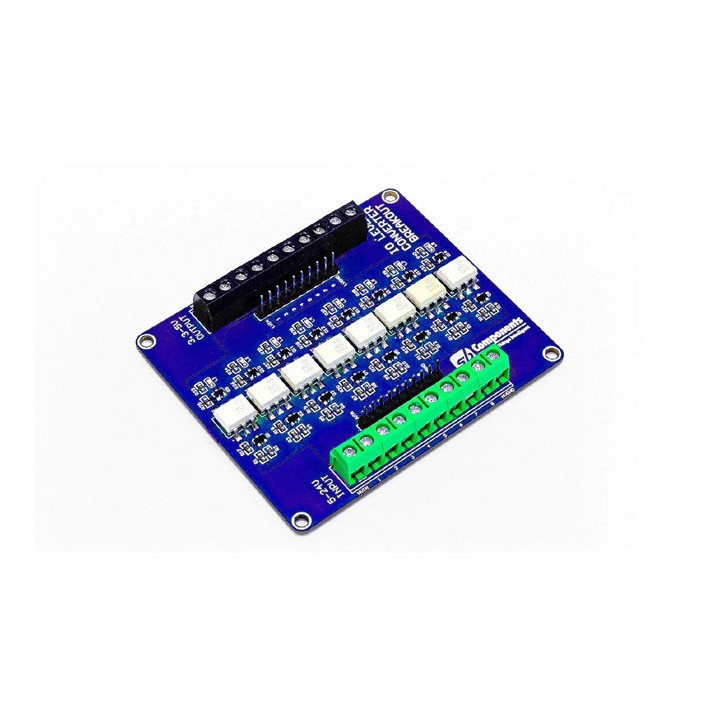

Cette platine équipée de 8 entrées optocouplées permet de raccorder des dispositifs avec des niveaux de tension allant de 5 à 24 Vcc sur la plupart des microcontrôleurs avec des niveaux d'entrées 3,3V ou 5Vcc (comme un Arduino, Raspberry Pi, micro:bit, etc...). Elle pourra être également utilisée comme simple platine de conversion de niveau 5V vers 3,3V.

Grace à ses entrées entièrement isolées branchez en toute sécurité des signaux avec des niveaux de tensions nominales entre 5 à 24V (maximum 40V) sur un microcontrôleur. Idéal pour des dispositifs avec des niveaux de tensions bien plus important que ce que peu supporter en principe un microcontrôleur.

La sélection du niveau de sortie est déterminée par la tension de référence appliquée sur la sortie LVIN (3,3V ou 5V suivant le microcontrôleur utilisé).

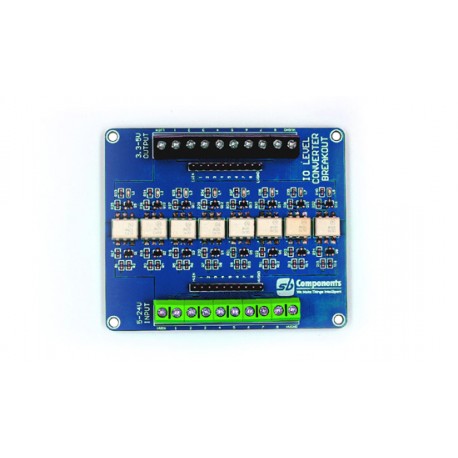

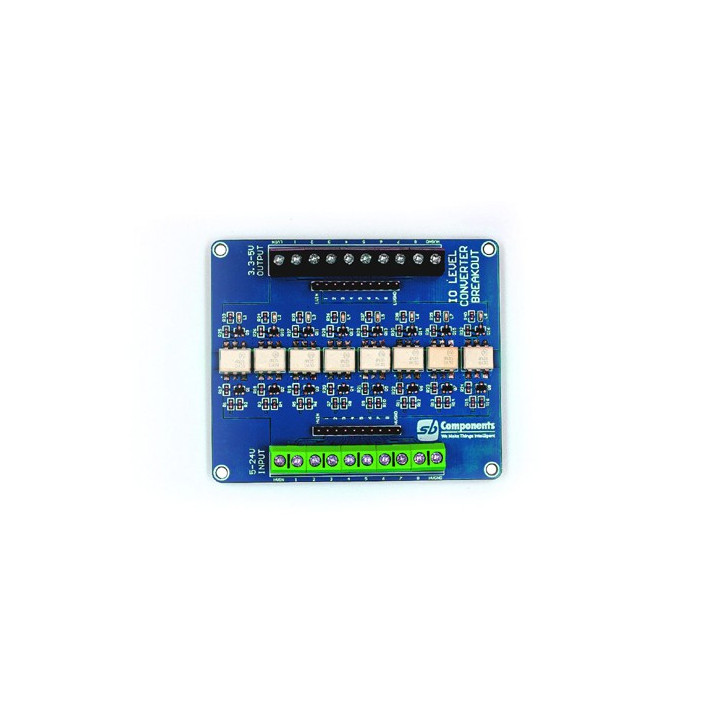

Simple à utiliser le raccordement pourra se faire depuis des borniers à vis ou sur des connecteurs mâles (au pas de 2,54 mm) à l'aide de câbles straps par exemple (proposé en option).

Caractéristiques:

• Convertisseur de niveaux 5-24V vers niveau 3,3V ou 5V
• 8 entrées/sorties avec isolation optique
• Tension nominale sur les entrées: 5V à 24Vcc (40V maximum)
• Tension de sortie 3,3V ou 5V
• Fréquence max.: 5 Khz
• 8 leds d'états sur les sorties
• Raccordement sur borniers à vis ou connecteurs mâles (2.54 mm)
• 4 trous de fixation Ø 3 mm
• Dimensions:  nc
