Convertisseur ISO ADC 2 click MIKROE4166 avec AD7091R

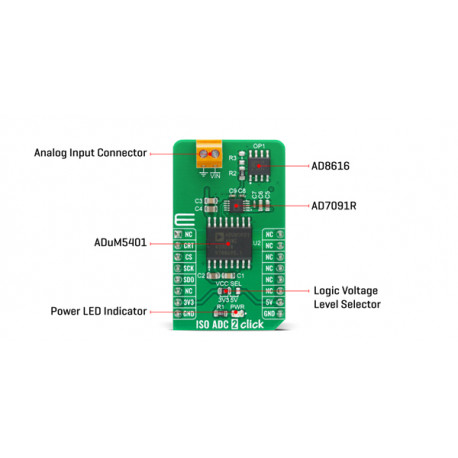

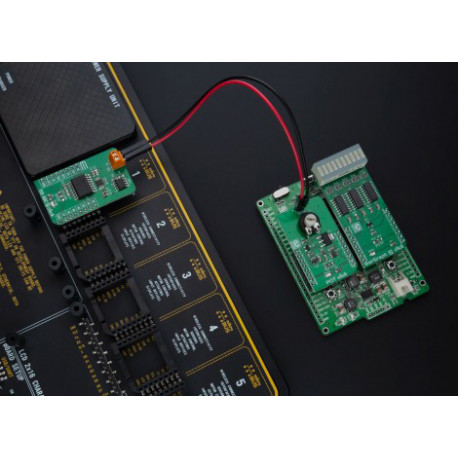

Basé sur un AD7091R (un convertisseur analogique-numérique ADC) à approximations successives 12 bits et d'un convertisseur CC-CC isolé ADuM5401, ce module Click board ™ permet un fonctionnement à alimentation unique et se compose de trois composants actifs un AD8616 (un circuit de décalage de niveau), un AD7091R (un étage ADC) et un ADuM5401 (un étage d'isolation de sortie).

L'AD8616 a été choisi pour cette application en raison de sa faible tension de décalage, de son faible courant de polarisation et de son faible bruit. La sortie de l'OpAmp est de 0,1 V à 2,4 V, ce qui correspond à la plage d'entrée du CAN (0 V à 2,5 V) avec une marge de sécurité de 100 mV pour maintenir la linéarité. Un filtre RC unipolaire (R2 / C9) suit l'étage de sortie OpAmp pour réduire le bruit hors bande.

Des exemples de programmes dédiés aux PIC avec les compilateurs C (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Le module s'interface avec un bus SPI™et GPIO

• Alimentation: 3,3V ou 5V
• Convertisseur ADC 12 bits isolé
• Interface: GPIO, SPI
• Dimensions: 42,9 x 25,4 mm
• Poids: 19 g

Vous trouverez sur le site de MikroElektronika des exemples de programmes dédiés aux PIC, PIC32™, dsPIC30/33 & PIC24, AVR, FT90x et ARM avec les compilateurs "C" (mikroC), "PASCAL" (mikroPascal), "BASIC" (mikroBASIC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
