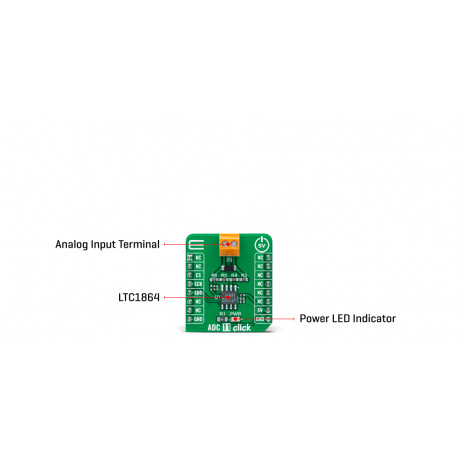

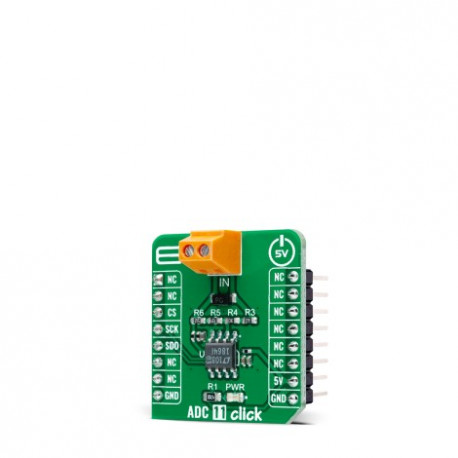

Module convertisseur analogique numérique MIKROE4593 Click Board™

Avec un courant d'alimentation typique de seulement 85 0µA à la fréquence d'échantillonnage maximale, le LTC1864 est parmi les ADC disposant de la plus faible consommation. Après la conversion, le LTC1864 passe en mode veille à faible consommation, ce qui réduit encore le courant d'alimentation.

L'entrée analogique à haute impédance et la capacité de fonctionner avec des tensions réduites jusqu'à 1 V pleine échelle permettent une connexion directe aux sources de signal dans de nombreuses applications, éliminant ainsi le besoin d'étages de gain externes. Équipé de l'interface série SPI à 3 fils et d'un rapport taux d'échantillonnage / puissance extrêmement élevé, ce Click board ™ représente une solution idéale pour les systèmes compacts, à faible puissance et à grande vitesse.

Le module ADC 11 click pourra communiquer avec votre microcontrôleur via une interface SPI standard. Le LTC1864 possède une horloge de conversion interne afin que la fréquence d'horloge n'affecte pas la conversion. Ce fait permet à la fréquence d'horloge de fonctionner à 20 MHz sans se soucier du statisme d'échantillonnage et de maintien à des fréquences d'horloge basses ou de cadencement de l'ADC trop rapide à des fréquences d'horloge élevées. Le transfert de données ne nécessite que 16 cycles d'horloge, ce qui minimise le temps nécessaire pour transférer les données. La conversion entière peut être transférée en seulement 800 ns si l'horloge de conversion fonctionne à la fréquence maximale de 20 MHz.

Le module est prévu pour être alimenté sous +5 V.

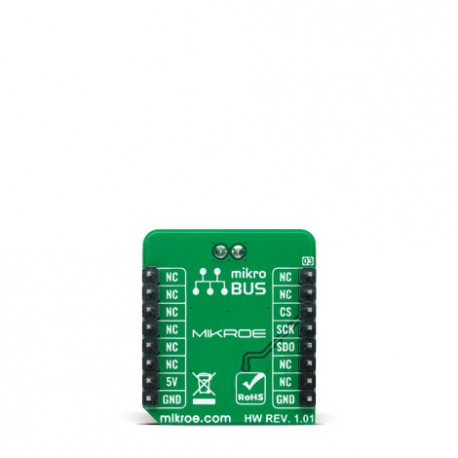

Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
