Convertisseur ADC I2C 16bits Grove 109020041

Basé sur un ADS1115IDGST, le module Grove convertisseur ADC I2C 16-bits à 4 canaux de chez Seeed Studio vous permettra de raccorder jusqu'à 4 capteurs à sortie analogique (non livrés) sur l'interface I2C d'un microcontrôleur (comme Arduino® ou compatible, Raspberry Pi, etc...).

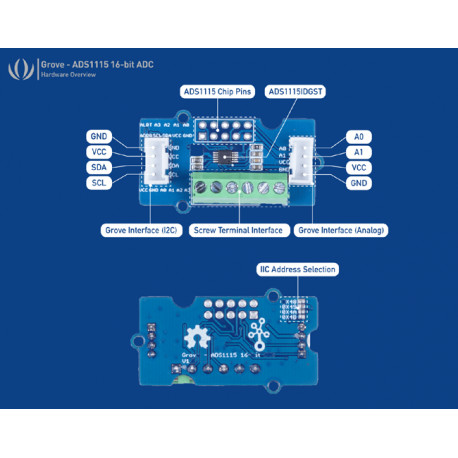

Pour raccorder vos capteurs vous avez 3 possibilités*:
- Soit utiliser 2 entrées (A0 et A1) accessibles sur un connecteur au format Grove
- Soit utiliser jusqu'à 4 entrées (A0, A1, A2, A3) sur des borniers à vis
- Soit utiliser jusqu'à 4 entrées (A0, A1, A2, A3) sur un connecteur mâles (livré) au pas de 2,54 mm (à souder par vos soins)

Le raccordement sur l'interface (I2C) de votre microcontrôleur (non livré) pourra se faire:
- Soit depuis un connecteur au format Grove à l'aide du câble livré par l'intermédiaire d'une platine d'interface Grove (proposées en option)
- Soit depuis le connecteur mâle (livré) au pas de 2,54 mm (à souder par vos soins)





L'adresse I2C étant modifiable (si besoin) par pont de soudure au dos du module (parmi 4 adresses au choix), vous pourrez ainsi utiliser plusieurs modules convertisseur ADC pour y connecter encore plus de capteurs analogiques.

Le module est livré son câble de raccordement au format Grove (20 cm).



Exemple de raccordement (le module compatible Arduino® et la Base Shield ne sont pas livrés avec le module)


*Attention, lorsque vous utilisez plusieurs entrées, certaines d'entres elles étant également accessibles sur les différents connecteurs (Grove, bornes à vis et connecteur mâle) veillez à ne rien brancher sur celles déjà utilisées.


Vous trouverez sur le site du fabriquant des exemples de codes sources et librairies pour Arduino et Raspberry Pi.


Caractéristiques:

• Tension d'alimentation: 3,3Vcc à 5Vcc
• Convertisseur ADC ADS1115IDGST
• Résolution: 16 bits
• Vitesse d'échantillonnage: 8 à 860 éch./sec
• Livré avec un connecteur mâle 2x5 contacts au pas 2,54 mm (à souder)
• Jusqu'à 4 entrées séparées ou 2 entrées différentielles
• Entrées analogiques: 2 entrées (A0 et A1) sur connecteur Grove ou 4 entrées (A0, A1, A2 et A3) sur bornes à vis ou connecteur mâle 2,54 mm
• Interface I2C (sur connecteur Grove ou connecteur mâle 2,54 mm)
• Adresse I2C: 0x48 (par défaut) / 0x49 / 0x4A / 0x4B (par pont de soudure)
• Codon Grove livré (20 cm)
• Dimensions: 40 x 20 mm


Exclusivité Lextronic


En achetant ce module Grove chez Lextronic, vous recevrez gratuitement un jeu de support qui vous permettra de le fixer sur une base de travail additionnelle (proposée en option au bas de la page).

De formes et de formats divers (conception Lextronic déposée), ces supports (appelés R.I.P) sont très largement plébiscités par le monde éducatif (collèges, lycées, écoles d'ingénieurs...). Ils vous permettront de clipser en un instant vos modules Grove en position horizontale ou verticale sans avoir à visser ces derniers. Vous disposerez dès lors d'une base de travail sans équivalent vous permettant d'uniformiser, de rationaliser et de transporter vos montages. Cliquez ici pour une description détaillée des supports et base "R.I.P".



Ne commandez plus vos modules Grove n'importe où... Ayez le réflexe Lextronic pour recevoir gratuitement votre support R.I.P avec ce dernier !

Vous avez déjà commandé vos modules Grove ailleurs ? Pas de panique... nous proposons également les supports R.I.P seul au détail en option au bas de la page.
