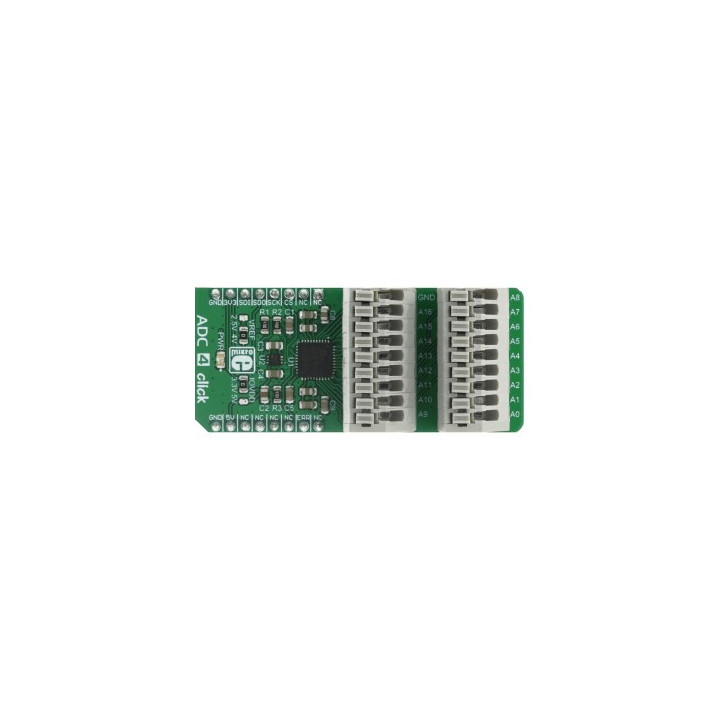

Module Convertisseur ADC 4 click MIKROE2879 avec 24 bits et 250 kSPS

Le convertisseur utilisé (AD7175-8) se pilote via une liaison SPI. En plus de la source de tension de référence interne de 2,5 V, le module ADC 4 click est également équipé d'un circuit de tension de référence externe, qui fournit 4,096 V.

Enfin, une tension de référence personnalisée - jusqu'à 5 V peut être connectée aux entrées multiplexées du convertisseur ADC. Ces options donnent beaucoup de flexibilité dans le choix de la bonne tension de référence pour n'importe quel espace d'application.

Le raccordement des tensions à mesurer se fait par l'intermédiaire de borniers à vis.

Le module peut être alimenté sous +3,3 V ou +5 V.

Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
