Convertisseur ADC 13 MIKROE4743 pour microcontrôleur 32 bits

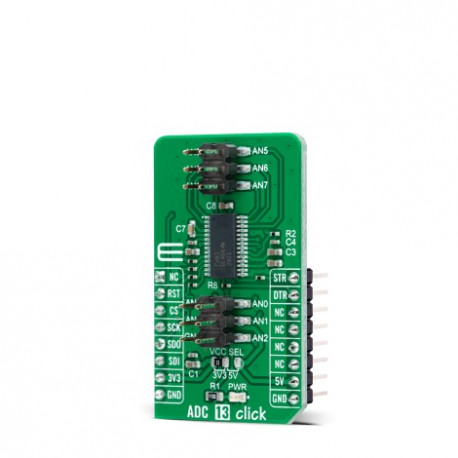

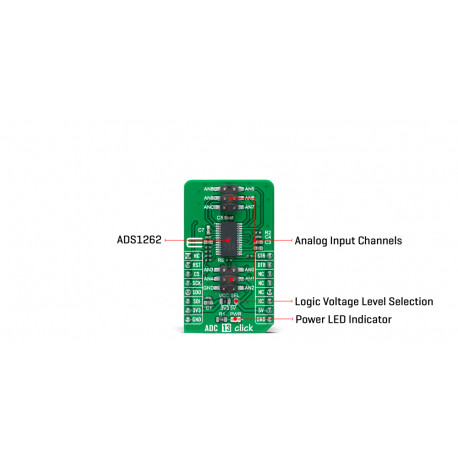

Le module ADC 13 Click exploite un circuit intégré de type ADS1262 Texas Instruments™ qui s'apparente à un ADC à faible bruit, faible dérive, 38,4 kSPS, delta-sigma (ΔΣ) avec un PGA intégré et référence et moniteurs de défauts internes. Ce CAN 32 bits fournit des débits de données de sortie de 2,5 à 38 400 SPS pour une flexibilité de résolution et de débits de données sur diverses applications. L'architecture à faible bruit et faible dérive de l'ADC rend ces dispositifs adaptés à la numérisation précise de transducteurs de faible niveau, tels que les ponts de cellules de charge et les capteurs de température.

Après le multiplexeur d'entrée, l'ADS1262 est doté d'un CMOS à haute impédance, un amplificateur à gain programmable, qui fournit une tension et un bruit de courant faibles, permettant une connexion directe aux transducteurs de bas niveau. Le gain PGA est programmable de 1 à 32 V/V par pas binaires, peut être contourné pour permettre à la plage d'entrée de s'étendre sous la terre et dispose de moniteurs de dépassement de tension pour améliorer l'intégrité du résultat de la conversion.

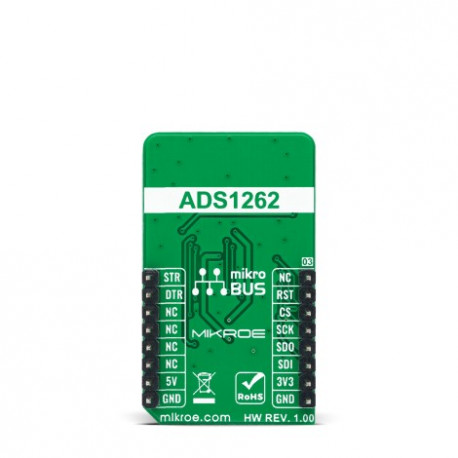

L'ADS1262 pourra communiquer avec votre microcontrôleur à l'aide de l'interface série SPI standard avec une fréquence maximale de 8 MHz pour lire les données de conversion, configurer et contrôler l'ADC. Les conversions ADC, qui peuvent être programmées en mode d'exécution libre ou effectuer des conversions ponctuelles, sont lancées par une broche de contrôle STR, acheminée vers la broche PWM du connecteur mikroBUS™, ou par des commandes.

Le module ADC 13 Click peut fonctionner sous 3,3 V ou 5 V.

Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.



Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Encore plus de code source pour vos modules Click™ Board !

Nous proposons désormais également des notes d'applications concernant les modules Click Board et les Arduino™



Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
