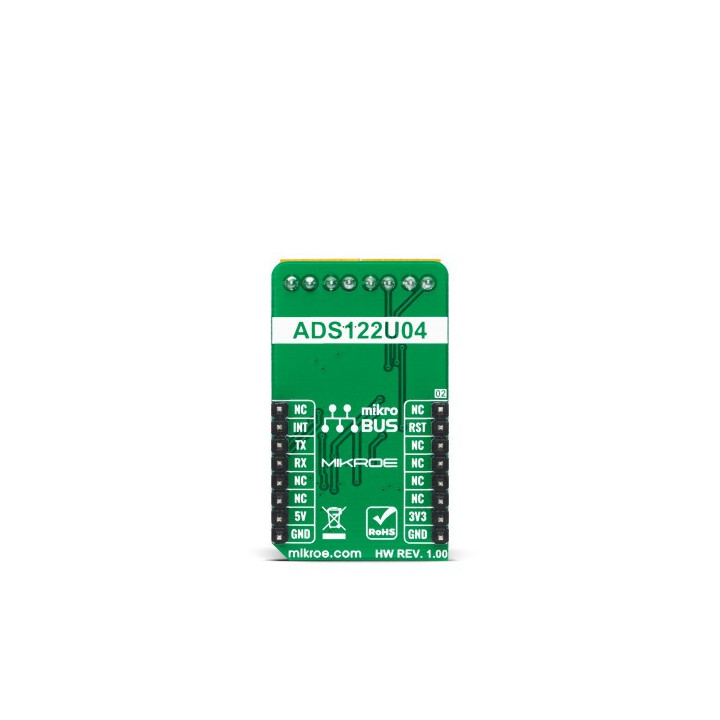

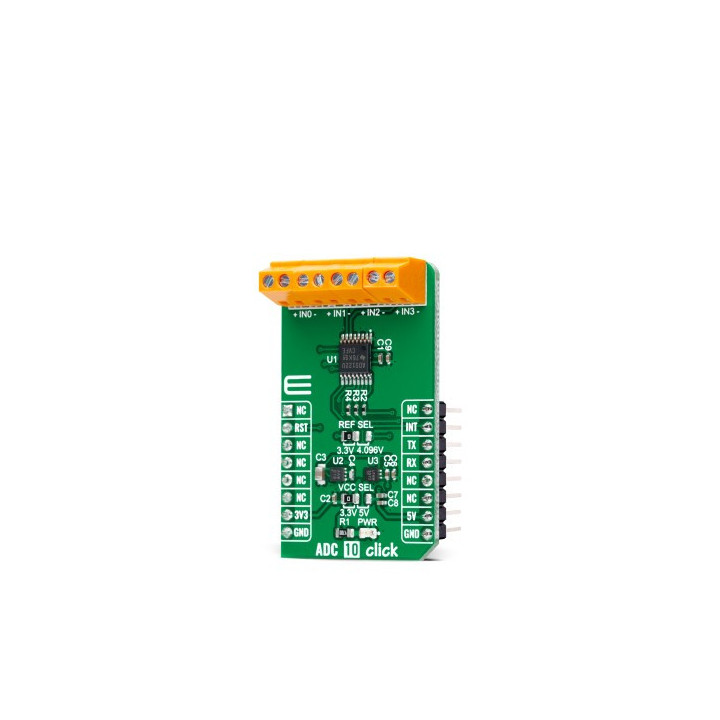

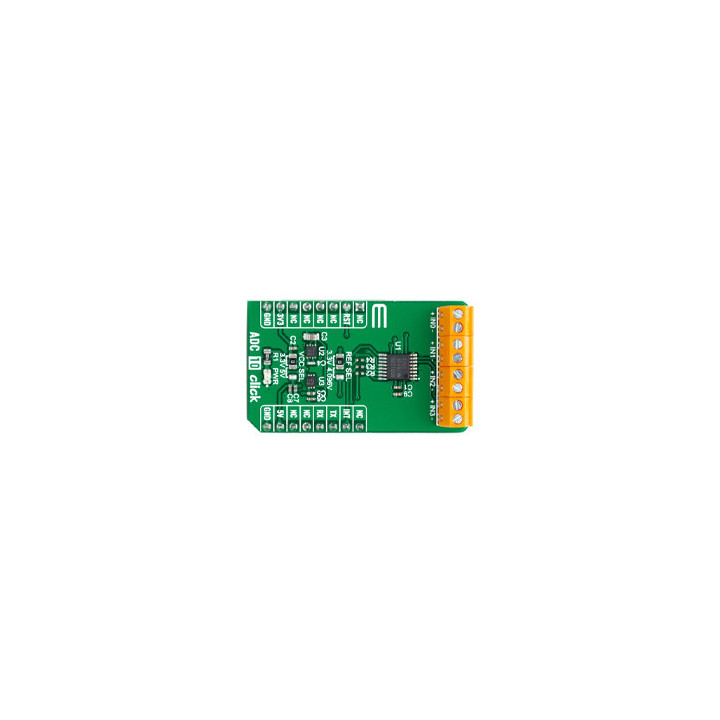

Convertisseur ADC 10 MIKROE4488 avec interface UART intégrée

le module dispose de deux entrées différentielles ou de quatre entrées asymétriques via un multiplexeur d'entrée flexible, un amplificateur de gain programmable jusqu'à 128, deux sources de courant d'excitation programmables, une référence de tension, un oscillateur et un capteur de température. L'ADS122U04 offre des conversions à des débits de données allant jusqu'à 2000 échantillons par seconde avec stabilisation en un seul cycle.

Le convertisseur A / N mesure un signal différentiel porté à ses bornes d'entrée, qui représente la différence de tension entre les nœuds + et - de la borne d'entrée. L'ADS122U04 dispose de deux modes de conversion disponibles: la conversion à une seule prise et le mode de conversion continue. En mode de conversion Single-Shot, l'ADC effectue une conversion du signal d'entrée sur demande, stocke la valeur dans un buffer de données interne, puis entre dans un état de faible consommation pour économiser l'énergie. En mode de conversion continue, l'ADC commence automatiquement la conversion dès que la conversion précédente est terminée.

Le module ADC 10 Click pourra communiquer avec votre microcontrôleur en utilisant une interface UART à 115 200 bps avec les broches RX et TX couramment utilisées pour le transfert de données. La broche d'interruption acheminée sur la broche INT de la prise mikroBUS ™ est utilisée par ADS122U04 pour indiquer quand un nouveau résultat de conversion est prêt pour la récupération ou peut être configuré en plus comme broche GPIO. Parallèlement à cette fonctionnalité, ce Click board ™ dispose également d'une fonction de réinitialisation acheminée sur la broche RST de la prise mikroBUS ™ qui mettra l'ADS122U04 dans l'état de réinitialisation en pilotant la broche RST HIGH. Lorsqu'une réinitialisation se produit, les registres de configuration sont réinitialisés aux valeurs par défaut et le périphérique entre dans un état de faible consommation.

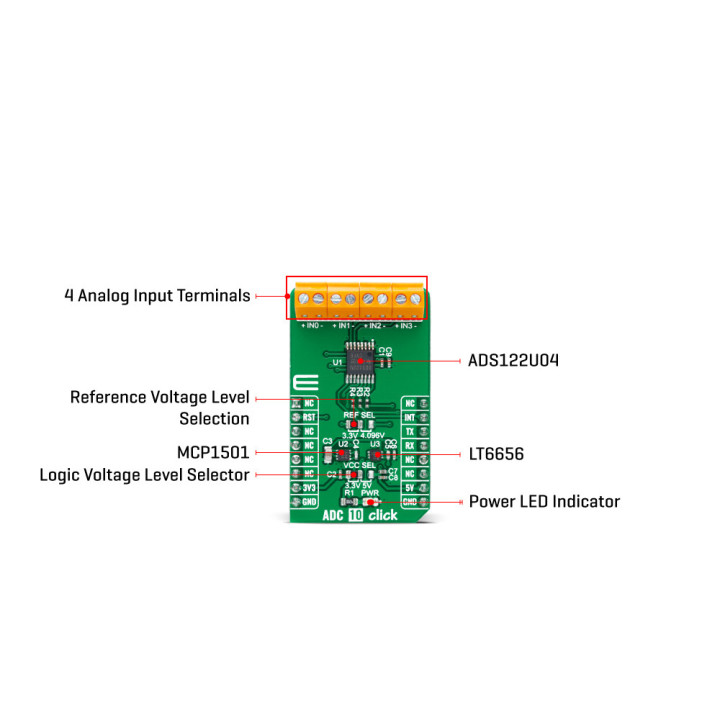

Outre sa référence interne de 2,048 V, l'ADS122U04 peut utiliser des valeurs de tension de référence supplémentaires pour les applications qui nécessitent une tension de référence différente ou une approche de mesure ratiométrique. Le niveau de tension de référence peut être sélectionné en positionnant le cavalier SMD étiqueté REF SEL à une position appropriée en choisissant entre 3,3 V fourni par le MCP1501 ou 4,096 V fourni par LT6656 . Ces tensions peuvent être utilisées comme entrée de référence qui se traduit par une précision et une stabilité.

Le raccordement des tensions à mesurer se fait par l'intermédiaire de borniers à vis.

Le module peut être alimenté sous +3,3 V ou +5 V.

Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
