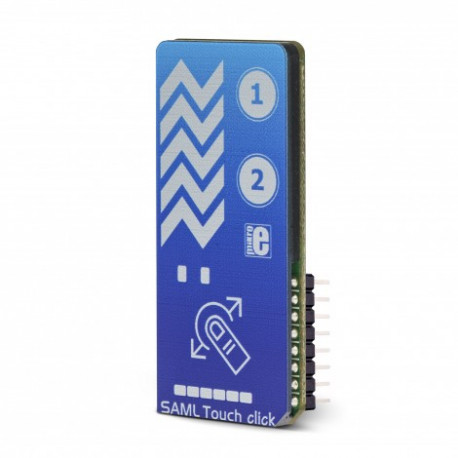

Module Click Board avec Contrôleur tactile capacitif MIKROE3414 et ATSAML10

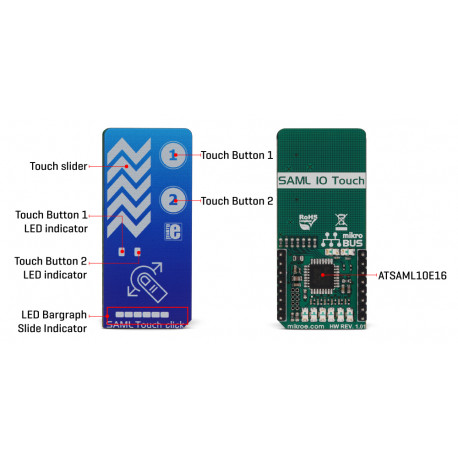

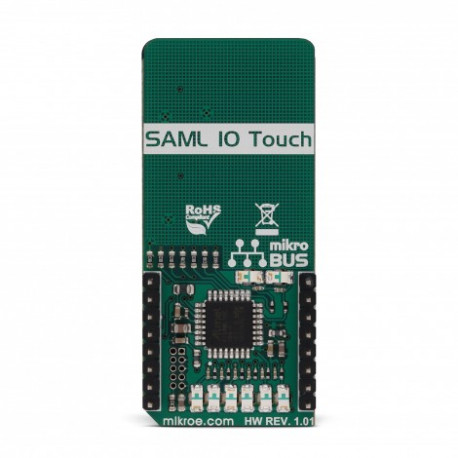

Le composant principal utilisé sur le module SAML click est un microcontrôleur ATSAML10 ARM® Cortex® 32 bits de Microchip™. Parmi ses nombreuses fonctionnalités, ce microcontrôleur intègre un module PTC (Peripheral Touch Controller) qui en fait une solution parfaite pour diverses applications tactiles capacitives.

Ce module PTC offre de nombreux avantages par rapport à des solutions similaires. Le plus distinctif est sa capacité d'acquisition parallèle, lui permettant de traiter toutes les entrées en parallèle et la détection simultanée de plusieurs événements tactiles. Cela augmente la réactivité de l'interface tactile, par rapport aux circuits d'acquisition séquentiels traditionnels. Il offre également une meilleure immunité au bruit et une plus grande robustesse lorsqu'il est utilisé dans un environnement difficile et humide. Cela permet au module Click board ™ d'utiliser une couche d'acrylique, tout en détectant les événements tactiles avec une précision parfaite.

Une autre caractéristique du module PTC est de permettre aux capteurs tactiles de fonctionner lorsqu'ils sont exposés à l'humidité, à la sueur, à la pluie et même à l'eau courante. N'importe lequel de ses canaux tactiles capacitifs peut être utilisé avec un enrobage additionnel afin d'offrir protection conforme IP-68.

Le module SAML Touch Click pourra communiquer avec votre microcontrôleur via une interface UART. Un ensemble de chaînes de commande UART est disponible pour la détection tactile, ainsi que pour la position du curseur tactile.

Le module s'alimente uniquement en 3,3 V.


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
