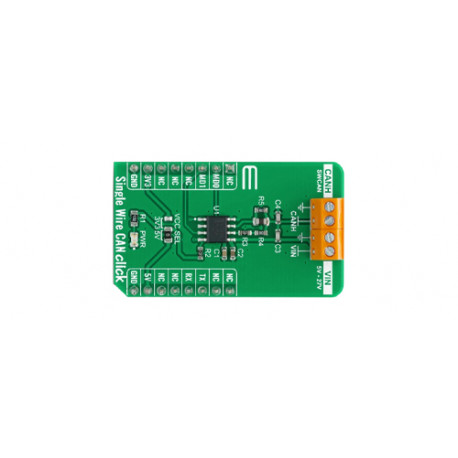

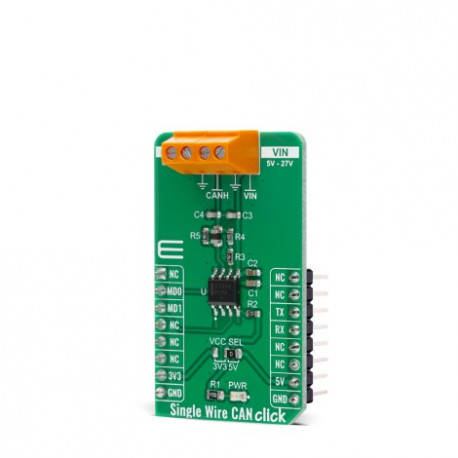

Contrôleur Single Wire CAN MIKROE4225 avec fonctionnalités avancées

Le module prend en charge de nombreuses fonctionnalités supplémentaires telles qu'un verrouillage de sous-tension, un délai d'attente pour les signaux d'entrée bloqués défectueux, un temps de suppression de sortie en cas de sonnerie de bus et un courant de mode veille très faible.

Fonctionnant à partir d'une tension d'alimentation de 5V à 27V avec une vitesse de bus allant jusqu'à 40 kbps, ce circuit peut accéder à plusieurs modes tels que le mode normal avec tension de sortie dominante réduite et tension d'entrée du récepteur réduite, mode haute vitesse, réveil haute tension ou mode veille. Le débit binaire de transmission en communication normale est de 33 Kbits / s, tandis qu'un débit binaire typique de 83 kbit / s est recommandé pour les communications à haut débit. En mode de transmission normal, le clic CAN à un seul fil prend en charge les temps de montée et de dépassement de forme d'onde contrôlés, tandis que le mode haute vitesse est uniquement destiné à être opérationnel lorsque le bus est connecté à un nœud de service externe.

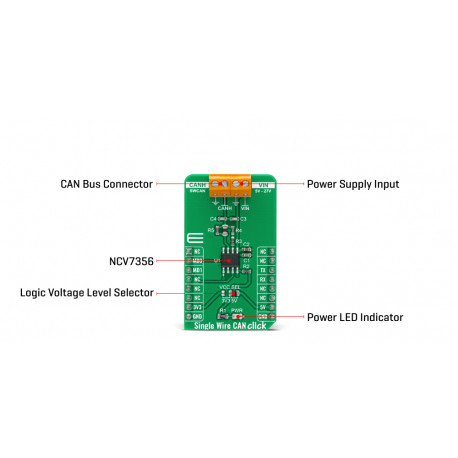

La broche CANH du bus CAN monofil est composée d'un amplificateur pull-up pour piloter ce module Click board ™. La capacité minimale du pilote de sortie est de 50 mA, mais les courts-circuits de sortie vers la terre peuvent atteindre 350 mA. La tension de sortie CANH normale est comprise entre 4,4 V et 5,1 V. Ces amplitudes augmentent entre 9,9 V et 12,5 V pour la sélection du système en mode réveil. Le seuil de tension d'entrée de sortie de veille du bus est compris entre 6,6 V et 7,9 V, mais pour maintenir une communication normale, le seuil est de 2,1 V. La broche CANH peut également agir comme un amplificateur de lecture de bus.

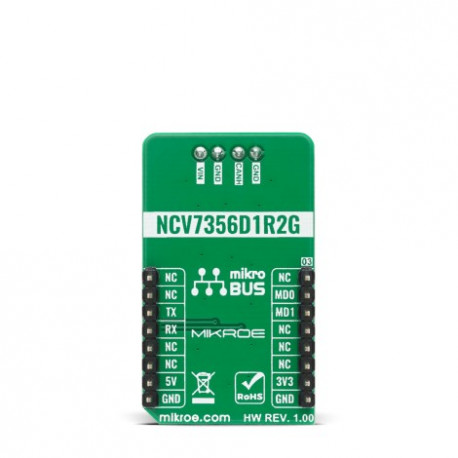

Le NCV7356D1R2G pourra communiquer avec votre microcontrôleur en utilisant une interface UART à 9600 bps avec les broches UART RX et TX couramment utilisées. Il possède des fonctionnalités supplémentaires telles que la sélection du mode de fonctionnement MODE 0 et MODE 1 acheminés aux broches RST et CS du mikroBUS ™, sur les états logiques sélectionnés, l'un des quatre modes de fonctionnement possibles peut être sélectionné. L'émetteur-récepteur fournit un faible courant de réduction interne sur chacune de ces broches, ce qui amène l'émetteur-récepteur par défaut à passer en mode veille lorsqu'il n'est pas entraîné. Single Wire CAN Click peut également entrer de nouveau en mode veille s'il n'y a pas de changement de mode dans un délai généralement de 250 ms.

Le module peut être alimenté sous 3.3 V ou 5 V.


Les modules Click Board sont idéalement conçus pour l'évaluation, l'apprentissage, le prototypage, les études ainsi que les développements divers. Consultez ce lien pour une description complète de ces derniers.

Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
