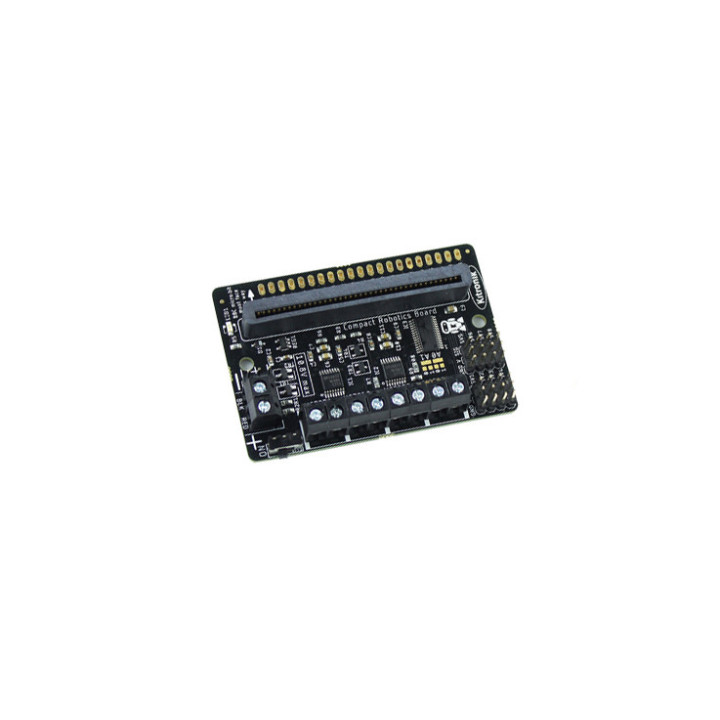

Contrôleur moteur All in one pour carte micro:bit

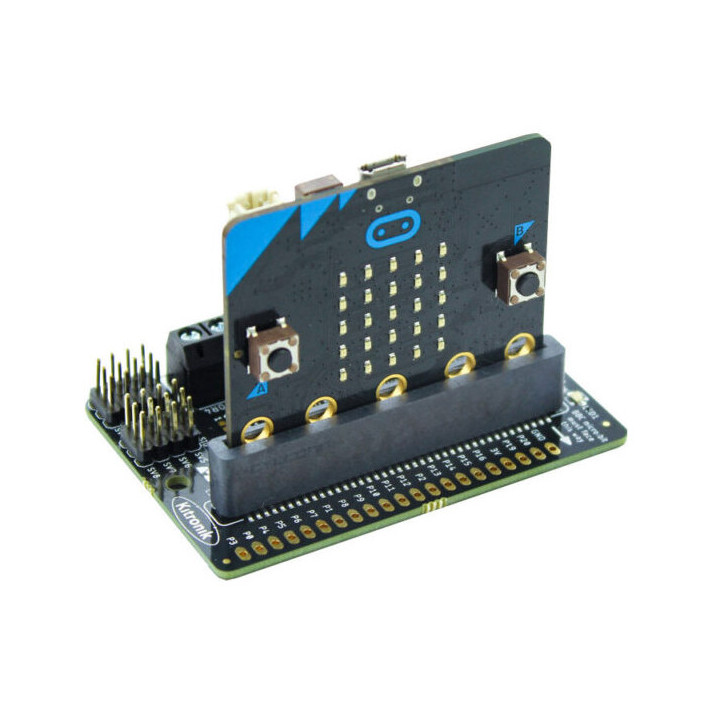

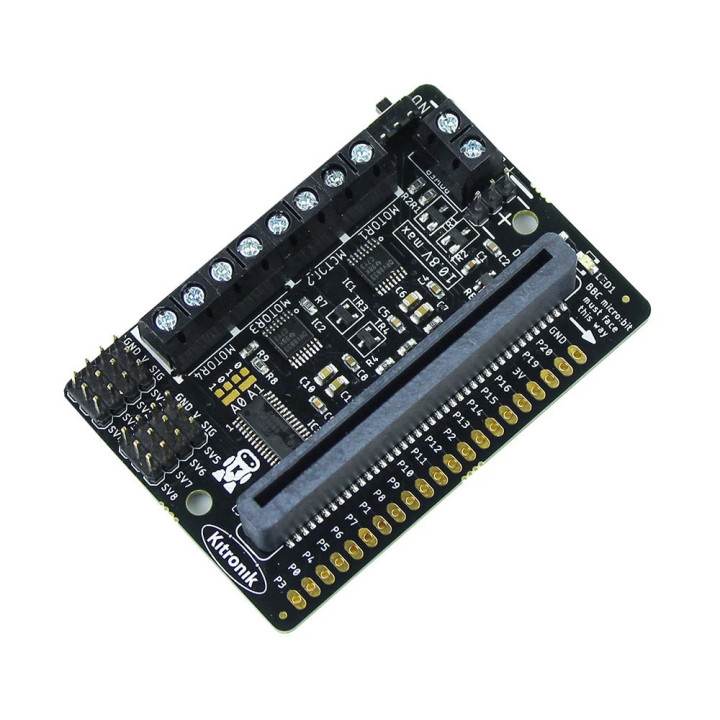

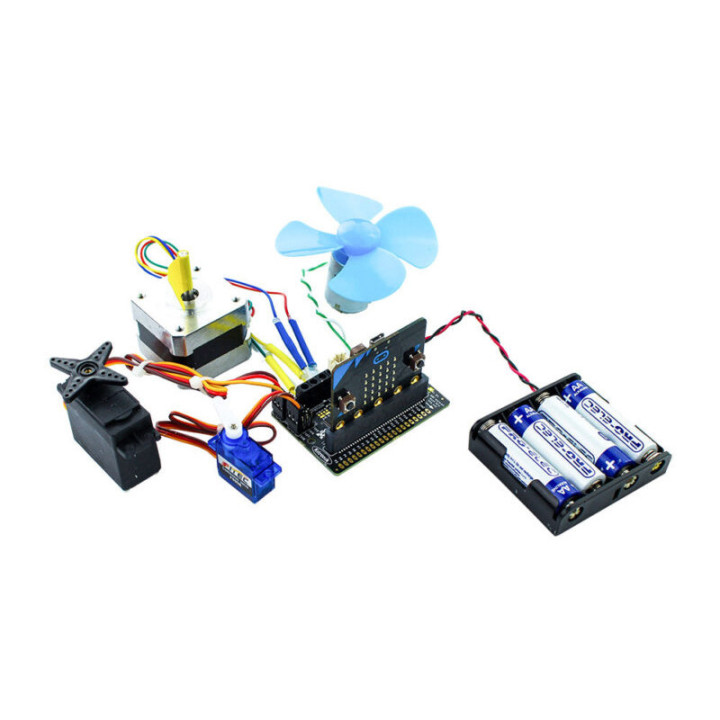

Equipée de 2 doubles pont en H et de 17 ports d'E/S (pour capteur externes par exemple), cette platine All-in-one de chez KitroniK est idéalement conçue pour des applications robotiques à partir d'une platine BBC micro:bit (non livrée) à enficher sur un connecteur dédié et permettra le pilotage de 4 moteurs CC (ou 2 moteurs pas-à-as) ainsi que de 8 servomoteurs (standard ou à rotation continue). Le tout pilotable depuis une interface I2C.

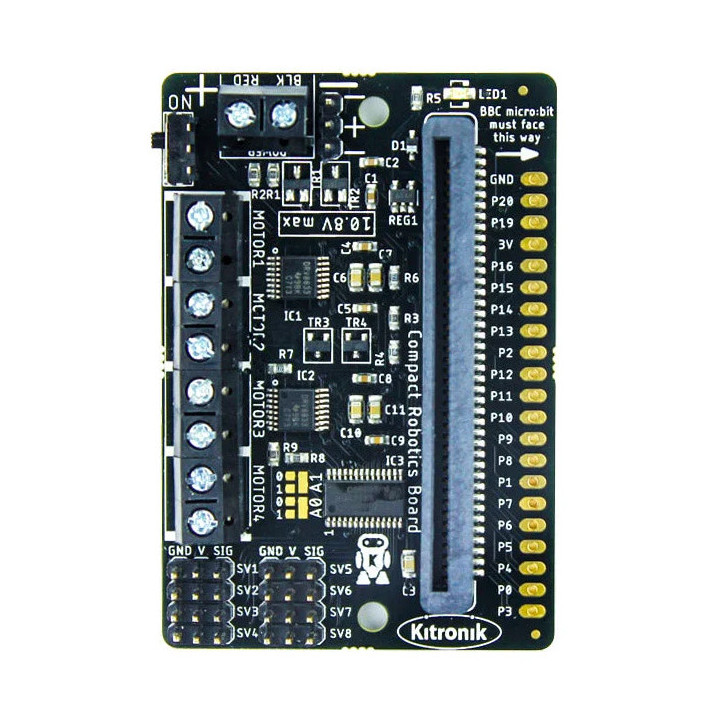

Les 17 ports supplémentaires seront à récupérer sur des pastilles à souder au pas de 2,54 mm (prévoir connecteur mâle ou femelle) ainsi que 2 pins (P19 et P20) pour l'I2C (permettant ainsi de piloter d'autre périphérique).

Une entrée pour alimentation externe (non livrée) est disponible sur des bornes à vis (avec étage de régulation de 3,3 V pour alimenter votre BBC micro:bit).

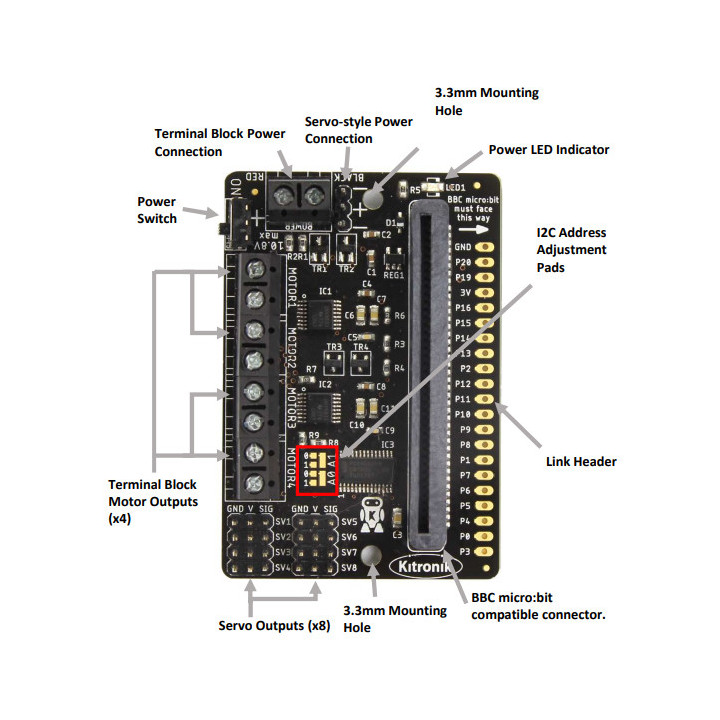

Caractéristiques:

• Alimentation: 6 à 10,8 Vcc max. (à prévoir)
• 2 drivers double pont en H
• Pilotage de 4 moteurs CC (ou 2 moteurs pas-à-pas) 1,5A par moteur
• Pilotage de 8 servomoteur (standard ou à rotation continue)
• Courant max. (avec 8 servos et 4 moteur): 10 A
• 17 ports E/S sur pastilles à souder
• Connecteur pour recevoir une BBC micro:bit (non livrée)
• Raccordement moteurs (non livrés) sur bornes à vis
• Raccordement servomoteurs (non livrés) sur 3 plots mâle 2,54 mm
• Interface I2C (adresse configurable par pont de soudure)
• Dimensions: 68 x 46,5 x 10,6  mm



 La carte est livrée seule, sans module BBC micro:bit , ni moteur, ni servomoteur ni alimentation qui seront à ajouter
