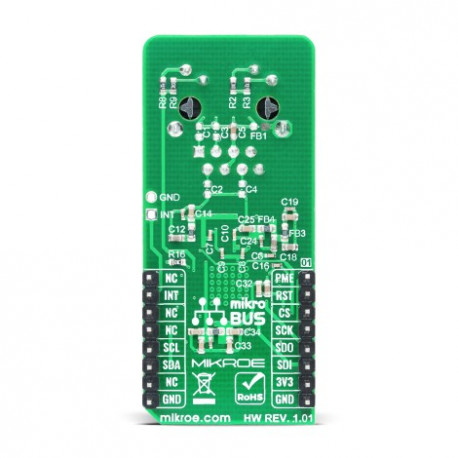

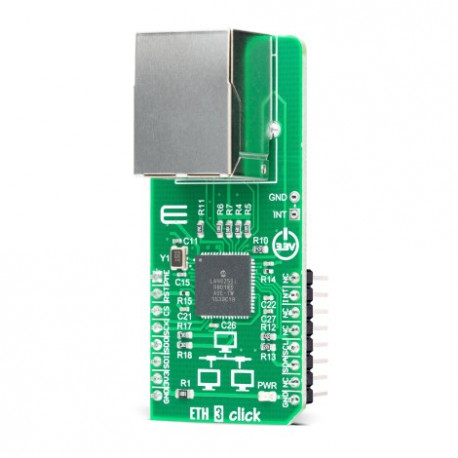

Module Click Board avec contrôleur Ethernet embarqué MIKROE2850

Conforme au protocole Ethernet IEEE802.3 (Full / Half-Duplex 10BASE-T et 100BASE-TX), IEEE 802.3az Energy Efficient Ethernet (EEE) (100 Mbps uniquement) et IEEE 1588v2 Precision Time Protocol, le circuit comprend également un MAC et un PHY Ethernet intégrés avec une interface esclave de type SRAM hautes performances et des FIFO de transmission et de réception de données volumineuses pour s'adapter aux applications à latence élevée.

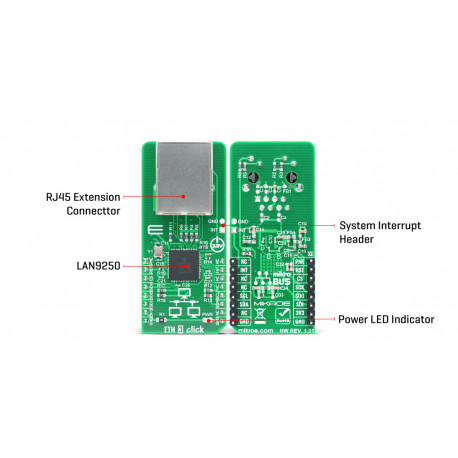

Si le FIFO devient trop plein, le LAN9250 peut générer automatiquement des paquets de contrôle de flux vers le nœud distant ou imposer une contre-pression sur le nœud distant en provoquant des collisions de réseau. En outre, l'architecture de mémoire tampon du LAN9250 permet une utilisation très efficace des ressources de mémoire en optimisant la granularité des paquets et en prenant en charge des fonctionnalités qui réduisent ou éliminent la perte de paquets.

Le module pourra communiquer avec votre microcontrôleur à l'aide d'une interface série SPI / QuadSPI. Un SPI / QuadSPI avec une fréquence d'horloge jusqu'à 80 MHz permet d'accéder aux CSR du système, aux FIFO internes et aux mémoires. Il prend en charge les commandes de lecture et d'écriture de registres simples et multiples avec incrémentation, décrémentation et adressage statique. Le LAN9250 contient également un contrôleur EEPROM maître I2C pour la connexion à une EEPROM en option et permet le stockage et la récupération de données statiques à l'aide de l'interface série I2C.

Le module s'alimente en 3,3 V seulement.


Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en œuvre des modules "Click Board".
