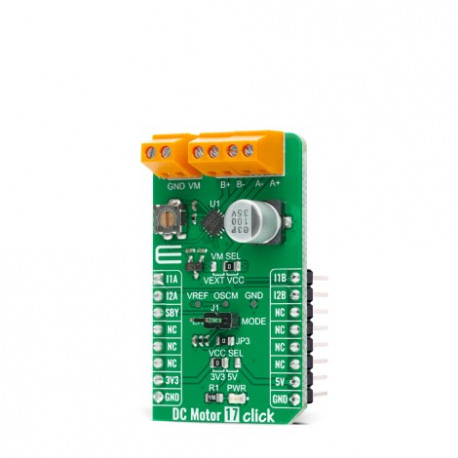

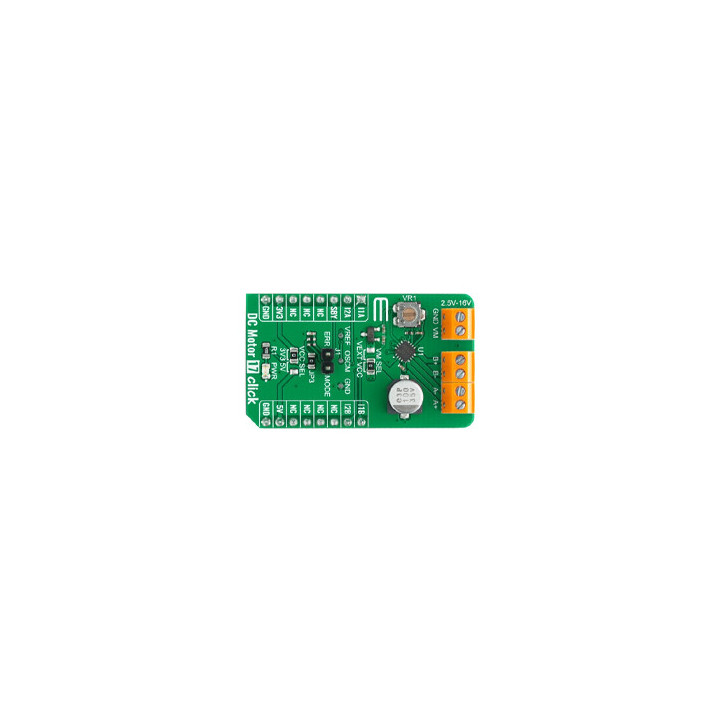

Controleur de moteur DC Motor 17 click MIKROE-4454

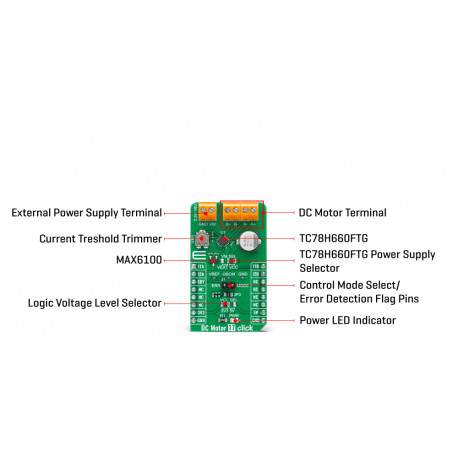

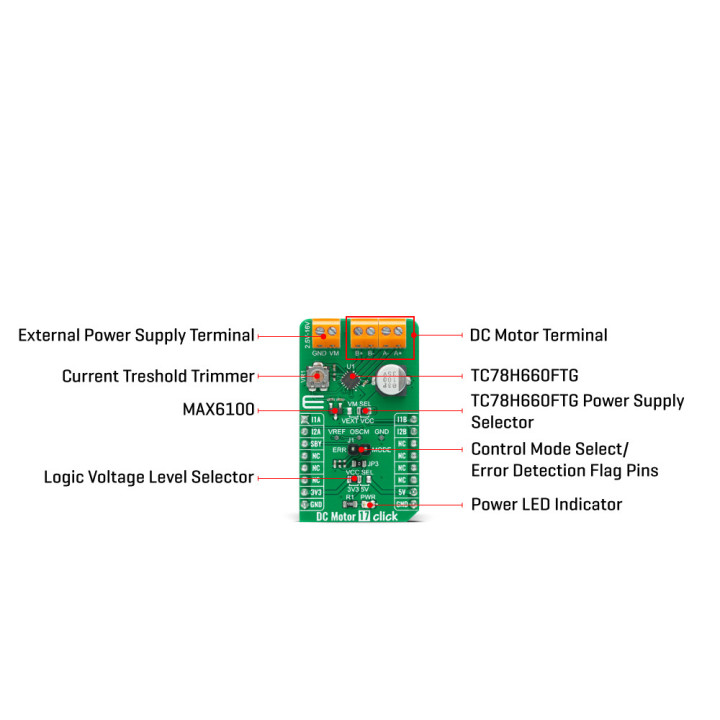

détail du contrôleur de moteur DC Motor 17 click MIKROE-4454

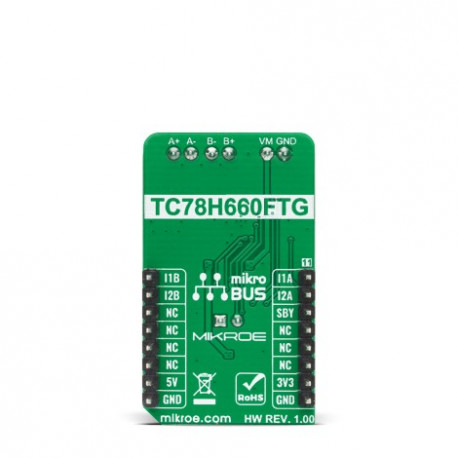

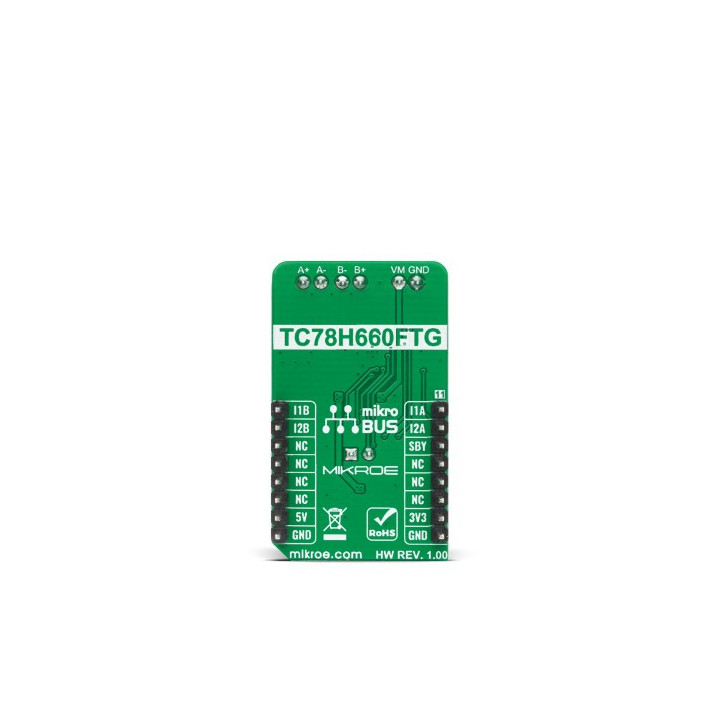

Vue arrière du contrôleur de moteur DC Motor 17 click MIKROE-4454

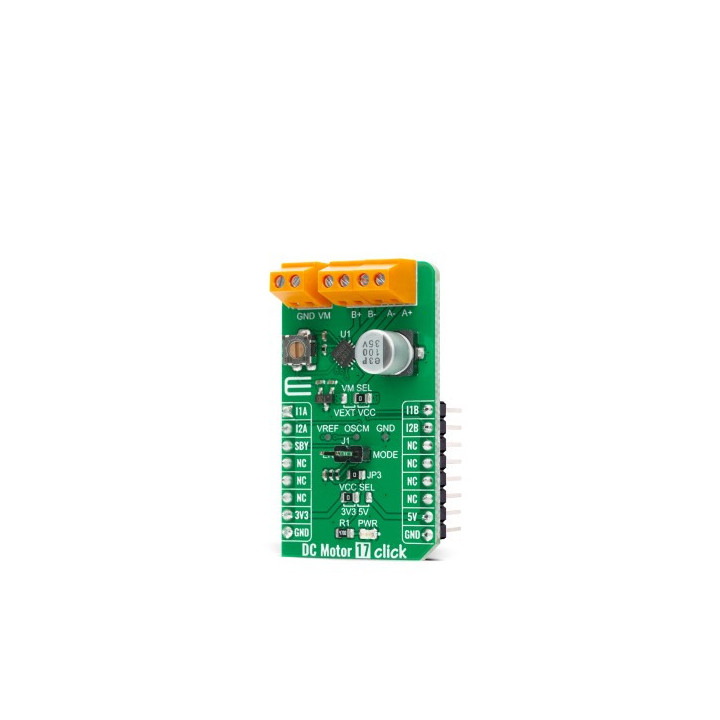

Vue de côté du contrôleur de moteur DC Motor 17 click MIKROE-4454
    Controleur de moteur DC Motor 17 click MIKROE-4454
    détail du contrôleur de moteur DC Motor 17 click MIKROE-4454
    Vue arrière du contrôleur de moteur DC Motor 17 click MIKROE-4454
    Vue de côté du contrôleur de moteur DC Motor 17 click MIKROE-4454
    MIKROE-4454
    En cours d'approvisionnement
    14,58 € TTC
    12,15 € HT

    Dont 0,01 € d'eco-participation déjà incluse dans le prix

    Ce module intègre double pont en H de type TC78H660FTG destiné à piloter un ou deux moteurs (2,5 V à 16 V et 2 A max).

    Reprise 1 pour 1         Frais de port à partir de 7.90 €   infos



    LC module est un variateur à courant constant contrôlé par PWM. Il dispose d'une architecture de contrôle de courant sans résistance de détection (système de détection de courant avancé) et d'un régulateur VCC pour le circuit interne. En outre, il offre un arrêt thermique, une détection de surintensité, des détections d'erreur de verrouillage de sous-tension (avec fonction de sortie d'indicateur de détection d'erreur) et plusieurs modes de fonctionnement sélectionnables (avant, arrière, arrêt et frein) contrôlés par quatre broches.

    Le module s'alimente en 3,3 ou 5 V.

    Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

    Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

    A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black


    Du code source pour vos modules Click™ Board !
    Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

    Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".


    Libstock




    Nous proposons également ci-dessous une application avec un arduino™


    Raccordement du module sur la platine Mikroe-1526



    Enfichez le module MIKROE-1526 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1526 (si vous ne disposez pas de la platine d'interface MIKROE-1581).



    Schéma de câblage entre l'arduino et le module Click Board



    Programme Arduino



    /************************************************************************
    *
    * Test du module "DC Motor Click"
    *
    *************************************************************************
    * La commande du moteur est réalisée à l'aide du moniteur série
    *
    * Matériel
    * 1 Arduino Uno (A000066)
    * 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
    * 1 Module "DC Motor Click" (Réf.: MIKROE-1526) inséré sur le support N°1 du shield
    * ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
    * de la platine shield MIKROE-1581)
    * Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
    *
    *************************************************************************/

    // Affectation des broches
    #define nSLEEP 14
    #define SELECT1 17
    #define SELECT2 10
    #define PWM 6
    #define nFAULT 2

    char sens=0;
    char recu[3];
    boolean dir;
    int vitesse=0;
    int vitesse_moteur;

    void setup()
    {
    Serial.begin(9600); // initialisation du moniteur série
    pinMode(nSLEEP,OUTPUT); // configuration des broches
    pinMode(SELECT1,OUTPUT);
    pinMode(SELECT2,OUTPUT);
    pinMode(PWM,OUTPUT);
    pinMode(nFAULT,INPUT);
    digitalWrite(SELECT1,LOW);
    digitalWrite(nSLEEP,HIGH); // validation du DRV8833RTY
    attachInterrupt(0, defaut, FALLING); // autorisation des interruptions sur la broche N°2
    }


    void loop()
    {
    Serial.println("Rentrer le sens (A: avance ou R:recule) puis Envoyer");
    while (Serial.available()==0); // attente du paramètre sens
    sens=Serial.read(); // réception du paramètre sens
    Serial.println("Rentrer la vitesse (000..100) puis Envoyer");
    while (Serial.available()==0); // attente du paramètre vitesse
    for (int i=0;i<3;i++) // réception du paramètre vitesse
    {
    recu[i]=Serial.read();
    delay(10);
    }
    vitesse=(recu[0]-48)*100+(recu[1]-48)*10+recu[2]-48; // reconstitution de la variable vitesse
    vitesse_moteur=map(vitesse,0,100,0,255); // changement d'échelle pour la variable vitesse du moteur (0 à 255)
    Serial.print("Le moteur tourne dans le sens ");
    if (sens==65) // code ASCII de A
    {
    dir=LOW;
    Serial.print("horaire");
    }
    if (sens==82) // code ASCII de R
    {
    dir=HIGH;
    Serial.print("anti-horaire");
    }
    Serial.print(" avec une vitesse de ");
    Serial.print(vitesse);
    Serial.println(" %");
    Serial.println(" ");
    digitalWrite(SELECT2,dir); // commande du moteur
    analogWrite(PWM,vitesse_moteur);
    delay(100);
    }

    void defaut()
    {
    digitalWrite(nSLEEP,LOW); // blocage du DRV8833RTY
    }

    Cette note d'application a retenu votre attention ? Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™
