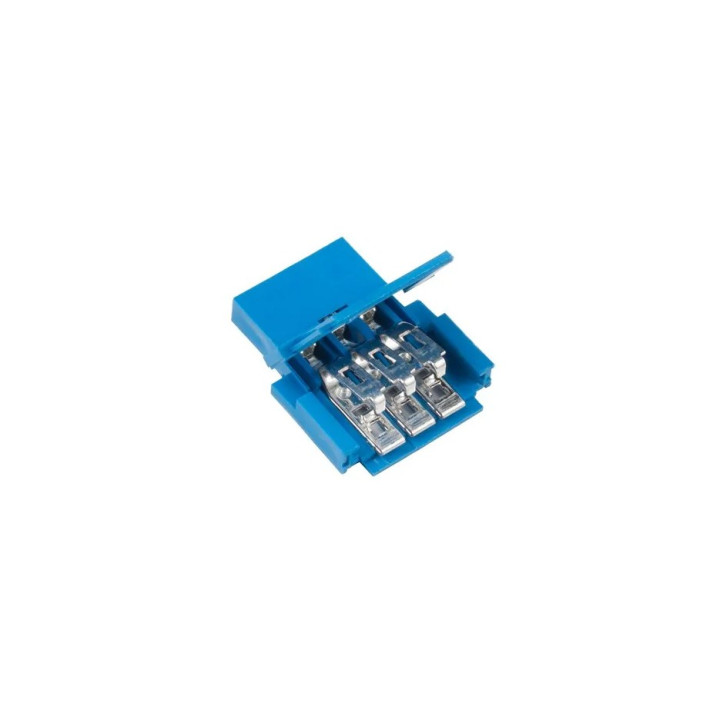

Connecteur femelle COM14196 pour capteurs et potentiomètres

Ce connecteur vous permettra d'y insérer votre capteur de force et potentiomètres rectilignes ou nappe FFC à 3 contacts sans avoir besoin de souder de fils sur ce dernier. Vous pourrez ainsi disposer de 3 broches femelle au pas de 2,54 mm (idéal connecteur mâle).



Utiliser ensuite une pince adaptée et appliquer une force uniquement au centre pour clipser le connecteur sur le capteur (comme dans les exemples ci-dessous)



Attention lors du clipsage du connecteur NE JAMAIS EXERCER DE PRESSION SUR LES BORDS DU CONNECTEUR au risque de l'endommager



Si vous utiliser un petite pince plate, exercer une pression de part et d'autre du connecteur (bec TOUJOURS placé au milieu)



Si vous utiliser une pince à becs courbés une simple pression au milieu suffit

- Existe aussi en version mâle.



ATTENTION une fois clipsé, il n'est plus possible de ré-ouvrir le connecteur, en cas de mauvaise manipulation, nous ne pourrons pas reprendre les connecteurs fermés. Merci de votre compréhension.
