Composition d' un système d' alarme filaires ou radio sans fil

Composition générale d'un système d'alarme filaire et sans fil

Un système d'alarme se compose de plusieurs éléments essentiels qui travaillent ensemble pour assurer la sécurité d'un lieu. La centrale d'alarme est le cœur du système ; elle reçoit les signaux des différents capteurs et déclenche les alertes en cas d'intrusion. Les détecteurs de mouvement repèrent les anomalies dans un environnement, tandis que les détecteurs d'ouverture surveillent les portes et fenêtres pour détecter toute tentative d'accès non autorisé. Les sirènes, quant à elles, émettent un son puissant pour alerter les occupants et dissuader les intrus. Enfin, les dispositifs de contrôle à distance, tels que les télécommandes ou les claviers déportés, permettent d'activer ou de désactiver le système selon les besoins.

Les composants clés d'un système d'alarme

La centrale d'alarme est souvent équipée d'un clavier intégré ou déporté, facilitant son utilisation. Elle gère les détecteurs et déclenche les sirènes, les flashs et autres dispositifs d'alerte. Les détecteurs de mouvement, placés stratégiquement, identifient les mouvements suspects à l'intérieur ou à l'extérieur du bâtiment. Les détecteurs d'ouverture, installés sur les points d'entrée comme les portes et fenêtres, détectent toute ouverture non autorisée. Les sirènes, qu'elles soient intérieures ou extérieures, jouent un rôle dissuasif en émettant un bruit strident lors d'une intrusion. Les dispositifs de contrôle à distance offrent une flexibilité supplémentaire, permettant aux utilisateurs de gérer leur système d'alarme facilement et efficacement.

En complément, des capteurs supplémentaires peuvent être intégrés au système pour une protection accrue. Par exemple, des détecteurs de bris de vitre peuvent être installés pour détecter les tentatives d'effraction par les fenêtres. De plus, des détecteurs de fumée ou de monoxyde de carbone peuvent être ajoutés pour assurer une sécurité complète contre les incendies ou les fuites de gaz. Ces capteurs supplémentaires renforcent la capacité du système à protéger les occupants et les biens contre diverses menaces.

Il est essentiel de noter que chaque composant doit être installé correctement pour garantir une efficacité optimale. Une planification minutieuse de l'emplacement des détecteurs et des sirènes, ainsi qu'une configuration appropriée de la centrale, sont cruciales pour assurer une couverture complète et une réponse rapide en cas d'incident. De plus, une maintenance régulière du système, incluant la vérification des batteries et le test des différents capteurs, est nécessaire pour s'assurer que tous les éléments fonctionnent correctement et que le système d'alarme reste fiable au fil du temps.

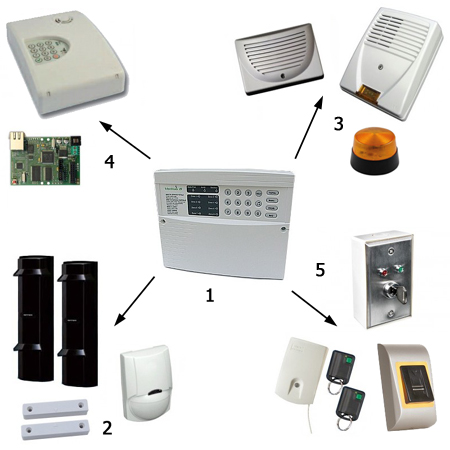

Détail plus précis des différents éléments d'un système d'alarme

1) La centrale d'alarme avec clavier intégré ou déporté (en principe inclus avec la centrale): C'est le cœur de votre système, c'est elle qui gère vos détecteurs et déclenchera vos sirènes, flash et autres transmissions d'alertes. Elle dispose d'un certain nombres de zones et de sorties (généralement entièrement programmables). Une centrale basique aura généralement peu de possibilité mais une programmation simplifiée à l'inverse une centrale évoluée aura une programmation plus complexe. De même certaine centrale ont un système de programmation par codes (ex.: gamme V8, VR8 Plus), d'autres on un système de programmation sous forme d'organigramme à menu défilant (en Français) plus simple (ex.: centrales gamme LEX).


Nota 1: Une batterie (non livrée) est obligatoire et indispensable en cas de coupure secteur.

Nota 2: La centrale est équipée d'un chargeur intégré qui s'occupera de recharger toutes les autres batteries (centrale et sirènes extérieure/intérieure)



2) Les détecteurs qui peuvent être:

- Des contacts d'ouverture (appelé aussi ILS) A monter sur les différentes issues ouvrants accessibles (porte d'entrée, portes fenêtres, fenêtres, volets, porte de garage etc...), ils permettent de déclencher une alarme dès l'ouverture donc le plus souvent instantanément (suivant votre programmation). Ils permettent aussi une protection périmétrique de nuit si votre centrale le permet.

Nota: Attention si une issue équipée de ce type de détecteur reste ouverte alors le détecteur en question ne sera plus opérationnel.


- Des détecteur intérieur infrarouges ou bi-technologie (appelé aussi double technologie, bi-volumétrique ou radar): Complément indispensable aux détecteurs d'ouvertures ci-dessus, ils vous permettront de détecter tout intrus "se déplaçant" dans une pièce. Contrairement aux ILS, les radars restent toujours opérationnels même après une détection. C'est pour cette raison qu'il ne faut jamais câbler un détecteur d'ouverture sur la même zone qu'un radar. Il existe également des modèles avec immunité aux animaux (généralement un peu moins sensible, ils seront efficace à condition que l'animal se trouve à plus de 2 m de ces derniers).

Nota 1: Installer de préférence ces détecteurs dans la pièce principale et les zones de passages obligés (cage d'escalier, hall d'entrée, salon, couloir, etc...).

Nota 2: Un radar intérieur n'est pas prévu pour être installé en extérieur (déclenchement intempestifs, usure prématurée, garantie non prise en charge). Pour ce type d'usage il existe des modèles spéciaux pour l'extérieur.


- De détecteurs extérieurs (optionnel) qui peuvent être sous forme de barrière infrarouge (faisceaux invisibles) ou de détecteur "plus classique" sont spécialement prévus pour une utilisation en extérieur. Plus onéreux que les détecteurs intérieurs, ils ont par contre l'avantage de protéger votre habitation contre toutes tentatives d'intrusion depuis votre jardin en déclenchant une alarme (ou pré-alarme si votre centrale le permet) avant même que l'individu ne pénètrent dans votre maison (évitant ainsi la casse de porte, volet, fenêtre, etc... et autres désagréments). Ces modèles sont souvent assez imposant en dimensions.

Nota 1: Ils peuvent également être montés en intérieur (ex.: bâtiment industriel, etc....).



3) Les dispositifs de signalisation/dissuasion sonore et visuelle:

- Sirène(s) intérieure(s): Vivement conseillé, cet élément très perturbateur génère un son strident modulé qui fera fuir à coup sûr les contrevenants (ex.: le modèle SI-AL09 qui est une véritable torture pour les oreilles), optez pour la sirène la plus puissante possible (attention toutefois si vous avez des animaux). Existe en version auto-alimentée ou non-auto-alimentée.

Nota 1: Si vous optez pour une sirène auto-alimentée, une batterie (non livrée) est obligatoire et indispensable pour faire sonner la dite sirène.

Nota 2: Placez la sirène de préférence en hauteur et si possible dans un endroit spacieux, le son n'en sera que démultiplié (cage d'escalier, hall cathédrale, etc..). Evitez les placards ou endroits fermés qui "étoufferont" le son.

Nota 3: Une sirène intérieur n'est pas prévue pour être installée en extérieur.


- Sirène extérieure: Indispensable pour faire fuir les voleurs lorsqu'elle se déclenche, la sirène extérieure à également avant tout un côté dissuasif (les individus malveillants seront que votre habitation est protégée par un système d'alarme). Elles existent en version avec ou sans flash. Le flash permet de localiser plus facilement la sirène par le voisinage (en effet toutes les sirènes en France étant soumise à la même sonorité, il est parfois difficile de savoir avec exactitude d'où vient le déclenchement). Elles sont de type auto-alimentée.

Nota 1: En extérieur la durée de sonnerie maximale autorisée en France est limité à 3 minutes. Les sirènes agrées A2P ont d'office une temporisation interne de 3 minutes. Ainsi même en cas d'anomalie ou si votre temporisation excède ce temps, ces dernières se "couperont" automatiquement après cette durée.

Nota 2: Une batterie (non livrée) est obligatoire et indispensable pour faire sonner la dite sirène.


- Flash (optionnel) qui permet de localiser plus facilement le lieu d'intrusion par le voisinage ou comme signalisation visuelle lors des armements par exemple en cas de mise en service par un système déporté.


- Les générateurs de fumée opacifiante (optionnel): ces appareils assez onéreux (souvent de dimensions assez imposante) peuvent être un complément judicieux aux sirènes intérieures. Destinés à protéger une pièce (d'une surface plus ou moins importante) ils diffuseront un brouillard opacifiant en quelques secondes rendant ainsi les déplacements du cambrioleur impossible et forçant se dernier à prendre la fuite. La dissipation du brouillard ne laisse aucune trace ou résidus, aucune odeur, aucun dépôt. Il s’agit d’un brouillard sec. qui peut-être utilisé dans n’importe quel lieu (tabac, bureau, salle informatique, magasins de vêtements, locaux d’habitation, entrepôts,…).



4) Les systèmes de transmission d'alarme PSTN, GSM, IP ou Wi-Fi (Optionnel ou intégré suivant les modèles) qui permettent de vous prévenir en cas d'alarme ou d'évènements particuliers en vous appelant sur un ou plusieurs N° de téléphones pour vous vous diffuser un message soit vocal avec parfois possibilité de passer en écoute à distance (pour la levée de doute) soit un message SMS (si option GSM) ou ou encore de recevoir des notifications depuis une application (gratuite) sur votre Smartphone ou tablette. Les transmetteurs téléphoniques offre généralement la possibilité d'activer des sorties. Certaine centrale sont déjà équipée d'un transmetteur PSTN et peuvent recevoir en option une transmission complémentaire via un carte GSM et IP à loger dans la centrale (ex: les centrales de la gamme LEX)

Nota 1: Si vous êtes en ADSL en dégroupage PARTIEL, vous devrez câbler les transmetteurs de type PSTN derrière un filtre ADSL.

Nota 2: Si vous êtes en ADSL ou fibre en dégroupage TOTAL, les transmetteurs PSTN ne peuvent plus fonctionner sur la prise murale et devront être installés au dos de votre box sur la sortie téléphone. Ce câblage n'étant pas toujours possible, vous pouvez alors utiliser un transmetteur de type GSM (qui nécessite une carte SIM... et donc un abonnement).

Nota 3: Pour les transmetteurs en IP, vous devrez prévoir un câble Ethernet RJ45 entre ce dernier et un port de libre sur votre BOX internet.

Nota 4: Pour les transmetteurs de  type GSM, s'ils sont intégrés prévoir juste une carte SIM avec un abonnement vers l'opérateur de votre choix. S'ils sont déportés alors il faudra prévoir en plus un câble de raccordement entre votre centrale et ce dernier.



5) Système de mise en service déporté (optionnel) autre que les claviers BUS spécifiques à la centrale qui peuvent être sous la forme d'un clavier anti-vandale, lecteur d'empreinte, de lecteur de proximité RFID, serrure à clefs ou de télécommande radio et qui pourront être placé à l'intérieur ou à l'extérieur (pour les modèles étanches). Ces dispositif permettront uniquement d'armer et désarmer votre installation (avec un retour visuel par Led) et monopoliseront généralement une zone de libre sur votre centrale (à reconfigurer comme entrée de mise en service déportée).

Vous savez désormais quels sont les périphériques qui composent un système d'alarme qu'il soit filaire ou radio (sans fil).
