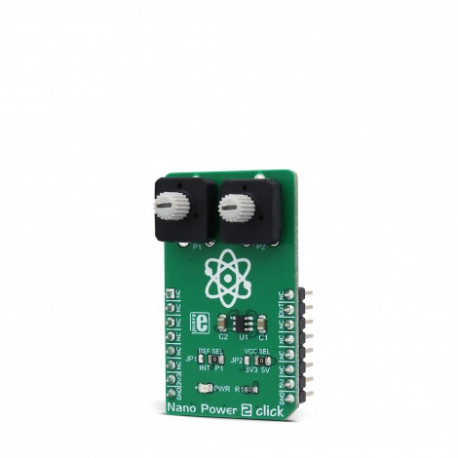

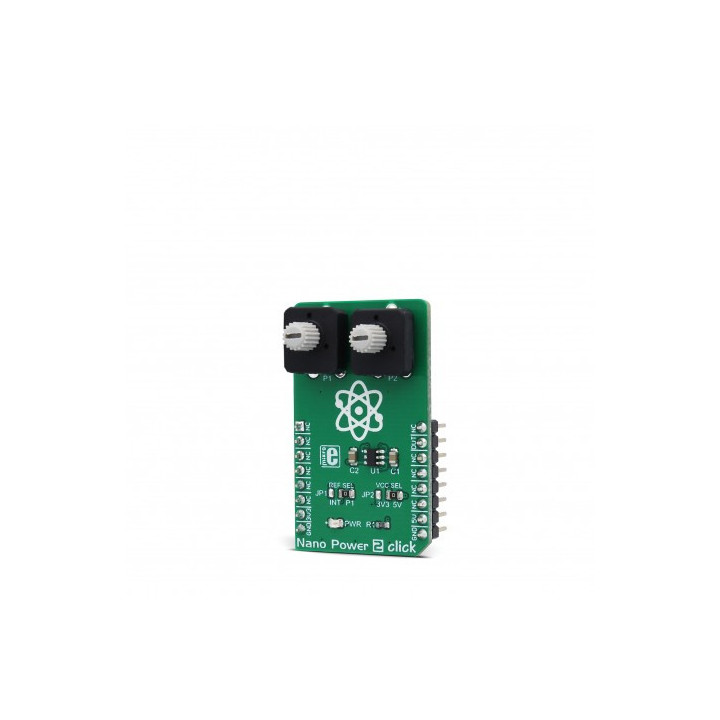

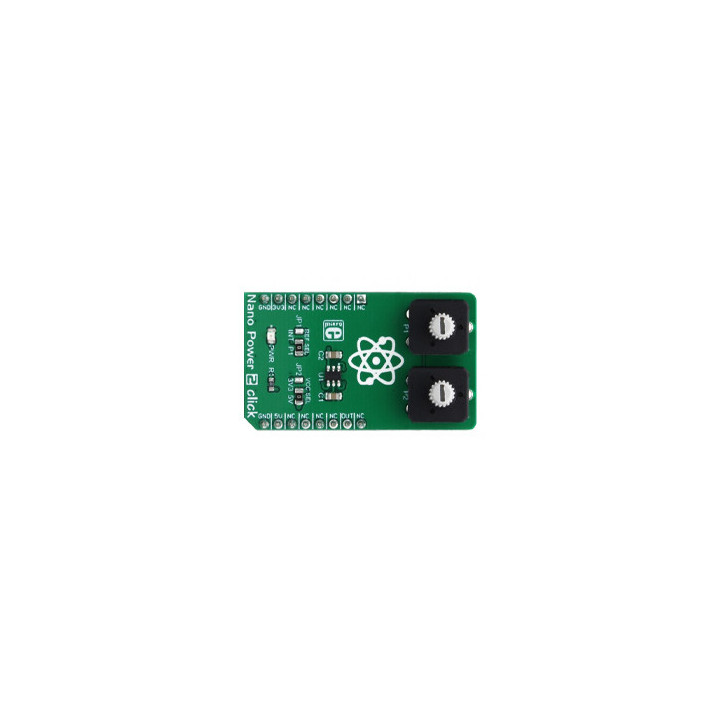

Comparateur de tension Nano Power MIKROE3036 Click Board™

Grâce à l'utilisation d'un circuit MAX40000AUT12, le module peut détecter les différences très précisément, évitant les oscillations qui peuvent se produire lorsque les deux tensions d'entrée sont égales en utilisant une hystérésis interne.

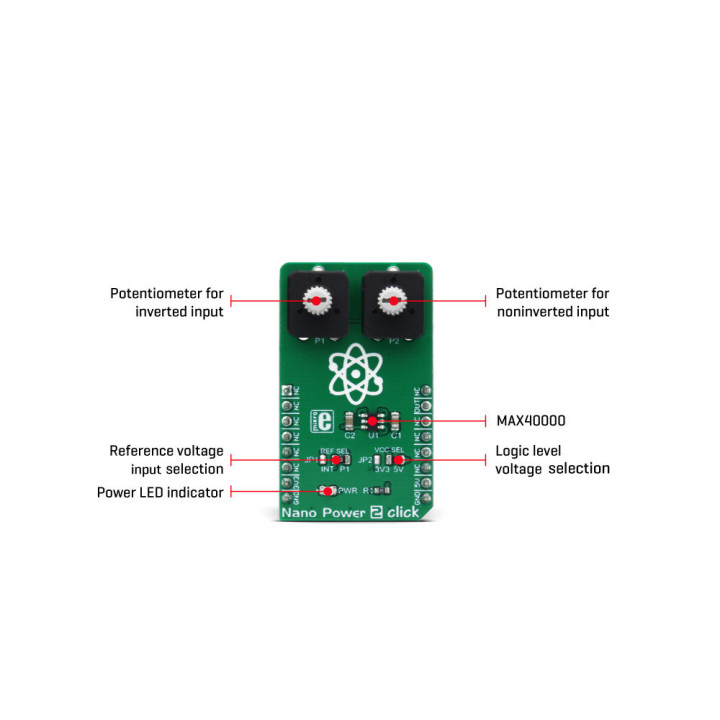

Le module Nano Power 2 click offre le choix de sélectionner l'une des tensions d'entrée à partir de la référence fixe interne de 1,2 V, ou en réglant les deux tensions d'entrée par les potentiomètres intégrés. Le module peut être alimenté sous une tension de +3.3 V ou +5 V.

La consommation de courant du Nano Power 2 click garantit qu'il n'y a pas de charge significative sur les entrées mesurées, et par rapport à d'autres appareils similaires, elle est de plusieurs magnitudes inférieures. Il produit des signaux de sortie propres, qui sont utilisés pour indiquer le résultat de la comparaison. Le niveau logique et les niveaux d'alimentation peuvent être sélectionnés entre 3,3 V et 5 V, ce qui permet d'utiliser une large gamme de microcontrôleurs.

Comme mentionné précédemment, le comparateur a deux entrées. L'un d'eux est l'entrée inverseuse et il est étiqueté comme IM. L'autre entrée est une entrée non inverseuse, étiquetée IP. Lorsque la tension IP devient supérieure à la tension IM, l'état de sortie devient logique HIGH; sinon, la sortie est définie sur un état LOW. Un cas particulier est celui où les deux tensions sont très proches, ou au même niveau, à un moment donné. Il en résulterait une apparition d'oscillation en sortie due au bruit ou à une rétroaction parasite. Pour faire face à ce problème, une hystérésis interne de ± 2,5 mV est appliquée.

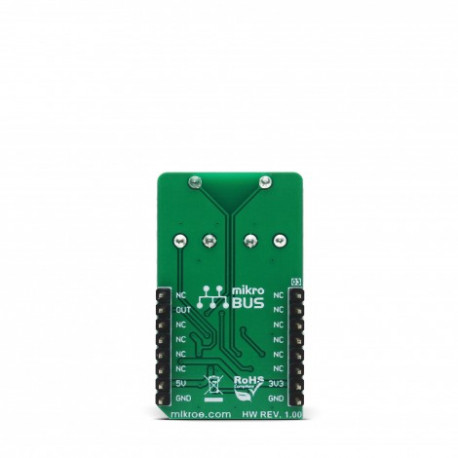

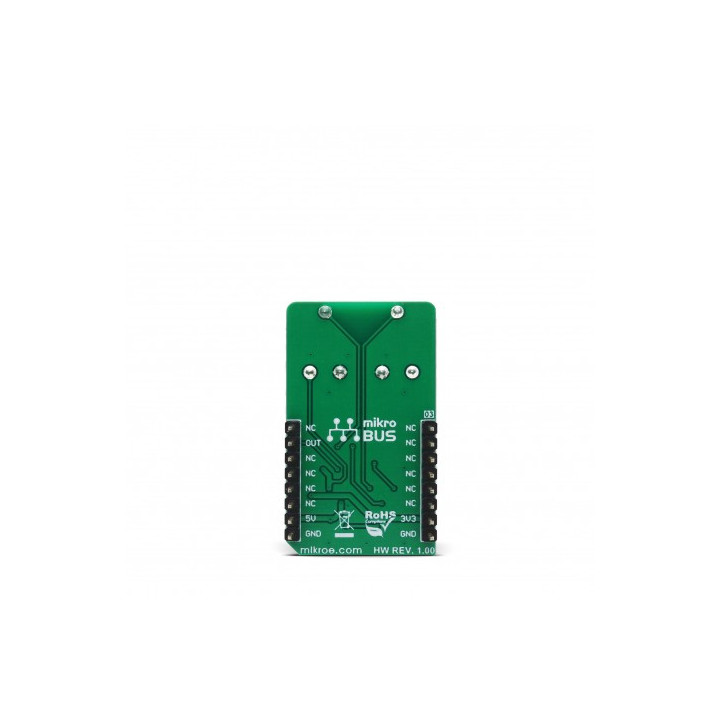

Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

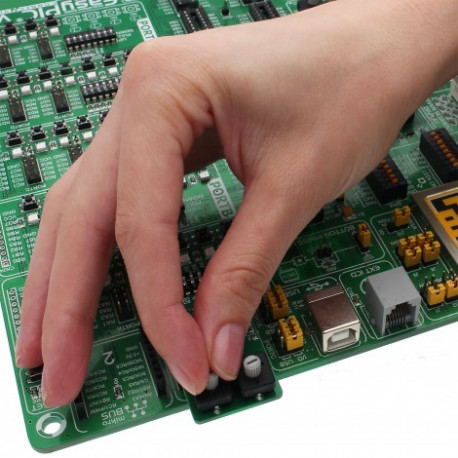

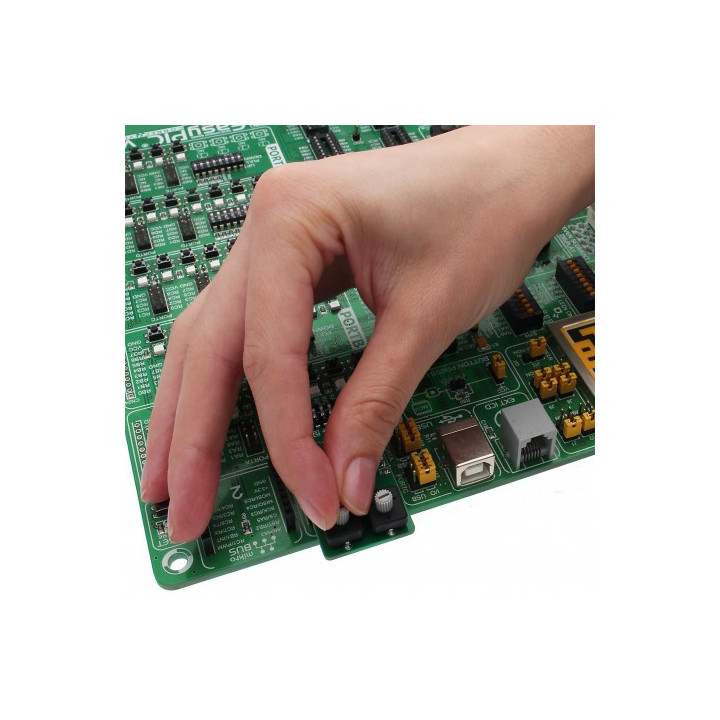

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
