Commutateur I2C MUX MIKROE4048 pour Click Board Module

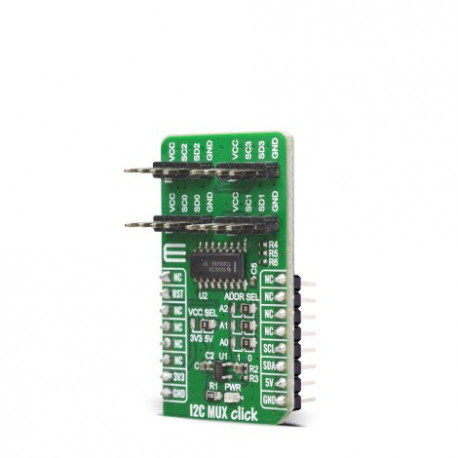

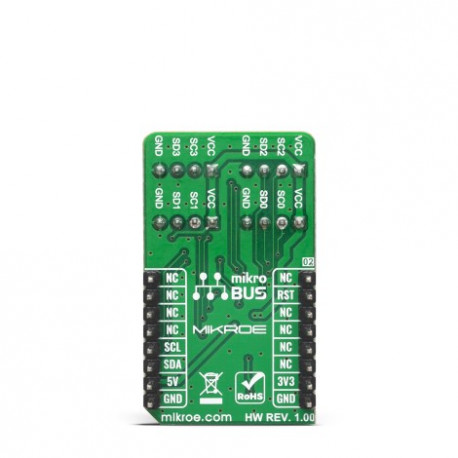

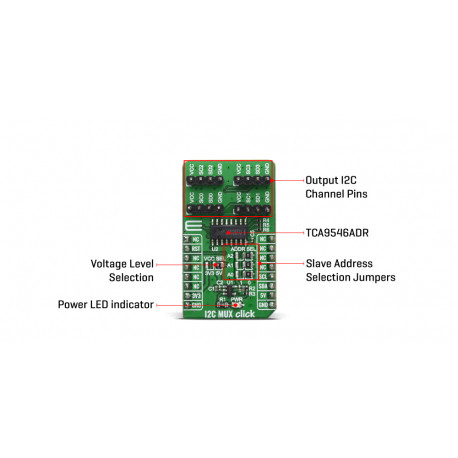

Ce module Click Boartd™ possède trois cavaliers d'adresse, permettant jusqu'à huit circuits TCA9546A de travailler sur le même bus. Le module clic I2C MUX permet la traduction de tension entre les bus 1,8 V, 2,5 V, 3,3 V et 5 V, et prend également en charge l'insertion à chaud. Le TCA9546A peut fonctionner sur une plage de fréquences d'horloge de 0 à 400 kHz.

Le TCA9546A prend en charge le fonctionnement en mode standard (100 kHz) et en mode rapide (400 kHz). De cette manière, le bus peut être utilisé pour gérer un seul registre de contrôle à 8 bits dans lequel les quatre bits les moins significatifs contrôlent l'activation et la désactivation des 4 canaux de commutation du flux de données I2C.

Le bus I2C est destiné à une communication bidirectionnelle entre différents circuits intégrés ou modules. Les deux lignes sont une ligne de données série (SDA) et une ligne d'horloge série (SCL). Les deux lignes doivent être connectées à une alimentation positive via une résistance pull-up lorsqu'elles sont connectées aux étages de sortie d'un appareil. Le transfert de données ne peut être lancé que lorsque le bus n'est pas occupé. Un bit de données est transféré pendant chaque impulsion d'horloge. Les données sur la ligne SDA doivent rester stables pendant la période haute de l'impulsion d'horloge, car les changements dans la ligne de données à ce moment sont interprétés comme des signaux de commande.

Les applications du TCA9546A peuvent correspondre à un appareil maître I2C (ou SMBus) et jusqu'à quatre appareils esclaves I2C. Les canaux en aval sont idéalement utilisés pour résoudre les conflits d'adresses d'esclave I2C. Par exemple, si quatre capteurs de température numériques identiques sont nécessaires dans l'application, un capteur peut être connecté à chaque canal: 0, 1, 2 et 3. Lorsque la température à un emplacement spécifique doit être lue, le canal approprié peut être activé et tous les autres canaux désactivés, les données peuvent être récupérées et le maître I2C peut avancer et lire le canal suivant.

Le module peut être alimenté sous une tension de +3,3 V ou +5 Vcc.


Les modules Click Board sont idéalement conçus pour l'évaluation, l'apprentissage, le prototypage, les études ainsi que les développements divers. Consultez ce lien pour une description complète de ces derniers.



Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
