Circuit imprimé BOB13878 pour capteurs de charge à 3 fils

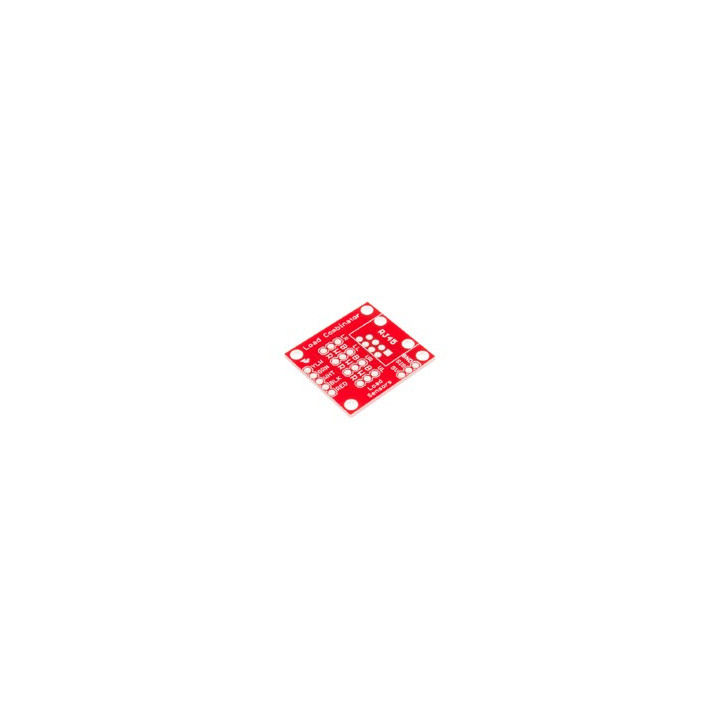

Ce circuit imprimé vous permettra d'utiliser jusqu'à 4 capteurs de charge (à 3 fils) afin de combiner les 12 fils nécessaires au branchement en sortie pour 4 fils pour configuration standard (E+/E-/S+/S-) sur module d'amplification (non inclus).

Chaque capteur peut être exploité indépendamment ou combiné pour créer 1 seul capteur de charge (comme dans le cas d'une balance par exemple).

Le circuit inclus également un emplacament (5 V, SIG, GND) pour y souder un capteur de température One-Wire DS18B20 (non inclus) pour permettre une meilleur interprétation des données en cas de variation entre l'échelle de mesure et l'amplificateur. Une connecteur type RJ45 (non inclus) peut également y être soudé pour récupérer ces informations.




Exemple d'utilisation possible (capteur de charge, strap, afficheur, et balance non inclus)
