Circuit extension I2C GPIO14 - Ajoutez ports et périphériques MCU

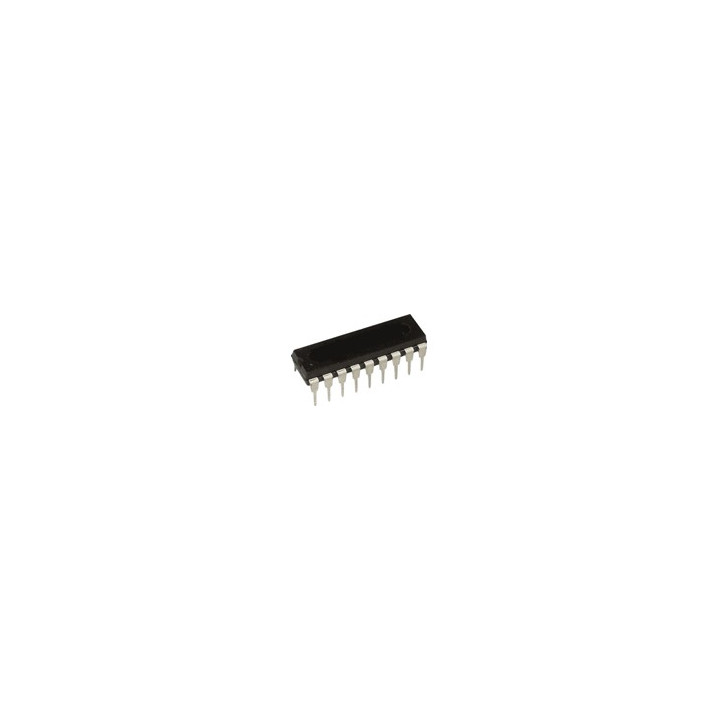

Destiné à  être piloté via une liaison I2C, ce circuit intégér au format DIL 18 broches vous permettra d'ajouter des ports d'entrées/sorties et des périphériques à votre microcontrôleur.


Il vous sera ainsi possible par le bais d'un échange de commandes très simples de:

- Piloter jusqu'à 2 modules télémètres ultrasons: MSU05
- De disposer de 14 broches d'entrées/sorties tout ou rien
- De disposer de 5 entrées de conversions "analogique/numérique" (résolution sur 10 bits)
- De disposer d'une sortie PWM avec une résolution sur 8 bits (cette sortie peut générer une tension
en association avec un simple filtre en sortie).

A noter que 6 des ports d'entrées/sorties disposent de résistances internes programmables.

Les entrées de conversions "analogique/numérique" et la sortie PWM monopolise les ports d'entres/sorties tout-ou-rien.

De part un système d'adresse configurable, il est possible de piloter jusqu' 8 circuits intégrés "SUIO14" avec une seule liaison I2C.
