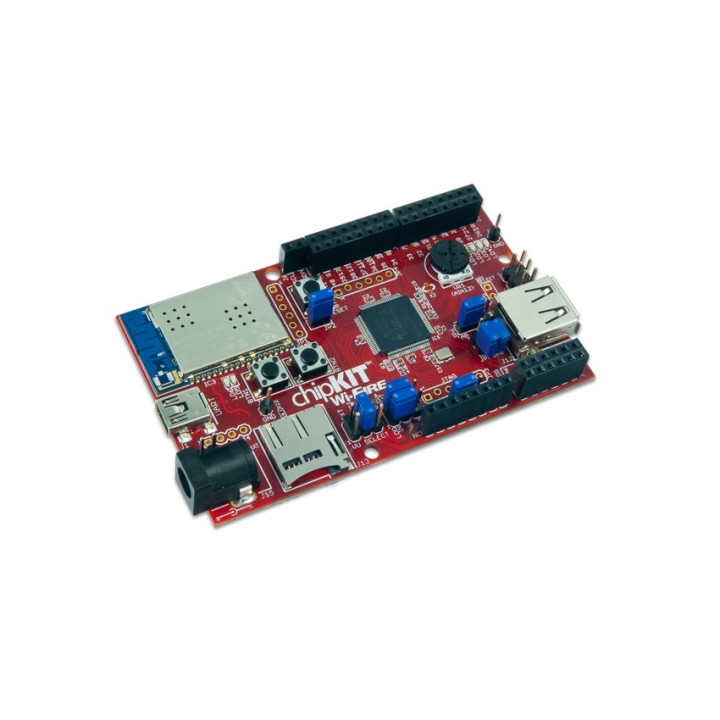

TRENZ-26965 Platine ChipKIT WI-FIRE avec Wifi compatible Arduino

Spécialement conçu pour les artistes, les concepteurs, les développeurs ou les hobistes, le module chipKIT WI-FIRE dispose de plus d'entrées/sorties, d'une vitesse d'exécution plus rapide, de plus de mémoire Flash, de plus de mémoire RAM, d'une horloge RTC, de plus d'entrées de conversion "A/N", de plus de port I2C™, de plus de port SPI™, de plus d'entrées comparateur, de plus de ports série, etc...

Le chipKIT WI-FIRE se programme directement via son port USB (le câble est livré en option - voir dans la colonne droite). Le chipKIT WI-FIRE est compatible avec le code source des applications développées pour les Arduino® ainsi qu'avec les platines Shield pour Arduino® fonctionnant en 3,3 V.

La présence du module Wlan WiFi™ intégré au module "ChipKIT WI-FIRE" vous permettra de réaliser par exemple un serveur web accessible via votre BOX Internet à distance sans fil. Une page Web dynamique pourra ainsi afficher l'état des différentes entrées de la platine ou vous permettre de piloter des sorties.





Détail de la platine:
01 - Module WLAN WiFi™ "24WG0MA"
02 - 2 boutons-poussoirs libres d'utilisation
03 - Emplacement pour dongle de débug optionnel
04 - Connecteur de reprise des ports du microcontrôleur
05 - Bouton-poussoir de Reset
06 - Cavalier contrôle du Reset
07 - Connecteur de reprise des ports du microcontrôleur
08 - Microcontrôleur PIC32™
09 - Potentiomètre
10 - Connecteur de reprise des ports du microcontrôleur
11 - 4 Leds
12 - Sélection USB Host ou OTG
13 - Connecteur SPI
14 - Connecteur USB
15 - USB Bus power enable
16 - Configuration port USB
17 - Connecteur de reprise des ports du microcontrôleur
18 - Sélection alimentation pour shield externe 3,3V/5V
19 - Cavaliers de configuration régulateur 5V
20 - Connecteur de reprise des ports du microcontrôleur
21 - Sélection alimentation
22 - Connecteur pour carte mémoire microSD (carte non livrée)
23 - Connecteur pour alimentation
24 - Connecteur alimentation externe
25 - Signaux port USB
26 - Connecteur USB UART
27 - Leds présence communication USB
