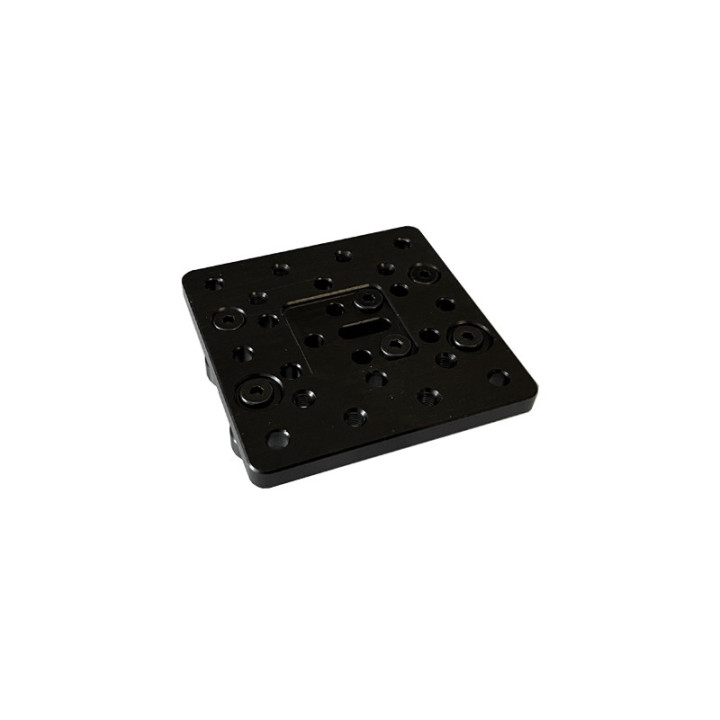

Chariot mobile 4 roues pour profilés 40x80

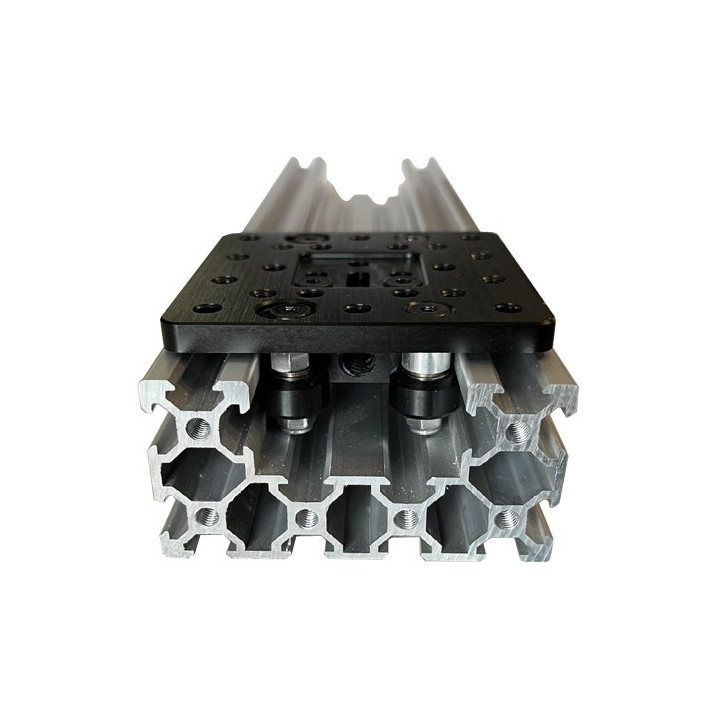

Ce chariot mobile est spécialement conçu pour la réalisation d'un dispositif de translation rectiligne. Ces 4 mini roues lui permettent de glisser de façon fluide et silencieuse sur un profilé ACRZilla de la série 40x80.

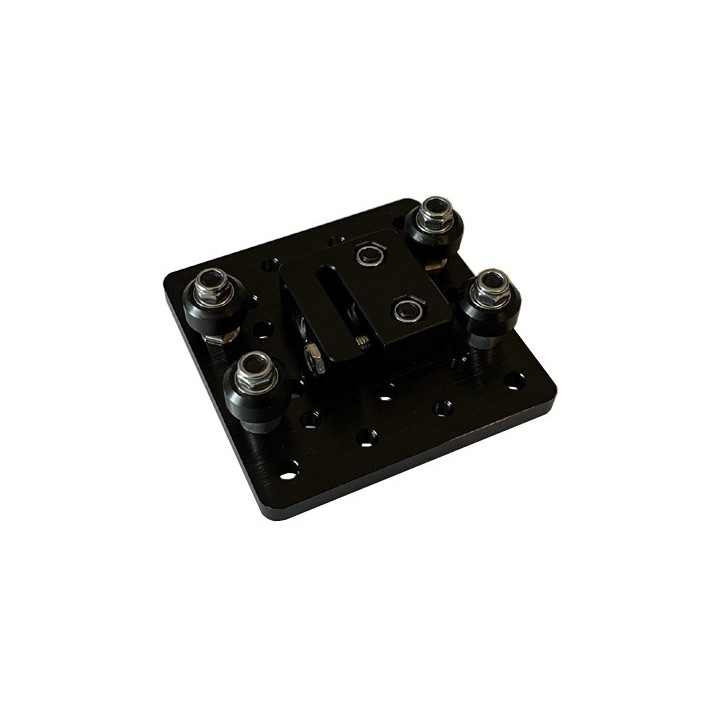

Une pièce centrale au dos du chariot intègre un trou taraudé permettant de recevoir une tige filetée optionnelle de diamètre 8 mm (pitch 2 mm).

Le chariot dispose de différents trous taraudés M5 destinés à recevoir des accessoires divers.

- Dimensions totale du chariot : 77 x 77 mm.

- Deux roues du chariot disposent d'un réglage permettant d'optimiser la fluidité du déplacement du chariot sur le profilé.

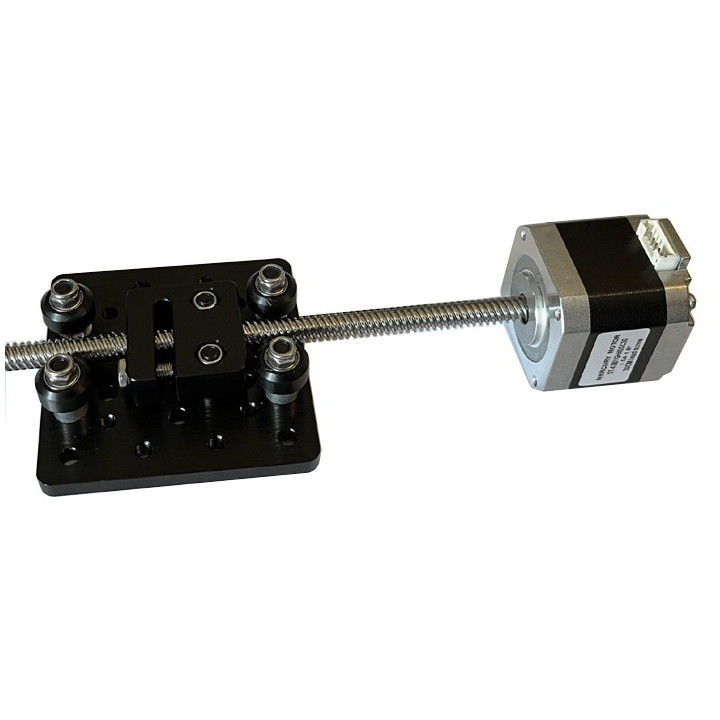

Exemple de réalisation d'un dispositif de translation linéaire à l'aide d'un moteur pas-à-pas doté d'une grande tige filitée et d'un profilé ACRZilla 40x80. Le chariot est livré seul (sans moteur pas-à-pas, sans tige filtetée, ni profilé, ni autre accessoire).
