Carte TinyML RP2040 B0302 avec caméra, écran et capteurs intégrés

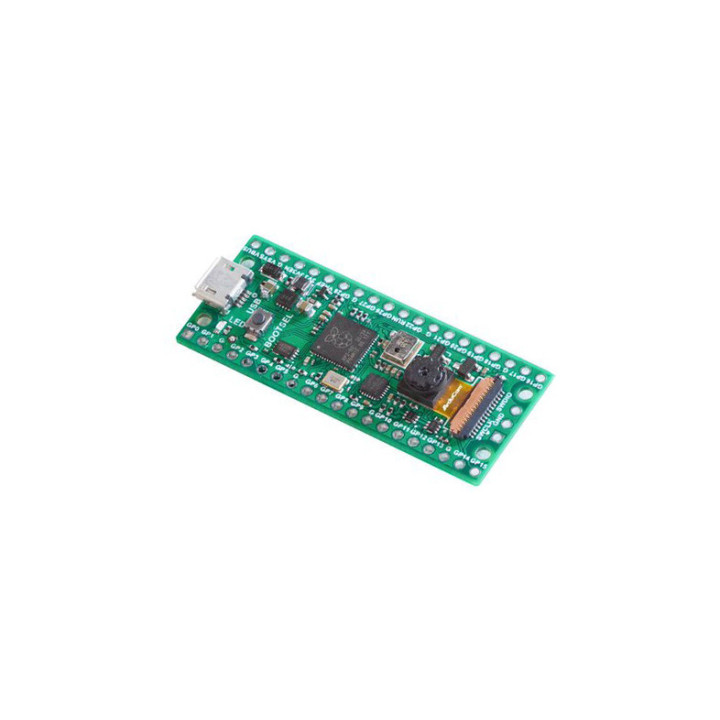

Carte ArduCam B0302 TinyML RP2040 Pico4ML

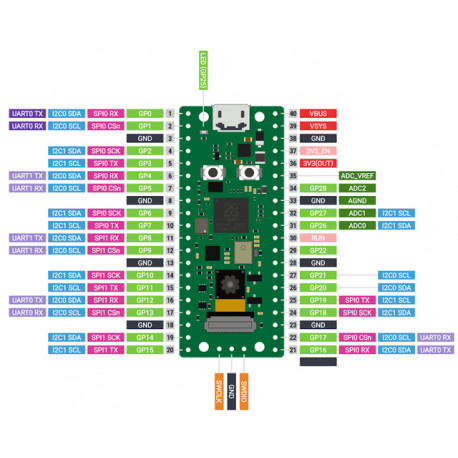

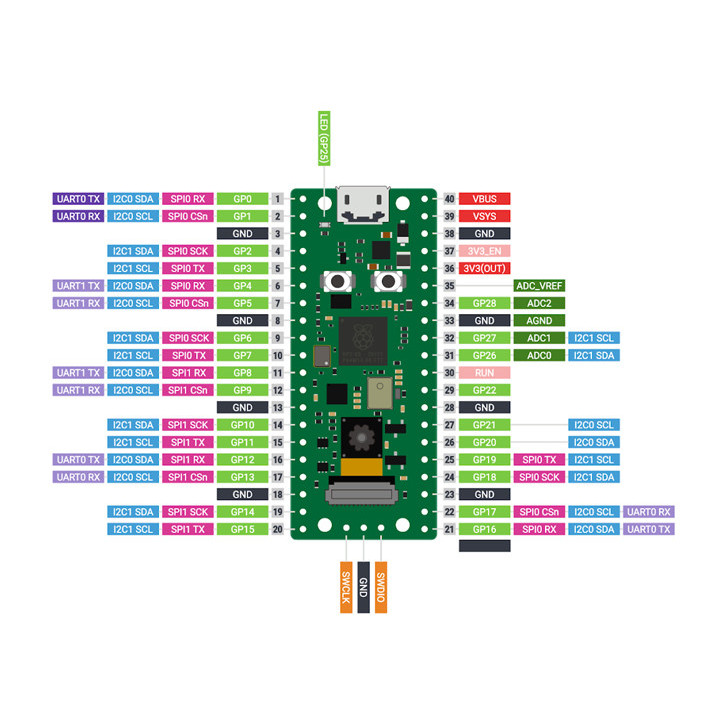

Brochage de la carte TinyML RP2040 Pico4ML

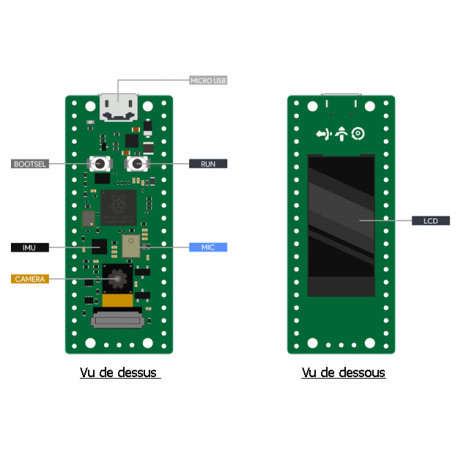

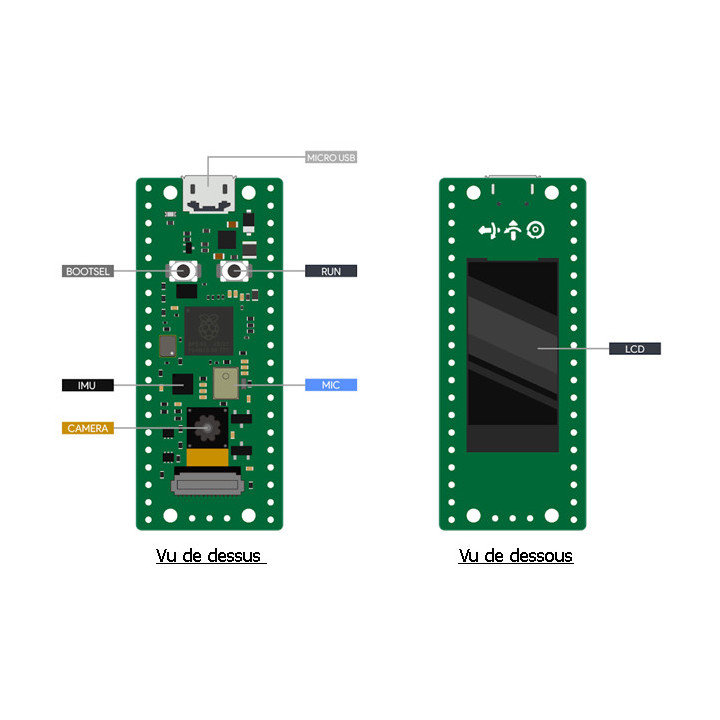

Détails de la carte TinyML RP2040 Pico4ML
    Carte ArduCam B0302 TinyML RP2040 Pico4ML
    Brochage de la carte TinyML RP2040 Pico4ML
    Détails de la carte TinyML RP2040 Pico4ML
    B0302
    Disponible
    52,90 € TTC
    44,08 € HT

    Dont 0,01 € d'eco-participation déjà incluse dans le prix

    Conçue sur la base du processeur RP2040 au format Raspberry™ Pi Pico, la platine Arducam Pico4ML intègre en plus une caméra QVGA, un microphone, un mini afficheur graphique (0,96") ainsi qu'un capteur 9 DoF.

    Reprise 1 pour 1         Frais de port à partir de 7.90 €   infos



    Dotée de 26 ports GPIO et d'une large gamme d'options d'interfaçage, la carte TinyML RP2040 Pico4ML de chez ArduCam se présente sous la forme d'un module DIL 2 x 20 pastilles au pas de 2.54 mm (connecteur à souder non inclus*).





    Conçue sur la base du processeur RP2040 elle intègre en plus une caméra QVGA, un microphone, un mini afficheur graphique (0,96") ainsi qu'un capteur 9 DoF. Idéal pour la réalisation de projets de détection de mouvement de reconnaissance visuel ou sonore (exemples et codes sources disponibles en téléchargement).





    La carte pourra être facilement programmée à partir d'un compatible PC (sous Windows, Linux) ou MacOS ou avec une carte Raspberry Pi sous Raspberry Pi OS depuis son connecteur microUSB (câble inclus)






    Notes: bien que la carte puisse être alimentée sous une tension de 5 Vcc, ses ports d'entrées / sorties sont uniquement compatibles avec une tension de 3,3 Vcc max. Une tension supérieure endommagera ses ports (non pris en compte par la garantie).

    * En cas d'utilisation sur une plaque sans soudure, nous proposons en option des connecteurs à souder par vos soins en mâle, femelle ou male/femelle (empilable).

    Caractéristiques:

    • Processeur: ARM Cortex-M0+ Dual Core à 133 MHz (SRAM: 264 KB + Flash 2 MB)
    • Alimentation: 5V via micro USB (câble livré) ou de 1,8V à 5,5V via la broche VSYS
    • 26 ports d'entrée/sortie comprenant 3 entrées analogiques
    • 2 x UART / 2 x SPI / 2 x I2C / 16 x PWM
    • 1 port micro-USB (pour alimentation, programmation, mode hôte USB et périphérique de stockage USB)
    • 1 interface SWD de débug
    • Horloge RTC intégrée
    • 1 led programmable
    • 2 boutons poussoirs (RUN et BOOTSEL)
    • 1 capteur de température intégré
    • IMU 9DoF: ICM-20948 (faible consommation)
         - Gyroscope 3 axes: ±250°/s, ±500°/s, ±1000°/s et ±2000°/s
         - Accéléromètre 3 axes: ±2g, ±4g, ±8g, ±16g
         - Boussole 3 axes: ±4900 µT
    • Microphone Mono
         - Sortie PCM
         - Echantillonnage: 16 KHz (20 bit)
         - Rapport signal/bruit: 64dB
    • Module caméra HiMAx HM01B0
         - Résolution max: QVGA (320 x 240 @ 60 ips)
    • Ecran LCD TFT graphique couleur (ST7735)
         - Résolution: 160 x 80 pixels
         - Dimensions: 0,96"
         - Interface: SPI
    • Dimensions de la carte: 51 x 21 x 3,9 mm
    • ArduCam B0302
