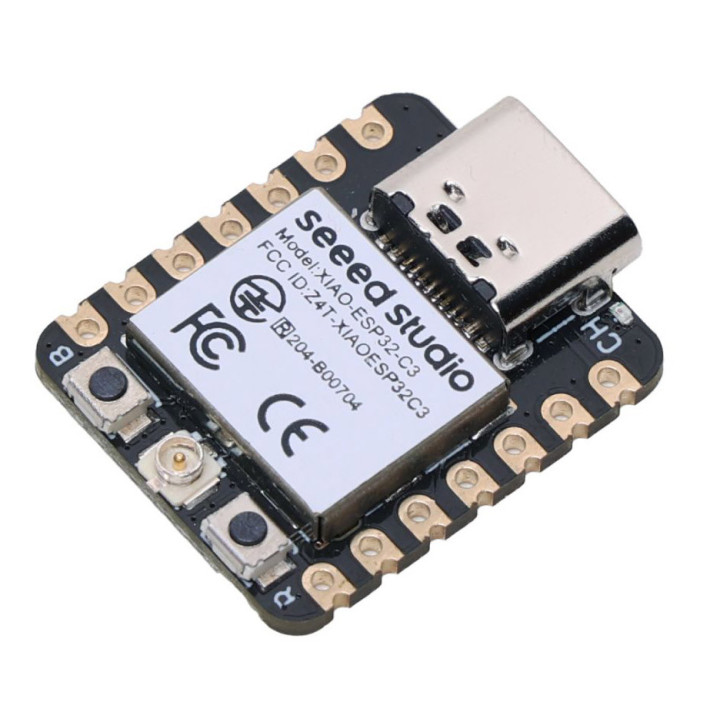

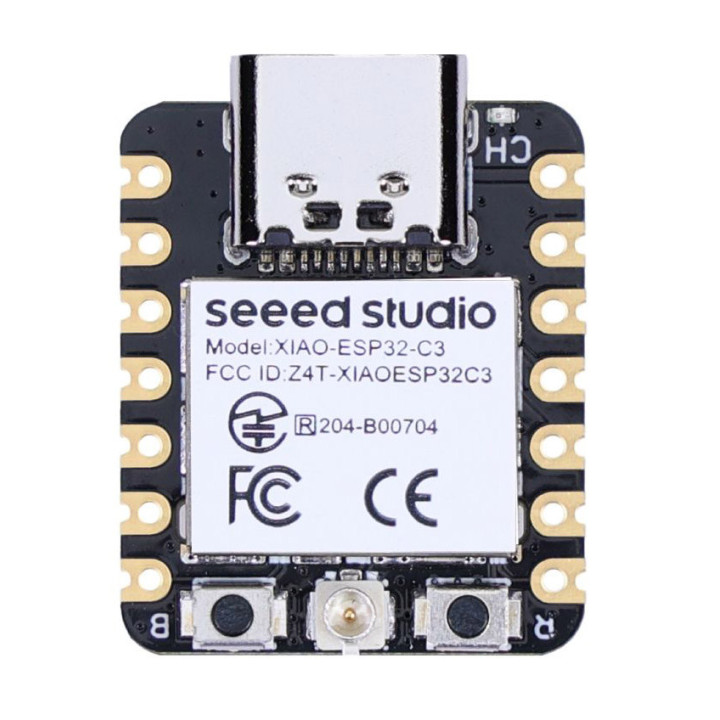

Carte Seeed Studio XIAO ESP32C3 (avec Wi-Fi et Bluetooth 5.0) 113991054

Livré avec deux connecteurs mâles (au pas de 2,54 mm à souder par vos soins) la carte Seeed Studio XIAO ESP32C3 , livrée avec une antenne patch est programmable depuis l'interface IDE Arduino. Elle intègre un puissant processeur ESP32-C3 SoC cadencé à 160 MHz, une connexion USb-C, une connectivité Wi-Fi et Bluetooth 5.0, associé à 400 KB de mémoire SRAM et 4 MB de mémoire Flash.

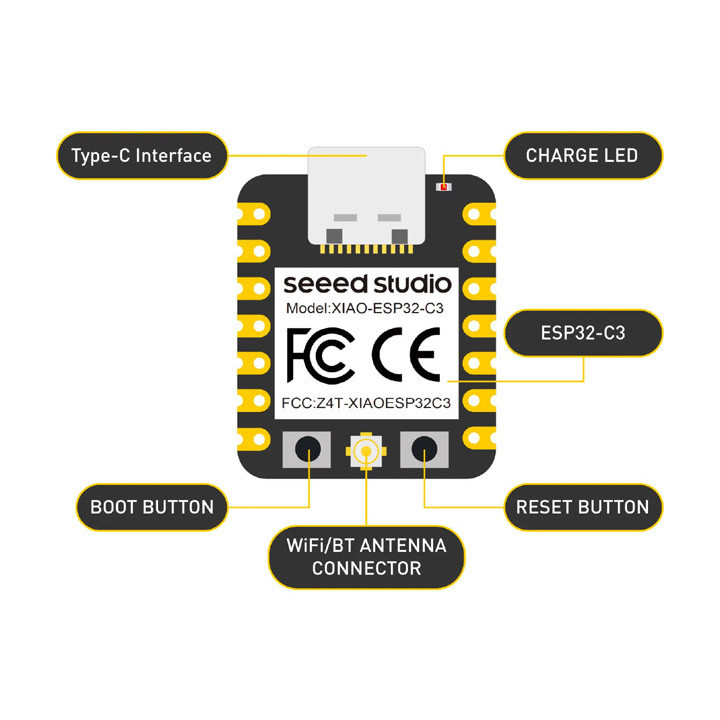

Le module dispose d'une sortie pour antenne externe (livrée) sur connecteur UFL et intègre également une Led d'état d'alimentation et une autre libre d'utilisation ainsi que 2 boutons poussoirs (RESET et BOOT).

Ses très petites dimensions (21 x 17,8 mm) rendent cette carte toute indiquée pour la conception de dispositifs portatifs et de projets connectés embarqués miniatures.

La programmation s'effectue directement depuis son connecteur USB-C (câble à prévoir) avec les interfaces IDE Arduino® ou MicroPython.

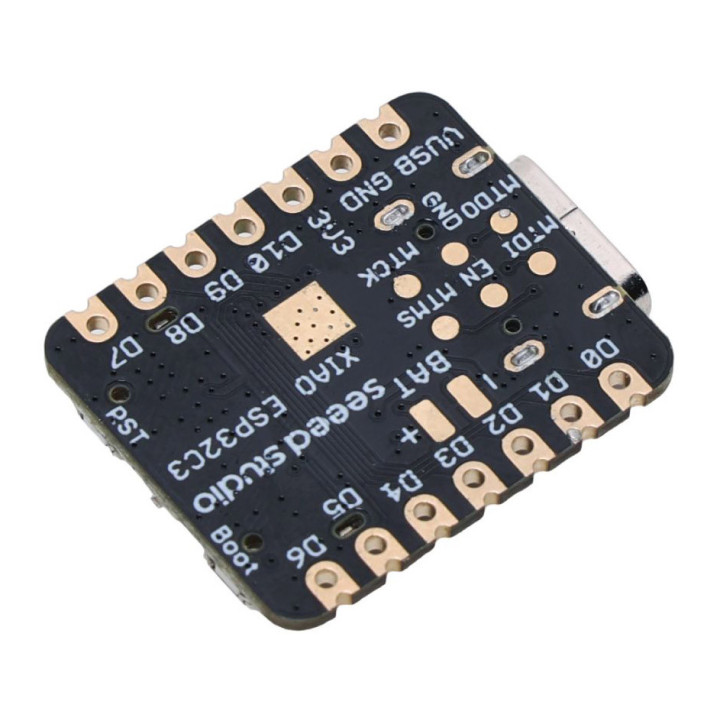

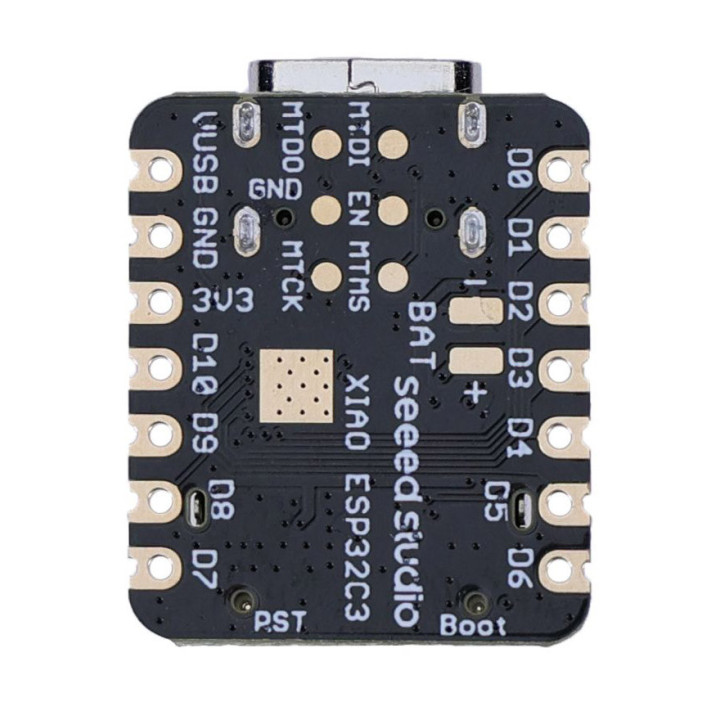

Deux pastilles à souder au dos du module (repérées BAT + et -) permettent également de souder 2 fils pour recevoir un batterie LiPo 3,7V (non livrée) pour des projets embarqués autonomes. La platine dispose d'un circuit de charge dont la led d'état d'alimentation sert également d'indicateur de charge.

Cet ensemble permettra de réaliser des applications avec connectivité sans fil:
- Objets IoT
- Appareils portables
- Modules connectés basse consommation (LP)


Notes: bien que la carte puisse être alimentée sous une tension de 5 Vcc, ses ports d'entrées / sorties sont uniquement compatibles avec une tension de 3,3 Vcc max. Une tension supérieure endommagera ses ports (non pris en compte par la garantie).

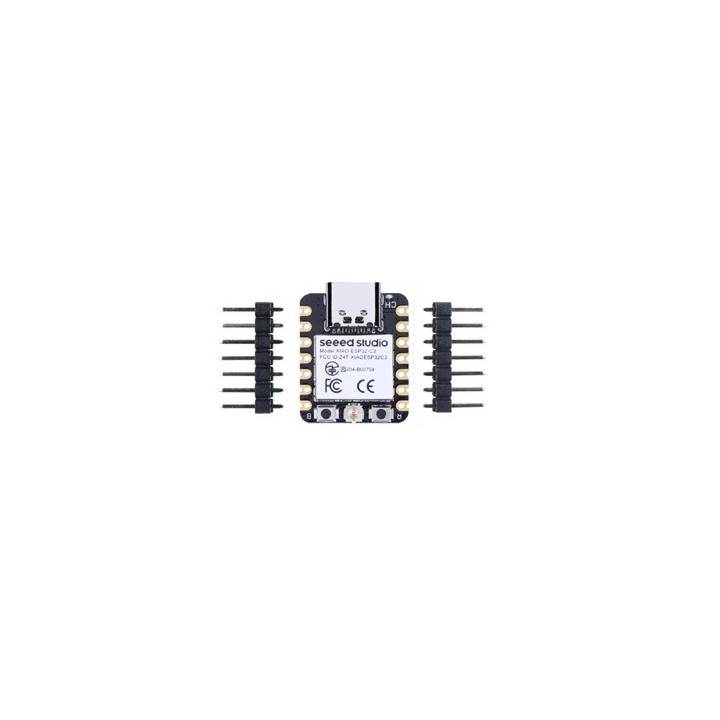

Contenu:
1 x Module Seeed Studio XIAO ESP32-C3
2 x connecteurs mâles 7 broches

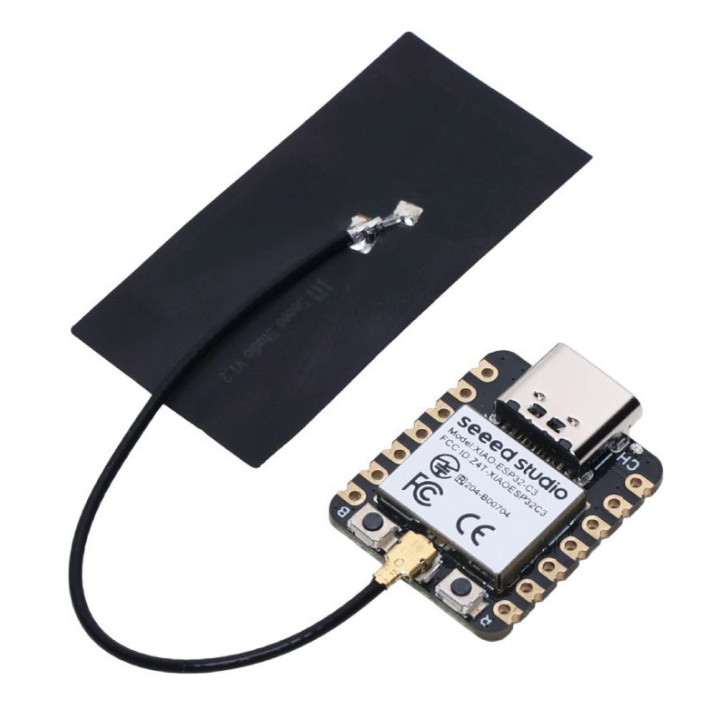

1 x Antenne patch sortie sur fils avec connecteur UFL



Caractéristiques du module Seeed Studio XIAO ESP32-C3 :

• Processeur 32 bits RISC-V SoC ESP32-C3 @ 160 MHz
• Connectivité sans fil: Wi-Fi 2,4 GHz et BLE (Bluetooth 5.0 et Bluetooth Mesh)
• Connecteur USB-C (pour alimenter, programmer et transférer des données)
• 400 KB SRAM et 4 MB de mémoire Flash
• 1 Led état alimentation, 1 led libre d'utilisation

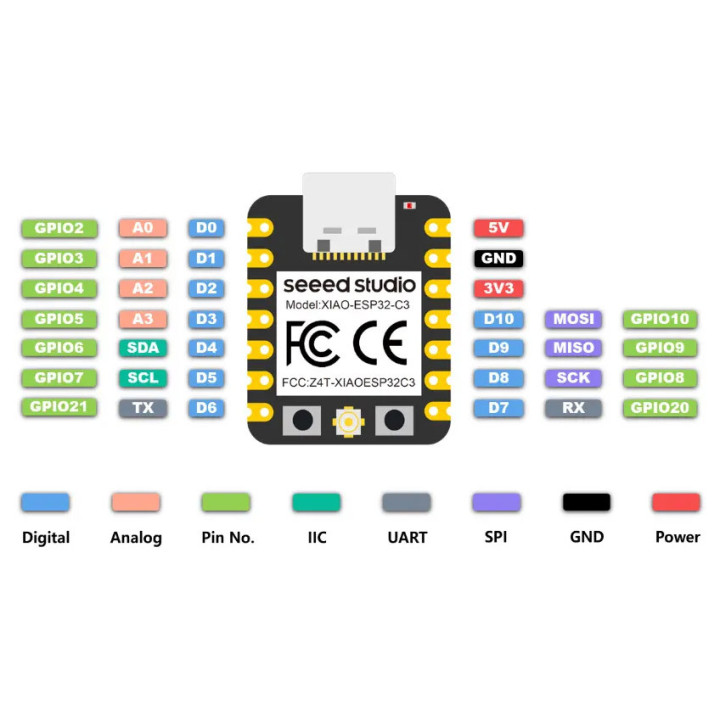

• 14 broches (pas 2,54 mm)
• 11 x Entrées/Sorties configurables:
  • 11 x GPIO (PWM)
  • 4 x Analogiques (ADC)
  • 1 x I2C
  • 1 x UART
  • 1 x SPI
• 1 bouton RESET, 1 bouton BOOT
• Alimentation:
  • 5 Vcc via USB-C (câble à prévoir)
  • 5 VCc sur PIN VCC/GND
  • 3,7 V via batterie (non livrée)
• Circuit de charge pour batterie LiPo (non livrée): 350 mA / 100 mA (avec led d'état)
• Consommation Mode veille: > 44 µA
• Consommation Wi-Fi:
  • En fonctionnement: 75 mA
  • Modem veille: <25 mA
  • Veille: <4 mA
• Consommation Bluetooth:
  • Modem veille: 27 mA
  • Veille: < 10 mA
• Compatible IDE Arduino® et MicroPython
• Niveau logique: 3,3 Vcc (uniquement)

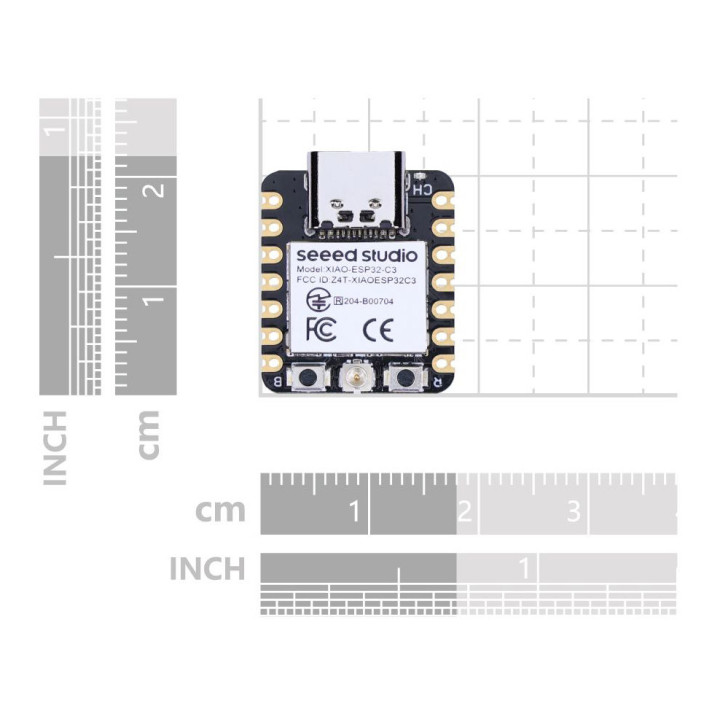

• Dimensions: 21 x 17,8 mm
• Dimensions antenne: 40 x 20 mm
