Carte Arduino UNO Rev 3 A000066 version originale fabriquée en Italie - Base ATMega328 @ 16 MHz

La carte Arduino UNO A000066 est un outil polyvalent et accessible, idéal pour les développeurs, les makers et les hobbyistes cherchant à créer des projets interactifs.


Qu'est-ce qu'une carte Arduino Uno ?

Les cartes Arduino ont été créées en 2005 par un groupe d'étudiants italiens à l'Interaction Design Institute de Ivrea™. Les fondateurs de Arduino, Mr Massimo Banzi et Mr David Cuartielles, ont conçu ce système de cartes de contrôle de microcontrôleur pour aider les artistes, les designers et les hobbyistes à concevoir des projets interactifs.

Le nom "Arduino" est une référence à un bar près de l'école où les fondateurs se réunissaient pour discuter de leurs projets. La première version de la carte, la carte Arduino Diecimila, a été lancée en 2006 et a été conçue pour être facile à utiliser pour les débutants. Cependant, la carte a également été conçue pour être flexible et extensible, ce qui a permis à des utilisateurs plus expérimentés de la modifier pour leurs propres besoins.

Au fil des ans, les cartes Arduino ont connu un grand succès auprès de la communauté des makers et des développeurs, et de nombreuses nouvelles versions ont été lancées, chacune ajoutant de nouvelles fonctionnalités et améliorations par rapport à la version précédente. Une des raisons du succès de la carte Arduino est son approche accessible et abordable. Les cartes sont relativement peu coûteuses et faciles à utiliser, ce qui les rend idéales pour les débutants dans le monde de la programmation et de l'électronique. De plus, la communauté Arduino est très active et est constamment en train de développer de nouveaux tutoriels, des codes sources et des projets pour aider les utilisateurs à tirer le meilleur parti de leur carte. En plus d'être utilisées pour des projets personnels et de loisirs, les cartes Arduino sont également utilisées pour des projets industriels et commerciaux. Par exemple, les cartes peuvent être utilisées pour contrôler des systèmes de sécurité, des systèmes de surveillance, des systèmes de régulation de température et même des systèmes de contrôle de l'éclairage pour les spectacles. En conclusion, la carte Arduino est un outil polyvalent et accessible pour les développeurs, les makers et les hobbyistes qui cherchent à créer des projets interactifs.

Présentation de la carte Arduino Uno A000066

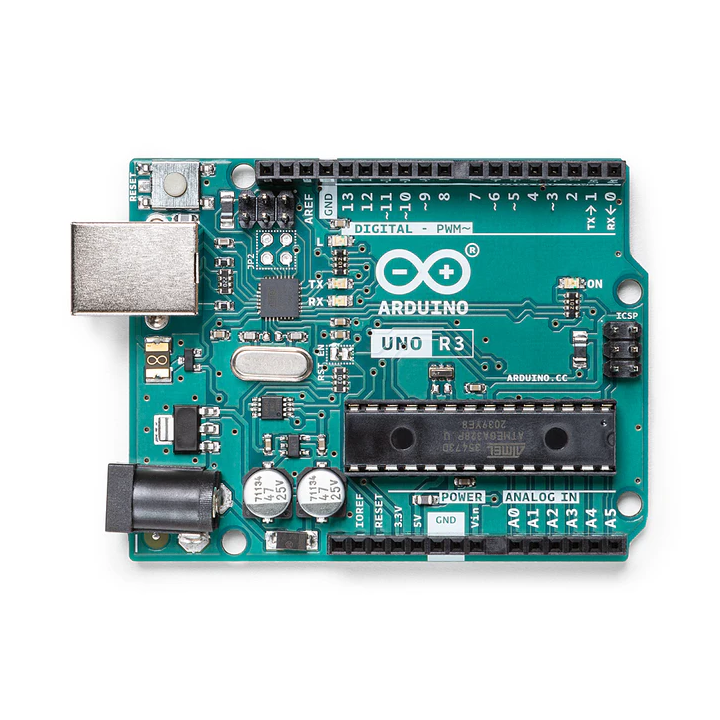

La carte arduino uno A000066 est basée sur un microcontrôleur ATmega328P. Cette dernière dispose de 14 broches d'entrée/sortie (dont 6 peuvent être utilisées comme sorties PWM), de 6 entrées de conversion analogiques/numérique, d'un résonateur céramique 16 MHz, d'une connexion USB, d'une prise d'alimentation, d'un connecteur ICSP et d'un bouton de réinitialisation (Reset).

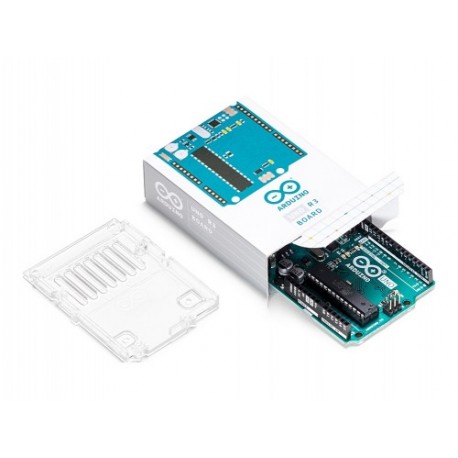

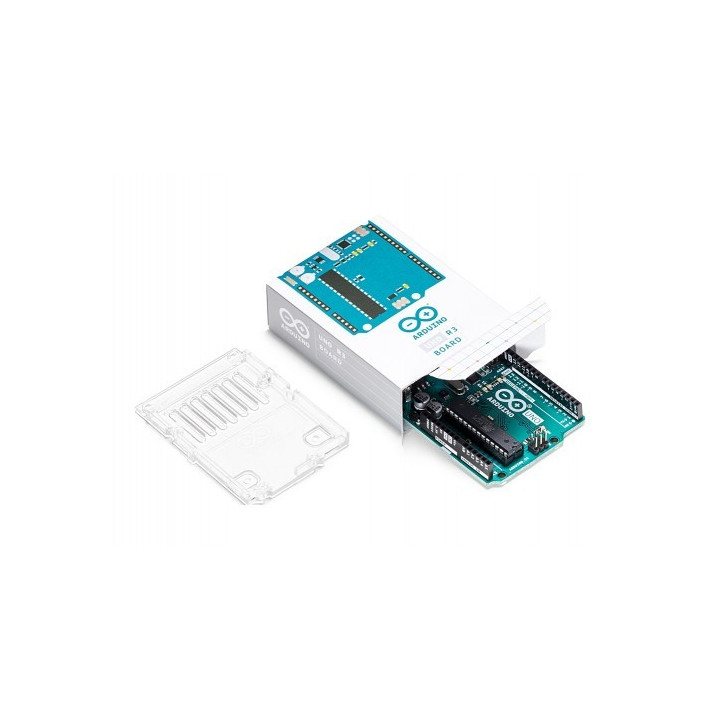

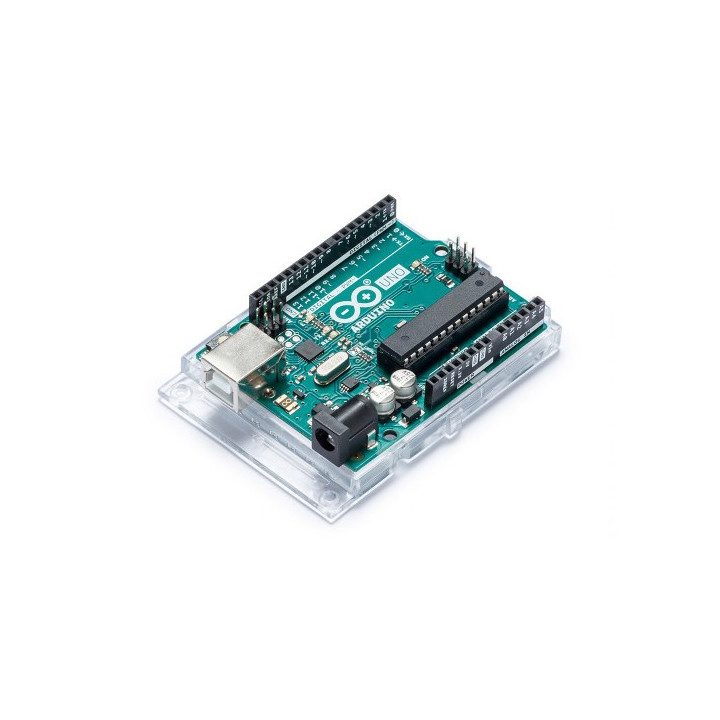

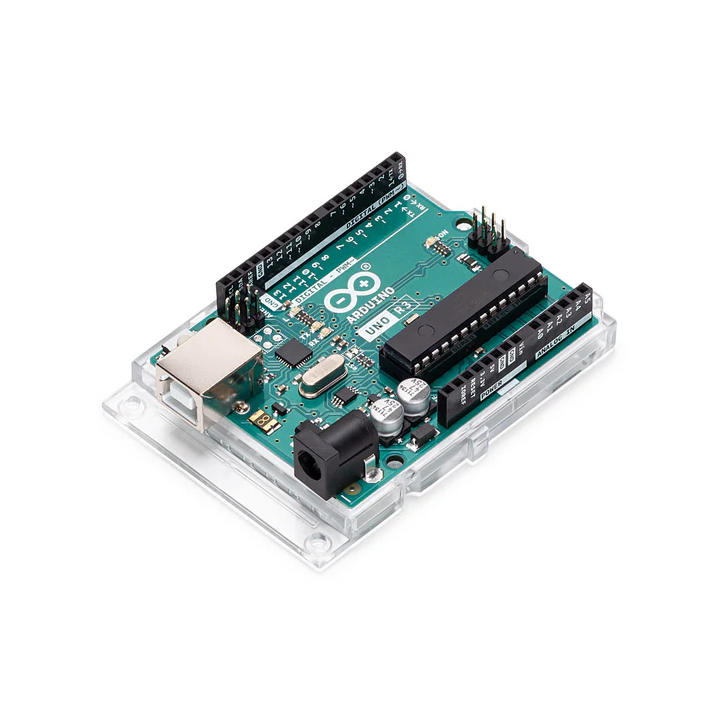

Cette platine est le modèle d'origine fabriquée en Italie. Livrée avec un support de protection translucide, elle ne nécessite qu'un simple cordon USB pour Arduino (proposé en option) et un ordinateur pour pouvoir être opérationnelle.

La platine pourra être alimentée via son cordon USB ou via une source d'alimentation externe grâce de son connecteur DC.

Idéale comme plateforme de prototypage, d'évaluation et d'expérimentation cette platine s'adressera aussi bien aux débutants qu'aux initiés en programmation.

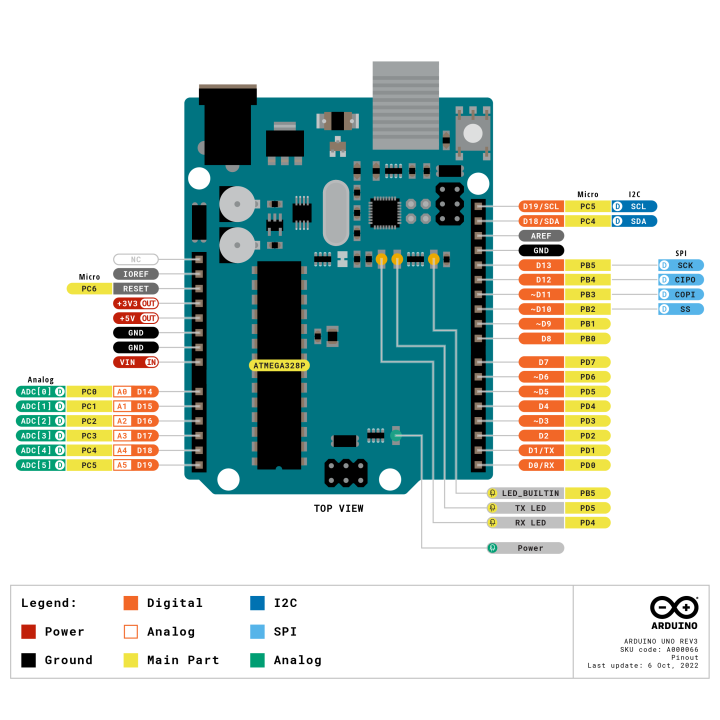

L'ensemble des entrées/sorties de la platine sont disponibles sur des connecteurs femelles (avec sérigraphie) présents sur les bords de la platine. Vous pourrez très facilement vous raccorder sur les ports de la platine via des straps souples mâle/femelle optionnels.


Caractéristiques de la carte Arduino Uno

• Microcontrôleur : ATmega328
• Tension de fonctionnement : 5 V
• Tension d'alimentation (recommandée) : 7- 1 2 V
• Tension d'alimentation (limites) : 6 - 20 V
• Nombre d'E/S 14 (dont 6 pouvant générer des signaux PWM)
• Nb ports "Analogique/Numérique" : 6
• Courant max. par E/S 40 mA
• Courant pour broches 3.3 V 50 mA
• Mémoire Flash 32 KB (ATmega328) dont 0.5 KB utilisé par le bootloader
• SRAM 2 KB (ATmega328)
• EEPROM 1 KB (ATmega328)
• Vitesse horloge 16 MHz


Environnement de développement pour la carte Arduino Uno

L'environnement de développement IDE de la carte Arduino UNO est disponible en libre téléchargement à l'adresse: www.arduino.cc


Tuto première utilisation d'une carte Arduino Uno
